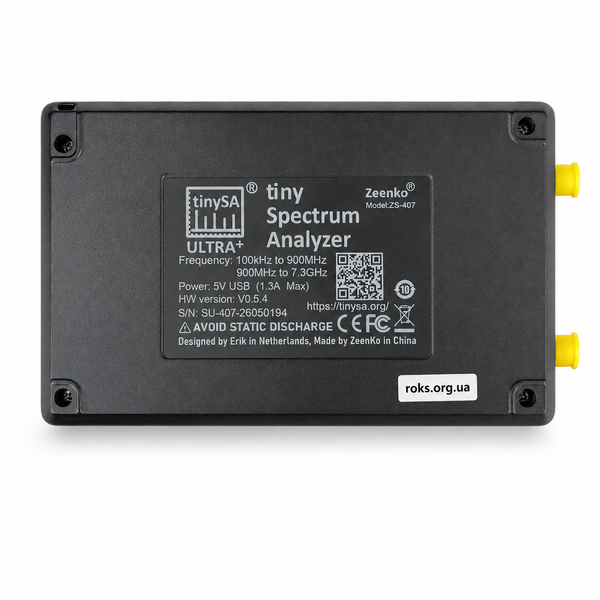

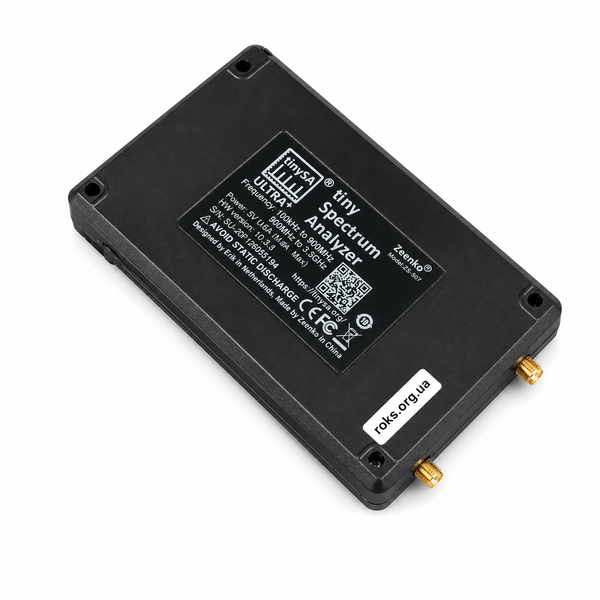

Портативний РЧ аналізатор спектра ZEENKO TinySA ULTRA+ ZS407 100 кГц-7.3 ГГц з генератором сигналів
ZEENKO TinySA ULTRA+ ZS407 - це портативний РЧ аналізатор спектра для вимірювання, пошуку та аналізу радіочастотних сигналів. Прилад працює в діапазоні 100 кГц-900 МГц у звичайному режимі Normal mode та до 7.3 ГГц в Ultra mode, а також має можливість спостереження сигналів до 12 ГГц.
Модель поєднує спектроаналізатор, генератор сигналів, сенсорний IPS TFT LCD дисплей 3.98", ВЧ-роз’єми SMA-Female, USB-C підключення, Micro SD слот, аудіовихід 3.5 мм, вбудований акумулятор 5000 мАг і внутрішній малошумний підсилювач LNA 20 дБ. Це зручний інструмент для антен, фільтрів, підсилювачів, кабельних трактів, радіомодулів, сервісних робіт, лабораторних вимірювань і радіомоніторингу.
Портативний аналізатор спектра ZEENKO TinySA ULTRA+ ZS407 продається у ТМ «РОКС» як готовий вимірювальний прилад для клієнтів, яким потрібен компактний спектроаналізатор до 7.3 ГГц з генератором сигналів, SMA-Female підключенням і автономним живленням.
Технічні характеристики аналізатора спектра ZEENKO TinySA ULTRA+ ZS407
| Параметр | Значення |
| Модель | TinySA ULTRA+ ZS407 |
| Виробник | Zeenko |
| Країна виробник | Китай |
| Тип пристрою | Портативний аналізатор спектра з генератором сигналів |
| Діапазон аналізу в Normal mode | 100 кГц - 900 МГц |
| Діапазон аналізу в Ultra mode | До 7.3 ГГц |
| Можливість спостереження сигналів | До 12 ГГц |
| Максимальна вихідна частота синусоїдального сигналу | До 900 МГц |
| Максимальна вихідна частота прямокутного сигналу | До 6.3 ГГц |
| Рівень вихідного сигналу | Від -115 дБм до -19 дБм |
| Фільтри роздільної здатності RBW | Від 200 Гц до 850 кГц |
| Вбудований LNA | 20 дБ до 7.3 ГГц |
| Кількість точок сканування | До 450 |
| Час сканування 0-350 МГц | 165 мс |
| DANL на 100 МГц | -153 дБм/Гц без LNA, -169 дБм/Гц з LNA |
| Фазовий шум | -100 дБн/Гц за 10 кГц, -103 дБн/Гц за 100 кГц |
| Стабільність частоти | Менше 1 ppm |
| Динамічний діапазон | 70 дБ |
| Дисплей | 3.98" IPS TFT LCD, 480 x 320 |
| ВЧ-роз’єми | SMA female |
| Інтерфейс | USB-CDC Type-C, UART-TTL 2.54 мм |
| Слот пам’яті | Micro SD |
| Аудіовихід | 3.5 мм |
| Акумулятор | Li-Pol 3.7 В, 5000 мАг |
| Максимальний споживаний струм | 400 мА |
| Максимальний струм заряджання | 1300 мА |
| Габарити | 117 x 72 x 23 мм |
| Вага | 0.35 кг |
Для кого підходить аналізатор спектра ZEENKO TinySA ULTRA+ ZS407 100 кГц-7.3 ГГц ?
Портативний РЧ аналізатор спектра ZEENKO TinySA ULTRA+ для радіоаматорів
Прилад підходить радіоаматорам, які працюють з антенами, фільтрами, приймачами, передавачами, підсилювачами та РЧ-модулями. TinySA ULTRA+ ZS407 дозволяє оцінювати спектр сигналу, контролювати рівень, перевіряти наявність гармонік і бачити небажані складові у радіочастотному тракті.
Аналізатор спектра TinySA ULTRA+ ZS407 для інженерів РЧ-систем і розробників електроніки
ZEENKO TinySA ULTRA+ ZS407 корисний для інженерів, які розробляють, тестують або обслуговують радіоелектронні пристрої, RF модулі, генератори, приймачі, передавачі та вузли бездротового зв’язку. Прилад допомагає швидко перевірити спектральну картину, частоту, рівень сигналу та побічні випромінювання.
Портативний спектроаналізатор 100 кГц-7.3 ГГц для сервісних центрів і майстерень
Прилад зручний для сервісних спеціалістів, які перевіряють антени, підсилювачі, фільтри, кабельні лінії, радіомодулі та бездротове обладнання. Портативний формат, акумулятор 5000 мАг і USB-C підключення дозволяють використовувати аналізатор у майстерні, лабораторії або під час виїзних вимірювань.
РЧ аналізатор спектра ZEENKO TinySA ULTRA+ для налаштування антен і кабельних трактів
Модель підходить монтажникам і технічним спеціалістам, які працюють з антенними системами, коаксіальними трасами, фільтрами та підсилювачами. Аналізатор допомагає оцінити рівень сигналу, робочий діапазон, паразитні складові та якість роботи РЧ-тракту.
TinySA ULTRA+ ZS407 для навчальних лабораторій і технічних спеціальностей
Прилад корисний для викладачів, студентів і навчальних лабораторій, де потрібно демонструвати спектр сигналів, роботу генератора, фільтрів, антен і частотних діапазонів. Сенсорний IPS-дисплей 480 x 320 дозволяє наочно показувати спектральну картину без складного стаціонарного обладнання.
ZEENKO TinySA ULTRA+ для радіомоніторингу, РЕР і технічного контролю сигналів
У задачах радіомоніторингу та РЕР аналізатор спектра може використовуватися як вимірювальний прилад для пошуку, спостереження та аналізу радіочастотної обстановки. У системах РЕБ такий прилад доречний як допоміжний інструмент контролю, діагностики та вимірювання спектра, а не як засіб створення перешкод або самостійний активний РЧ-вплив.
Для чого використовується портативний РЧ аналізатор спектра TinySA ULTRA+ ZS407 ?
Аналіз спектра 100 кГц-900 МГц у Normal mode та до 7.3 ГГц в Ultra mode
ZEENKO TinySA ULTRA+ ZS407 дозволяє аналізувати спектр сигналів у діапазоні 100 кГц-900 МГц у звичайному режимі та до 7.3 ГГц в Ultra mode. Це дає змогу працювати з широким набором радіочастотних задач - від базових сервісних вимірювань до контролю ВЧ і НВЧ-сигналів.
Портативний спектроаналізатор TinySA ULTRA+ для пошуку завад, гармонік і паразитних випромінювань
Прилад дозволяє бачити рівень сигналу, частоту, спектральну картину, паразитні випромінювання, завади, гармоніки та роботу радіочастотних вузлів. Це корисно під час діагностики приймачів, передавачів, підсилювачів, фільтрів і кабельних трактів.
ZEENKO TinySA ULTRA+ ZS407 як генератор сигналів для перевірки РЧ-обладнання
Крім аналізу спектра, прилад може працювати як портативний генератор сигналів. Він генерує синусоїдальний сигнал до 900 МГц і прямокутний сигнал до 6.3 ГГц, що зручно для перевірки фільтрів, підсилювачів, входів приймачів і радіоелектронних модулів.

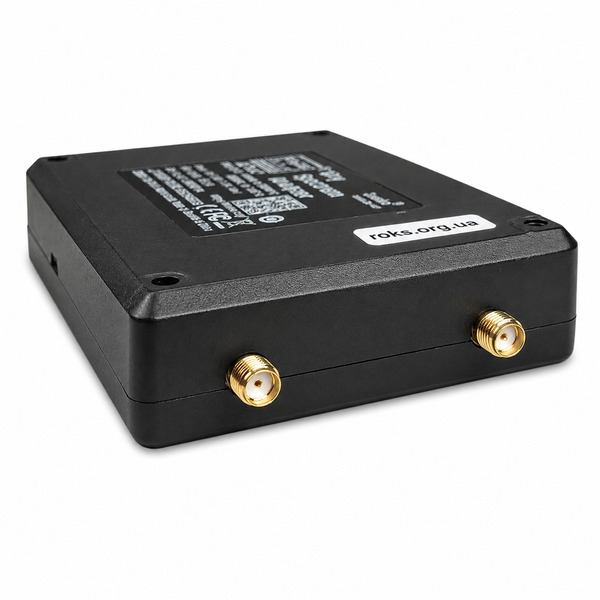

Аналізатор спектра з SMA-Female для перевірки антен, фільтрів і підсилювачів
ВЧ-роз’єми SMA-Female дозволяють підключати прилад до відповідних кабелів, антен, фільтрів, перехідників, підсилювачів і тестових вузлів. Це спрощує інтеграцію аналізатора у лабораторний або сервісний РЧ-тракт.
РЧ аналізатор ZEENKO TinySA ULTRA+ для радіомоніторингу та РЕР-вимірювань
Прилад може використовуватися для базового спектрального контролю в системах радіомоніторингу та РЕР, коли потрібно виявити наявність сигналу, оцінити частотну ділянку, побачити рівень і спектральні особливості випромінювання. Описане застосування стосується вимірювання та аналізу, без рекомендацій щодо впливу на радіоканал.
За рахунок яких параметрів ZEENKO TinySA ULTRA+ ZS407 буде корисний ?
Діапазон аналізу ZEENKO TinySA ULTRA+ до 7.3 ГГц і можливість спостереження до 12 ГГц
Прилад підтримує аналіз у Normal mode до 900 МГц та в Ultra mode до 7.3 ГГц, а також має можливість спостереження сигналів до 12 ГГц. Це розширює сферу застосування аналізатора для різних РЧ і НВЧ-задач.
Генератор сигналів TinySA ULTRA+ ZS407: синус до 900 МГц і прямокутний сигнал до 6.3 ГГц
Вбудований генератор дозволяє використовувати прилад не тільки для аналізу, а й для подачі тестового сигналу на фільтри, підсилювачі, приймачі та інші радіоелектронні модулі. Це зменшує потребу в окремому генераторі під час базової перевірки обладнання.
Фільтри роздільної здатності RBW 200 Гц-850 кГц у портативному спектроаналізаторі
RBW у межах від 200 Гц до 850 кГц дозволяє налаштовувати роздільну здатність аналізу залежно від задачі. Це важливо для спостереження вузьких сигналів, широких ділянок спектра та загальної оцінки радіочастотної картини.
Вбудований LNA 20 дБ у ZEENKO TinySA ULTRA+ для слабких сигналів
Внутрішній малошумний підсилювач LNA 20 дБ допомагає працювати зі слабкими сигналами та підвищує чутливість під час аналізу спектра. Це корисно для приймальних вимірювань, радіомоніторингу та діагностики малопотужних РЧ-вузлів.
DANL -153 дБм/Гц без LNA та -169 дБм/Гц з LNA на 100 МГц
Низький рівень власного шуму дозволяє краще бачити слабкі сигнали на фоні шуму. Для TinySA ULTRA+ ZS407 заявлено DANL на 100 МГц -153 дБм/Гц без LNA та -169 дБм/Гц з LNA.
Стабільність частоти менше 1 ppm і фазовий шум TinySA ULTRA+ ZS407
Стабільність частоти менше 1 ppm і фазовий шум -100 дБн/Гц за 10 кГц та -103 дБн/Гц за 100 кГц важливі для коректної оцінки частоти сигналу, спектральної картини та роботи генератора.

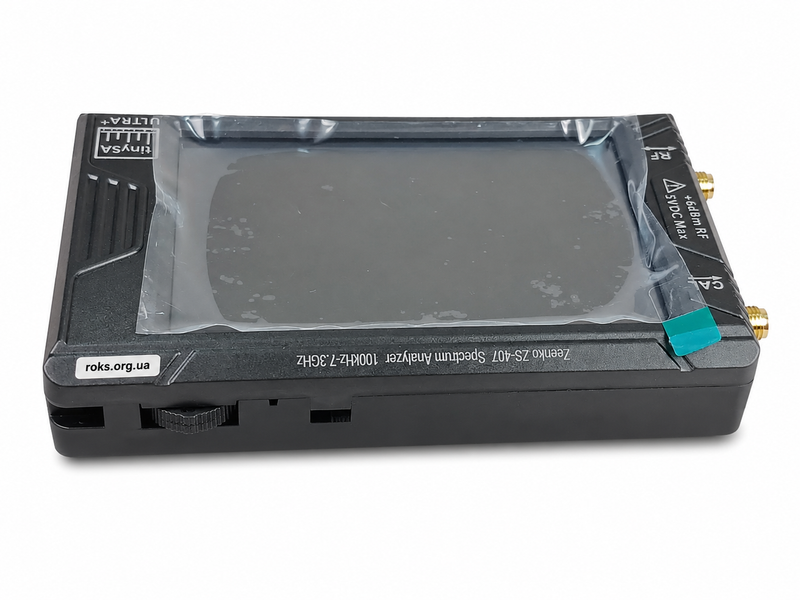

Сенсорний IPS TFT LCD дисплей 3.98" 480 x 320 для роботи зі спектром
Кольоровий IPS TFT LCD дисплей 3.98" з роздільною здатністю 480 x 320 дозволяє переглядати спектр, маркери та параметри сигналу без підключення до комп’ютера. Сенсорне керування робить прилад зручним для польових, сервісних і лабораторних задач.
Акумулятор 5000 мАг і USB-C у портативному аналізаторі спектра ZEENKO
Вбудований Li-Pol акумулятор 3.7 В ємністю 5000 мАг забезпечує автономну роботу, а USB-C використовується для підключення та заряджання. Це важливо для виїзних вимірювань, сервісних робіт і навчальних задач.
Переваги ZEENKO TinySA ULTRA+ ZS407 для радіочастотного аналізу
Портативний аналізатор спектра ZEENKO TinySA ULTRA+ ZS407 має практичні переваги для задач, де потрібні компактність, аналіз до 7.3 ГГц, генератор сигналів, SMA-Female підключення, автономне живлення та можливість роботи зі слабкими сигналами.
Портативний спектроаналізатор ZEENKO TinySA ULTRA+ до 7.3 ГГц
Діапазон аналізу до 7.3 ГГц підходить для більшості задач радіоаматорського, сервісного, навчального, лабораторного та інженерного РЧ-контролю.
Аналізатор спектра і генератор сигналів TinySA ULTRA+ в одному приладі
Прилад дозволяє не тільки аналізувати спектр, а й подавати тестовий сигнал. Це зручно для базової перевірки фільтрів, підсилювачів, приймачів, кабельних трактів і радіоелектронних модулів.
Вбудований LNA 20 дБ у TinySA ULTRA+ для аналізу слабких РЧ-сигналів
LNA 20 дБ допомагає підвищити чутливість під час аналізу спектра. Це важливо для приймальних вимірювань, пошуку слабких сигналів, радіомоніторингу та сервісної діагностики.
IPS-дисплей 3.98" у портативному РЧ аналізаторі ZEENKO ZS407
Дисплей 480 x 320 забезпечує зручне відображення спектра, маркерів і параметрів сигналу. Це робить прилад придатним для роботи без постійного підключення до ПК.
USB-C, Micro SD і акумулятор 5000 мАг для автономних РЧ-вимірювань
USB-C підключення, слот Micro SD та акумулятор 5000 мАг роблять аналізатор зручним для виїзних робіт, сервісу, лабораторій і навчальних задач.
ZEENKO TinySA ULTRA+ ZS407 для РЕР, радіомоніторингу та технічного контролю спектра
У задачах РЕР і радіомоніторингу аналізатор може використовуватися для спостереження спектра, пошуку джерел сигналів, контролю частотної ділянки та оцінки рівня випромінювання. У РЕБ-системах прилад може бути допоміжним вимірювальним інструментом для контролю та діагностики, але не є активним засобом впливу на сигнал.
Продаж ZEENKO TinySA ULTRA+ ZS407 у ТМ «РОКС»
Портативний РЧ аналізатор спектра ZEENKO TinySA ULTRA+ ZS407 продається у ТМ «РОКС», що зручно для клієнтів, яким потрібен готовий вимірювальний прилад для антен, фільтрів, підсилювачів, кабельних трактів, SDR, радіомоніторингу та лабораторних задач.
Комплектація ZEENKO TinySA ULTRA+ ZS407
- Портативний аналізатор спектра TinySA ULTRA+ ZS407 - 1 шт.
- Кабель USB Type-C - 1 шт.
- Кабель SMA - 2 шт.
- Антена - 1 шт.
- Перехідник SMA-SMA - 1 шт.
- Захисне транспортувальне пакування - 1 комплект.
Чому варто обрати аналізатор спектра ZEENKO TinySA ULTRA+ ZS407 у ТМ «РОКС» ?
ТМ «РОКС» пропонує РЧ-компоненти, кабелі, роз’єми, антени та вимірювальні прилади для професійних, сервісних, навчальних і аматорських задач. ZEENKO TinySA ULTRA+ ZS407 продається у ТМ «РОКС» для клієнтів, яким потрібен портативний аналізатор спектра до 7.3 ГГц з генератором сигналів, SMA-Female підключенням, сенсорним IPS-дисплеєм і автономним живленням.
Якщо потрібен компактний РЧ аналізатор спектра для налаштування антен, перевірки фільтрів, підсилювачів, кабельних трактів, SDR-систем, радіомоніторингу, РЕР або лабораторних вимірювань, TinySA ULTRA+ ZS407 є практичним рішенням для базового спектрального аналізу та сервісної діагностики.
