Коаксіальна кабельна збірка N-type male - N-type male CAVEL WL500ZHN 5 м, аналог LMR500, 50 Ом, низькі втрати, 5,8 ГГц - Італія

Коаксіальна кабельна збірка CAVEL WL500ZHN 5 м із роз'ємами N-type male - це готовий низьковтратний RF-кабель для передавання високочастотних сигналів в антенних, телекомунікаційних та радіочастотних системах. На обох кінцях збірки встановлено роз'єми N-type male, тому виріб постачається готовим до підключення антен, передавачів, ретрансляторів, підсилювачів, базових станцій та іншого сумісного обладнання.

Кабельна збірка WL500ZHN підходить для системних інтеграторів, операторів телекомунікаційного обладнання, інженерів РЧ-систем, монтажних організацій та розробників професійних комплексів зв'язку. Довжина готового виробу становить 5 м, конфігурація роз'ємів - N-type male - N-type male. Кабель має хвильовий опір 50 Ом, зовнішній діаметр 12,7 мм та мідний центральний провідник діаметром 3,4 мм.

На частоті 5800 МГц загасання кабелю CAVEL WL500ZHN становить 23,8 дБ/100 м. Центральний провідник із міді та комбінований екран із фольги APAS і обплетення CuSn забезпечують стабільні електричні параметри кабельного тракту. Кабель CAVEL WL500ZHN виробляється в Італії та належить до класу низьковтратних коаксіальних кабелів, які використовуються як аналог рішень типу LMR500. У цій картці товар постачається саме як готова збірка довжиною 5 м із двома встановленими роз'ємами N-type male.

ПрАТ "РОКС" пропонує готову кабельну збірку CAVEL WL500ZHN довжиною 5 м із двома встановленими РЧ-роз'ємами N-type male. Роз'єми входять у комплектацію виробу та не потребують окремого замовлення.

Технічні характеристики кабельної збірки CAVEL WL500ZHN 5 м N-type male - N-type male

Призначення та використання кабельної збірки CAVEL WL500ZHN 5 м

• Антенно-фідерна кабельна збірка 50 Ом із роз'ємами N-type male.

Готова збірка CAVEL WL500ZHN використовується для з'єднання антен із приймальним або передавальним обладнанням. Два встановлені роз'єми N-type male дозволяють підключити кабель до сумісних N-type female інтерфейсів без окремого монтажу конекторів. Збірка підходить для побудови 50-омних фідерних трактів, де важливі стабільні електричні характеристики та зменшення втрат сигналу.

• Кабельна збірка N-type male - N-type male для систем Wi-Fi 2,4 / 5,8 ГГц.

Кабельна збірка може застосовуватися у сумісних антенних системах Wi-Fi, радіомостах і професійних бездротових вузлах із роз'ємами N-type female. Для частоти 5800 МГц заявлене загасання кабелю становить 23,8 дБ/100 м. Довжина готової збірки - 5 м, на обох кінцях встановлено роз'єми N-type male.

• Підключення базових станцій, ретрансляторів і підсилювачів.

Готова збірка WL500ZHN може використовуватися у стаціонарних телекомунікаційних системах, ретрансляційних вузлах і професійних приймально-передавальних комплексах. Хвильовий опір 50 Ом і конфігурація N-type male - N-type male забезпечують інтеграцію з відповідним РЧ-обладнанням, антенами та коаксіальними компонентами з роз'ємами N-type female.

• Магістральні кабельні ділянки професійних систем зв'язку.

Зовнішній діаметр 12,7 мм і масивний мідний центральний провідник роблять збірку практичним рішенням для стаціонарних фідерних ліній. Готовий відрізок довжиною 5 м уже оснащено двома роз'ємами N-type male, тому додаткове встановлення конекторів перед монтажем не потрібне.

• Готове підключення N-type male - N-type male.

Цей товар є завершеною кабельною збіркою: відрізок CAVEL WL500ZHN довжиною 5 м має два професійно встановлені роз'єми N-type male. Виріб можна підключати до сумісного обладнання відразу після розпакування, без придбання та монтажу роз'ємів окремо.

ПрАТ "РОКС" постачає цю модель із уже встановленими РЧ-роз'ємами N-type male на обох кінцях кабелю. Конфігурація збірки відповідає картці товару: 5 м, N-type male - N-type male.

Особливості конструкції та функціонал кабельної збірки CAVEL WL500ZHN

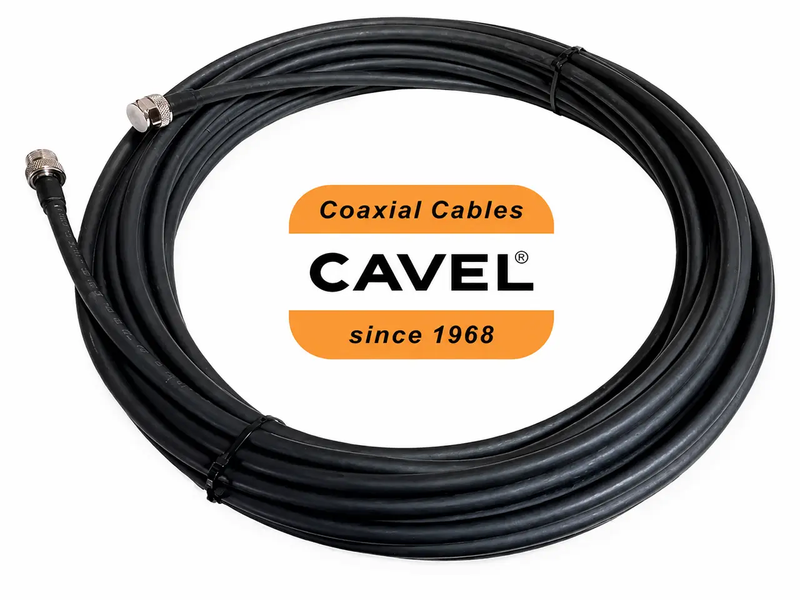

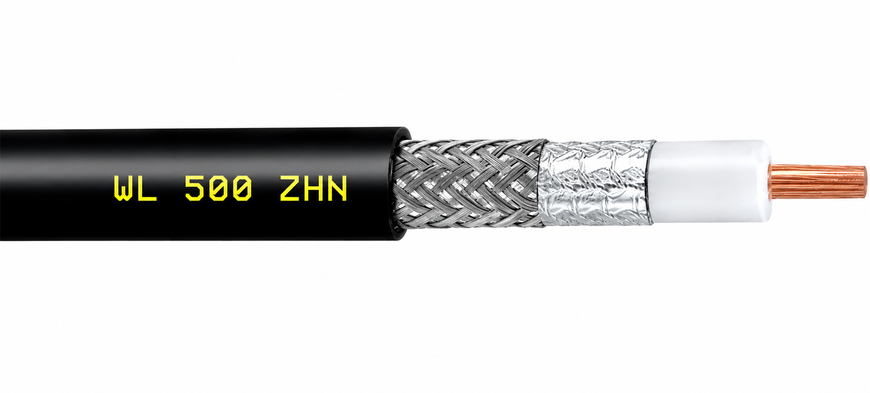

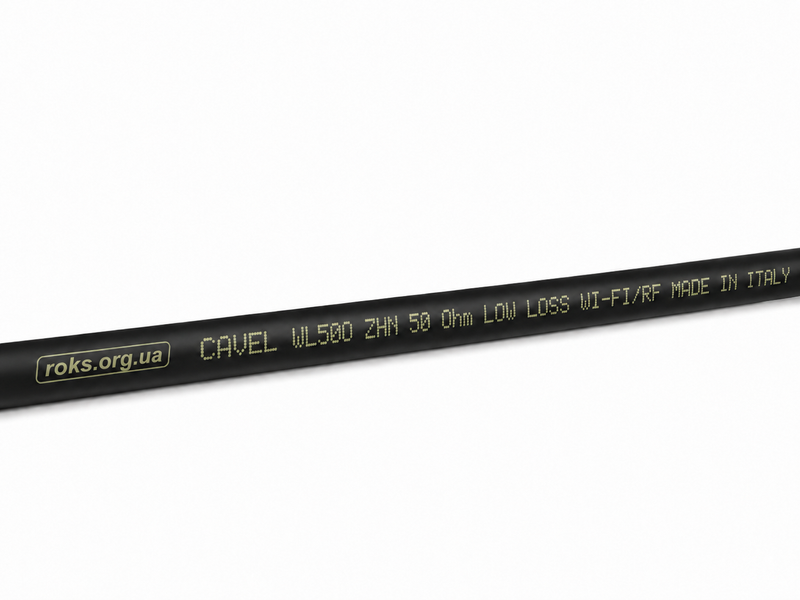

Кабельна збірка складається з відрізка коаксіального кабелю CAVEL WL500ZHN довжиною 5 м та двох установлених роз'ємів N-type male. Кабель містить центральний провідник, діелектричний шар, зовнішній екран і захисну оболонку. Співвісне розташування провідників формує контрольований 50-омний тракт для передавання радіочастотного сигналу.

• Мідний центральний провідник діаметром 3,4 мм.

Центральна жила виготовлена з міді Cu та має діаметр 3,4 мм. Опір внутрішнього провідника становить 2,1 Ом/км, що є важливим параметром для розрахунку електричних характеристик довгих кабельних ліній.

• Діелектрик PEG/PE діаметром 9,4 мм.

Діелектричний шар розділяє центральний і зовнішній провідники та підтримує геометрію коаксіальної конструкції. Швидкість поширення сигналу у кабелі становить 86%.

• Комбіноване екранування APAS і CuSn.

Конструкція екрану містить фольгу APAS та обплетення CuSn 78%. Комбінована структура зовнішнього провідника використовується для екранування внутрішнього РЧ-тракту та формування коаксіальної лінії передавання.

• LSZH оболонка діаметром 12,7 мм.

Зовнішня оболонка виконана з LSZH-матеріалу. Такий тип оболонки застосовується у кабельних рішеннях, де важливі характеристики матеріалу щодо димо- та газовиділення під час горіння.

• Мінімальний радіус вигину 100 мм.

Під час монтажу необхідно враховувати механічні характеристики кабелю та не виконувати різких перегинів. Дотримання мінімального радіуса вигину допомагає зберегти геометрію коаксіальної конструкції та електричні параметри кабельної лінії.

• Хвильовий опір 50 ±2 Ом для професійних RF-трактів.

Кабельна збірка розрахована на роботу у 50-омних радіочастотних системах. Установлені роз'єми N-type male також мають бути підключені до сумісних 50-омних інтерфейсів N-type female. Для коректної роботи антена, кабельна збірка та підключене обладнання повинні бути узгоджені за хвильовим опором і робочим частотним діапазоном.

• Два встановлені роз'єми N-type male.

На обох кінцях кабелю встановлено РЧ-роз'єми N-type male. Роз'єми входять у стандартну комплектацію цього товару, утворюючи готову конфігурацію N-type male - N-type male.

Переваги використання кабельної збірки CAVEL WL500ZHN 5 м

• Низьковтратний кабель для високочастотних антенних трактів.

Кабельна збірка WL500ZHN орієнтована на системи, у яких втрати кабельної лінії мають суттєвий вплив на загальний енергетичний баланс. Використання кабелю класу WL500 у готовій 5-метровій конфігурації з роз'ємами N-type male може бути доцільним для професійних антенних і фідерних ліній.

• Великий мідний центральний провідник для стабільного РЧ-тракту.

Мідна жила діаметром 3,4 мм є однією з ключових конструктивних особливостей WL500ZHN. У поєднанні з геометрією діелектрика та зовнішнього провідника вона забезпечує заявлені електричні характеристики кабелю.

• Екран із фольги та металевого обплетення.

Комбіноване екранування є важливою перевагою для професійних РЧ-ліній. Фольга APAS і обплетення CuSn формують зовнішній провідник коаксіального кабелю та забезпечують екранування сигнального тракту.

• Готова кабельна збірка з двома роз'ємами N-type male.

Для інтеграції у конкретну систему не потрібно окремо підбирати та встановлювати РЧ-роз'єми: два конектори N-type male вже змонтовані на кабелі. Стандартна конфігурація цього товару - N-type male - N-type male, довжина - 5 м.

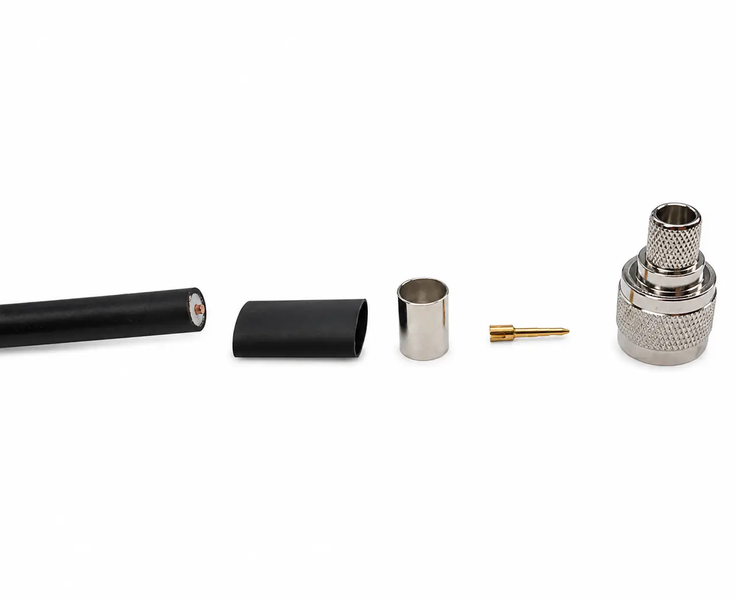

• Професійно встановлені роз'єми та контроль готової збірки.

Під час підготовки виробу виконуються правильне оброблення кабелю, монтаж двох роз'ємів N-type male та механічна фіксація з'єднань. Покупець отримує готову кабельну збірку, у якій роз'єми вже входять до комплекту.

• Кабель CAVEL виробництва Італії.

Кабель WL500ZHN виготовляється компанією CAVEL в Італії. У цій товарній позиції він постачається як готова кабельна збірка довжиною 5 м із двома роз'ємами N-type male, встановленими на обох кінцях.

Комплектація кабельної збірки CAVEL WL500ZHN 5 м

• Коаксіальний кабель CAVEL WL500ZHN - готовий відрізок довжиною 5 м.
• РЧ-роз'єм N-type male - 2 шт., установлено на обох кінцях кабелю.
• Готова конфігурація збірки - N-type male - N-type male.

РЧ-роз'єми входять у стандартну комплектацію цього товару та вже встановлені на кабелі. Покупець отримує готову кабельну збірку довжиною 5 м; окремо замовляти або монтувати роз'єми N-type male не потрібно.

Пакування кабельної збірки CAVEL WL500ZHN 5 м

Готова кабельна збірка довжиною 5 м постачається у транспортному пакуванні. Під час підготовки до відправлення кабель укладається з урахуванням допустимого радіуса вигину, щоб уникнути надмірної механічної деформації коаксіальної конструкції.

Установлені на обох кінцях роз'єми N-type male додатково захищаються під час пакування, щоб зменшити ризик механічного пошкодження під час зберігання і транспортування.

Купити кабельну збірку CAVEL WL500ZHN 5 м N-type male - N-type male

Оберіть готову кабельну збірку CAVEL WL500ZHN довжиною 5 м для професійних антенних, телекомунікаційних та радіочастотних систем, де важливі низькі втрати, хвильовий опір 50 Ом і стабільні параметри кабельного тракту.

Замовляйте в ПрАТ "РОКС" готову кабельну збірку CAVEL WL500ZHN 5 м у конфігурації N-type male - N-type male. Обидва РЧ-роз'єми входять у комплект і вже встановлені на кабелі.

Детальна конструкція кабелю CAVEL WL500ZHN

Важливо: наведені нижче конструктивні, фізичні та електричні параметри стосуються базового кабелю CAVEL WL500ZHN. Товар у цій картці постачається як готова кабельна збірка довжиною 5 м із двома встановленими роз'ємами N-type male.

Фізичні параметри CAVEL WL500ZHN

Електричні параметри CAVEL WL500ZHN

Загасання CAVEL WL500ZHN при 20 °C

Коефіцієнт придушення поворотної хвилі CAVEL WL500ZHN

Коефіцієнт екранування CAVEL WL500ZHN

Максимальна потужність CAVEL WL500ZHN

Порівняння коаксіальних кабелів CAVEL WL400ZHN і WL500ZHN

Примітка: порівняльні дані нижче описують базові кабелі CAVEL. Цей товар постачається не як кабель у бухті, а як готова 5-метрова збірка WL500ZHN із роз'ємами N-type male - N-type male.

Порівняння загасання CAVEL WL400ZHN і WL500ZHN при 20 °C

Порівняння максимальної потужності CAVEL WL400ZHN і WL500ZHN
