Антена horn рупорна конічна 3.9-5.0 ГГц LHCP+RHCP для професійних РЧ-систем

Антена horn рупорна конічна 3.9-5.0 ГГц ААБШ.567.800.281-СК01А - це професійна спрямована рупорна антена для приймання та передавання радіочастотних сигналів у діапазоні 3900-5000 МГц. Антена від ТМ "РОКС" розрахована на роботу з коаксіальними трактами 50 Ом, вимірювальним обладнанням, антенними стендами, телекомунікаційними системами, бездротовими каналами передавання даних та спеціалізованими радіотехнічними комплексами.

Конічна HORN конструкція формує стабільну спрямовану діаграму, забезпечує підсилення 18.7 dBi та ширину діаграми спрямованості 21° за рівнем -3 дБ. Завдяки підтримці двох кругових поляризацій LHCP+RHCP антена корисна для систем, де важлива поляризаційна сумісність, контроль якості радіоканалу, радіомоніторинг, РЕР, аналіз електромагнітної обстановки та робота з поляризаційно чутливими сигналами.

Технічні характеристики антени horn рупорної конічної 3.9-5.0 ГГц

Для кого підходить рупорна конічна антена HORN 3.9-5.0 ГГц з двома поляризаціями одночасно ?

• Інженерам радіозв’язку та системним інтеграторам. Антена підходить для побудови спрямованих радіоканалів, тестових ліній зв’язку, приймально-передавальних трактів та професійних радіочастотних систем у діапазоні 3.9-5.0 ГГц.
• Телекомунікаційним фахівцям і технічним службам. Антена корисна для спрямованого приймання або передавання сигналів, роботи з ретрансляційними вузлами, антенними комплексами, вимірювальними стендами та бездротовими системами передавання даних.
• Підприємствам, розробникам і R&D-відділам. Виріб підходить для дослідних, навчальних, виробничих і прикладних технічних задач, де потрібна спрямована антена з круговою поляризацією, двома портами N-female та роботою в діапазоні 4-5 ГГц.
• Фахівцям з радіомоніторингу, РЕР та спеціалізованих радіотехнічних систем. Антена може використовуватися як спрямований антенний елемент у складі професійних комплексів для приймання, аналізу, вимірювання та контролю сигналів у межах робочого діапазону 3900-5000 МГц. У системах РЕБ вона може розглядатися саме як антенна частина радіочастотного тракту, а не як самостійний готовий засіб.
• Лабораторіям, сервісним центрам і виробничим ділянкам. Модель можна використовувати для перевірки, налаштування та порівняльного тестування антен, ВЧ модулів, приймачів, передавачів, генераторів сигналів, аналізаторів спектра та коаксіально-хвилеводних вузлів.

Для чого використовується антена 4.5 ГГц з круговою поляризацією LHCP+RHCP ?

Спрямовані радіоканали в діапазоні 3900-5000 МГц

Антена формує спрямований промінь і дозволяє концентрувати енергію сигналу в потрібному напрямку. Це важливо для систем, де потрібно підвищити керованість радіоканалу, зменшити вплив сторонніх напрямків та отримати стабільніший рівень сигналу в робочій зоні.

Вимірювання, тестування та налаштування ВЧ-обладнання

Модель може застосовуватися на антенних стендах, у лабораторіях, сервісних центрах і виробничих підрозділах. Хвилевий опір 50 Ом, два роз’єми N-female та контрольовані параметри спрямованості спрощують підключення антени до стандартного радіочастотного обладнання.

Робота з RHCP та LHCP поляризаціями одночасно

Антена підтримує праву та ліву кругову поляризацію - RHCP і LHCP. Це дає можливість працювати з різними поляризаційними трактами, перевіряти поляризаційну сумісність, оцінювати якість приймання та використовувати антену в системах, де поляризація сигналу має важливе значення.

Радіомоніторинг, РЕР та аналіз сигналів у діапазоні 3.9-5.0 ГГц

Завдяки роботі в діапазоні 3900-5000 МГц, спрямованій HORN конструкції та круговій поляризації антена може бути корисною для приймання, контролю, аналізу та вимірювання радіосигналів у складі професійних радіочастотних комплексів. Для РЕБ така антена може використовуватися лише як один з компонентів повної системи за умови відповідності всього тракту частотним, потужнісним та експлуатаційним вимогам.

За рахунок яких параметрів антена horn 3.9-5.0 ГГц буде корисною ?

Підсилення 18.7 dBi для спрямованої роботи

Підсилення 18.7 dBi допомагає концентрувати сигнал у потрібному напрямку. Для користувача це означає кращу енергетику каналу, виразнішу робочу зону та зручність при роботі з точковими, стендовими або вимірювальними радіочастотними напрямками.

Ширина діаграми спрямованості 21°

Діаграма спрямованості за рівнем -3 дБ 21° дозволяє працювати з достатньо вузьким променем. Це зручно для наведення антени, перевірки напрямку сигналу, стендових вимірювань і задач, де потрібно обмежити приймання або випромінювання з небажаних напрямків.

КСХН не більше 1.45 у робочому діапазоні

Низький КСХН у діапазоні 3.9-5.0 ГГц свідчить про якісне узгодження антени з коаксіальним трактом 50 Ом. Це допомагає зменшити відбиття сигналу, знизити втрати в лінії та стабілізувати роботу приймально-передавального обладнання.

Кросполяризаційна розв’язка не менше 20 дБ

Кросполяризаційна розв’язка важлива для систем із круговою поляризацією. Вона допомагає краще розділяти RHCP та LHCP складові, підвищує стабільність роботи з поляризаційно чутливими сигналами та робить антену придатною для задач, де потрібно контролювати поляризаційний канал.

Два роз’єми N-female для окремих поляризаційних каналів

Наявність двох роз’ємів N-female дозволяє окремо підключати тракти RHCP та LHCP. Це зручно для вимірювальних систем, аналізу сигналів, приймально-передавальних модулів, комутаційних вузлів та інших професійних радіочастотних компонентів.

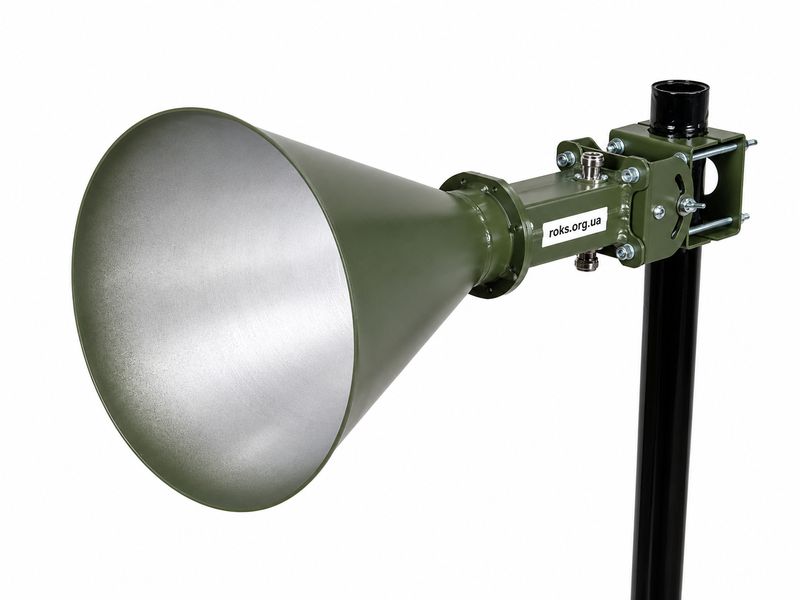

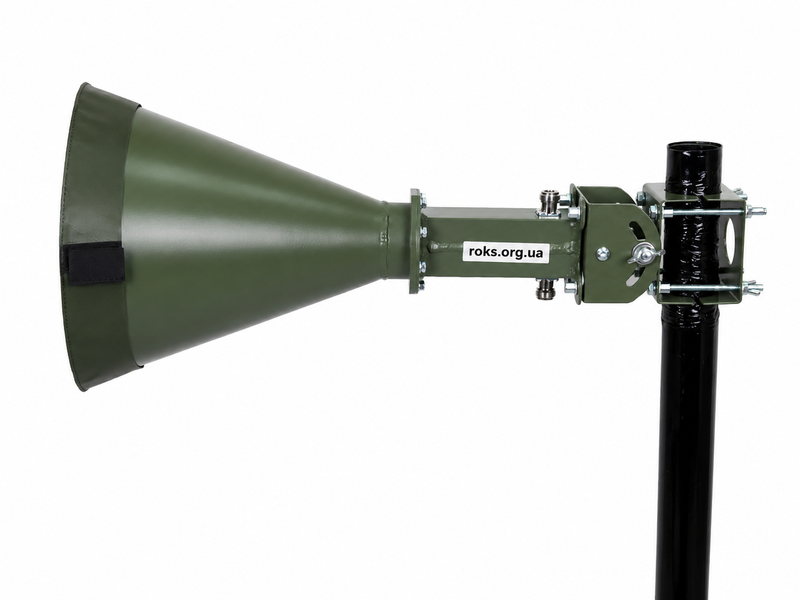

Конструкція конічної рупорної антени ААБШ.567.800.281-СК01А

Антена виконана у форматі конічного рупора на базі квадратного хвилеводу 41 × 41 мм. Конічна геометрія рупора сприяє формуванню більш симетричної діаграми спрямованості та добре підходить для роботи з круговою поляризацією. Корпус з алюмінієвого сплаву поєднує механічну жорсткість, стійкість до експлуатаційних навантажень та невелику вагу - 1.3 кг.

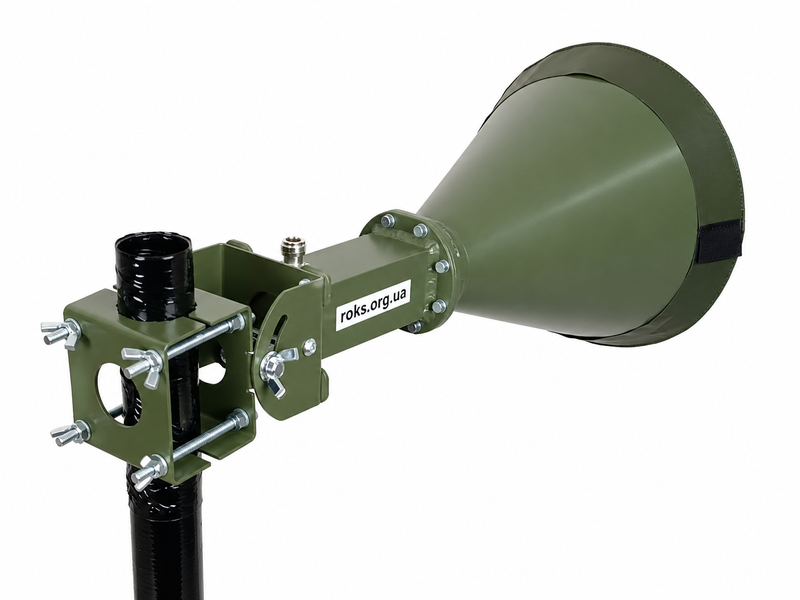

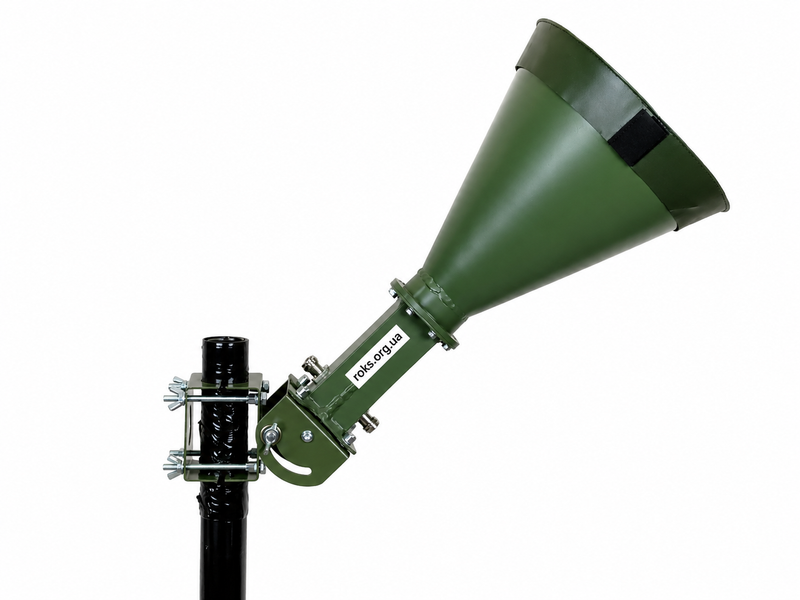

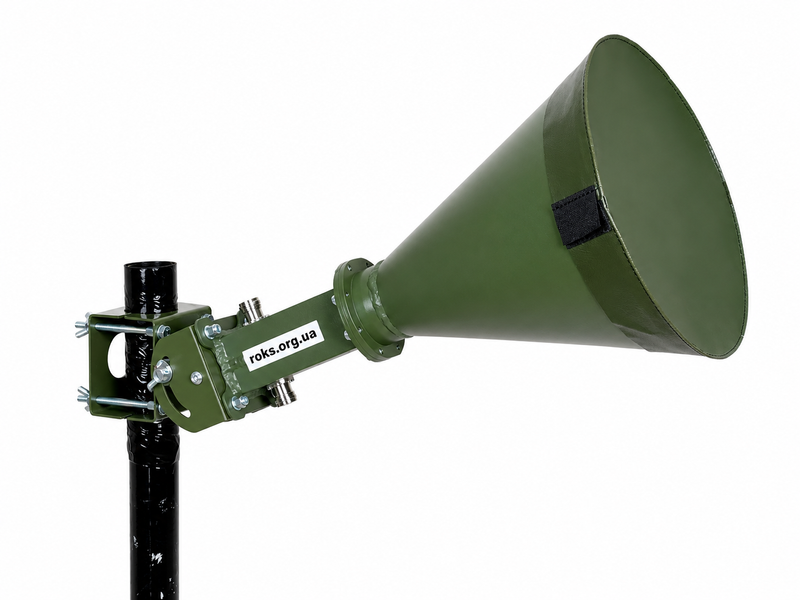

Габаритні розміри антени становлять Ø224 × 362.5 мм. Кріплення на кронштейні спрощує встановлення антени на антенний пост, вимірювальний стенд або іншу опорну конструкцію. Два роз’єми N-female забезпечують сумісність із професійними коаксіальними кабелями, аналізаторами спектра, генераторами сигналів, підсилювачами, приймачами та іншими ВЧ-компонентами.

Переваги антени HORN 3.9-5.0 ГГц 18.7 dBi з 2x N-female

Конічна рупорна антена має практичні переваги для задач, де важлива спрямованість, робота з круговою поляризацією, стабільна форма променя, контроль бічних і задніх пелюсток та повторюваність параметрів у робочому діапазоні. Для моделі ААБШ.567.800.281-СК01А ці переваги поєднуються з діапазоном 3.9-5.0 ГГц, підсиленням 18.7 dBi, двома поляризаційними каналами RHCP+LHCP та підключенням через 2 × N-female.

Робота в діапазоні 3.9-5.0 ГГц

Антена підходить для професійних радіочастотних задач у частотній зоні 4-5 ГГц. Вона може використовуватися для спрямованого приймання, передавання, вимірювання, аналізу та контролю радіосигналів у межах робочого діапазону.

Кругова поляризація LHCP+RHCP одночасно

Модель підтримує праву та ліву кругову поляризацію, що розширює варіанти застосування в поляризаційно чутливих системах. Наявність двох поляризацій в одному виробі дозволяє працювати з різними каналами без заміни антени.

Два незалежні поляризаційні канали

Два роз’єми N-female дозволяють окремо підключати тракти RHCP та LHCP. Це зручно для вимірювальних систем, аналізу сигналів, приймально-передавальних модулів, комутаційних вузлів та інших професійних радіочастотних компонентів.

Підсилення 18.7 dBi

Підсилення 18.7 dBi допомагає концентрувати сигнал у потрібному напрямку. Це корисно для спрямованих радіоканалів, лабораторних стендів, радіомоніторингу та інших задач, де важлива робота з контрольованим напрямком приймання або передавання.

Ширина діаграми спрямованості 21°

Достатньо вузький промінь дозволяє точніше орієнтувати антену та обмежувати вплив сигналів з небажаних напрямків. Це важливо для вимірювальних, тестових і спеціалізованих радіотехнічних задач.

Більш симетрична діаграма спрямованості

Конічна апертура краще відповідає задачам, де потрібен осьово-симетричний промінь. Це корисно для вимірювальних стендів, приймально-передавальних трактів, спрямованих радіоканалів і систем, де важлива повторюваність результатів при наведенні антени.

Менші бічні пелюстки порівняно з багатьма пірамідальними рупорами

У конічної апертури немає кутів прямокутного розкриву, які можуть створювати додаткову дифракцію та паразитні нерівномірності поля. Завдяки цьому бічні пелюстки часто мають нижчий та більш рівномірний рівень, хоча остаточні характеристики залежать від геометрії рупора, довжини, кута розкриття, якості узгодження та точності виготовлення.

Кращий контроль задніх пелюсток

За правильної геометрії, якісного переходу від хвилеводу до рупора та жорсткого металевого корпусу конічна конструкція може забезпечувати кращий контроль випромінювання назад. Це важливо для задач, де потрібно зменшити приймання або випромінювання з небажаних напрямків.

Стабільніша форма променя в робочому напрямку

Конічна геометрія рупора допомагає отримати більш плавний розподіл поля в апертурі. Це позитивно впливає на стабільність основного променя, повторюваність вимірювань і прогнозованість роботи антени в межах діапазону 3.9-5.0 ГГц.

КСХН до 1.45

Якісне узгодження з трактом 50 Ом зменшує небажані відбиття сигналу в робочому діапазоні. Це особливо важливо при роботі з професійними коаксіальними лініями, вимірювальним обладнанням і приймально-передавальними трактами.

Кросполяризаційна розв’язка від 20 дБ

Параметр важливий для коректної роботи з RHCP та LHCP поляризаціями. Кросполяризаційна розв’язка допомагає зменшити взаємний вплив поляризаційних каналів і підвищити стабільність роботи в системах з круговою або подвійною круговою поляризацією.

Стандартне підключення 50 Ом через N-female

Роз’єми N-female зручні для підключення до професійних коаксіальних ліній, аналізаторів спектра, генераторів сигналів, приймачів, підсилювачів та інших ВЧ-компонентів. Хвилевий опір 50 Ом забезпечує сумісність із типовими радіочастотними трактами.

Алюмінієва конструкція з вагою 1.3 кг

Алюмінієвий сплав поєднує міцність, стійкість до експлуатаційних навантажень і невелику вагу. Жорстка конструкція допомагає зберігати геометрію рупора, що важливо для стабільності радіочастотних параметрів.

Компактні габарити Ø224 × 362.5 мм

Компактні розміри полегшують монтаж антени на кронштейн, антенний пост, вимірювальний стенд або іншу опорну конструкцію. Це зручно для стаціонарного монтажу, лабораторного використання та тестових інсталяцій.

Корисність для РЕР та радіомоніторингу

Завдяки спрямованості, підсиленню 18.7 dBi, круговій поляризації та роботі в діапазоні 3.9-5.0 ГГц антена може застосовуватися для приймання, аналізу, вимірювання та контролю радіосигналів у складі професійних радіочастотних комплексів.

Можливість використання у складі комплексних систем РЕБ

Антена може бути антенною частиною спеціалізованого радіочастотного тракту за умови відповідності частотним, потужнісним та експлуатаційним параметрам всієї системи. Вона не є самостійним готовим засобом, а використовується як один з радіочастотних компонентів комплексного рішення.

Комплектація рупорної антени RHCP+LHCP одночасно

• Антена рупорна конічна кругової поляризації ААБШ.567.800.281-СК01A - 1 шт.
• Технічна етикетка паспорта виробу із заводським номером - 1 шт.
• Індивідуальне захисне пакування для збереження геометрії рупора під час транспортування - 1 комплект.

Чому варто обрати рупорну конічну антену 3.9-5.0 ГГц у ПрАТ «РОКС» ?

ПрАТ «РОКС» пропонує радіочастотне обладнання для професійних телекомунікаційних, вимірювальних, виробничих і дослідних задач. Антена ААБШ.567.800.281-СК01А підходить для клієнтів, яким потрібна не універсальна побутова антена, а технічно зрозумілий ВЧ-виріб з конкретним діапазоном частот, круговою поляризацією, двома N-female підключеннями та параметрами для роботи з трактами 50 Ом.

Окремо варто відзначити можливість застосування антени у сфері радіомоніторингу, РЕР та спеціалізованих радіотехнічних систем. Завдяки діапазону 3.9-5.0 ГГц, спрямованій HORN конструкції, підсиленню 18.7 dBi, круговій поляризації RHCP+LHCP та стандартному підключенню 50 Ом через N-female, антена від ТМ "РОКС" може бути корисною для задач приймання, аналізу та вимірювання радіосигналів у межах робочого діапазону.

Якщо потрібна спрямована HORN антена 3.9-5.0 ГГц з двома круговими поляризаціями LHCP+RHCP, двома роз’ємами N-female, хвилевим опором 50 Ом та міцною алюмінієвою конструкцією, ця модель є практичним рішенням для лабораторних, телекомунікаційних, вимірювальних і спеціалізованих радіотехнічних застосувань.
