Антена рупорна HORN конічна Wi-Fi 2100-2700 МГц з горизонтальною та вертикальною поляризацією

Антена рупорна HORN конічна Wi-Fi 2100-2700 МГц - це професійна спрямована антена для приймання та передавання радіочастотних сигналів у діапазоні 2100-2700 МГц. Антена від ТМ "РОКС" розрахована на роботу з коаксіальними трактами 50 Ом, вимірювальним обладнанням, антенними стендами, телекомунікаційними системами, бездротовими каналами передавання даних та спеціалізованими РЧ-комплексами.

Конічна HORN конструкція забезпечує коефіцієнт підсилення не менше 17.0 дБ, ширину діаграми спрямованості не більше 28 град. за рівнем -3 дБ та кросполяризаційну розв’язку не менше 33 дБ. Антена підтримує лінійну горизонтальну та вертикальну поляризацію, має два роз’єми N-тип гніздо та може застосовуватися у професійних системах зв’язку, Wi-Fi-рішеннях, радіомоніторингу, РЕР, вимірювальних стендах і РЧ-трактах 50 Ом.

Технічні характеристики рупорної антени HORN Wi-Fi 2100-2700 МГц

Для кого підходить рупорна Wi-Fi антена HORN 2100-2700 МГц ?

• Інженерам радіозв’язку та системним інтеграторам. Антена підходить для побудови спрямованих бездротових каналів, тестових ліній зв’язку, приймально-передавальних трактів та професійних РЧ-систем у діапазоні 2100-2700 МГц.
• Лабораторіям, сервісним центрам і виробничим ділянкам. Модель можна використовувати для перевірки, налаштування та порівняльного тестування антен, ВЧ-модулів, приймачів, передавачів, генераторів сигналів, аналізаторів спектра та коаксіальних трактів.
• Телекомунікаційним фахівцям і технічним службам. Антена корисна для спрямованого приймання та передавання сигналів, роботи з антенними комплексами, вимірювальними стендами та бездротовими системами передавання даних.
• Фахівцям з радіомоніторингу, РЕР та спеціалізованих РЧ-систем. Антена може використовуватися як спрямований антенний елемент у складі професійних комплексів для приймання, аналізу, вимірювання та контролю сигналів у межах робочого діапазону 2100-2700 МГц. У системах РЕБ вона може розглядатися саме як антенна частина радіочастотного тракту, а не як самостійний готовий засіб.
• Підприємствам, розробникам і R&D-відділам. Виріб підходить для дослідних, навчальних, виробничих і прикладних технічних задач, де потрібна спрямована антена з лінійною горизонтальною та вертикальною поляризацією, N-тип підключенням та роботою в S-діапазоні.

Для чого використовується антена HORN Wi-Fi 2.1-2.7 ГГц ?

Спрямовані радіоканали в діапазоні 2100-2700 МГц

Антена формує спрямований промінь і дозволяє концентрувати енергію сигналу в потрібному напрямку. Це важливо для систем, де потрібно підвищити керованість радіоканалу, зменшити вплив сторонніх напрямків та отримати стабільніший рівень сигналу в робочій зоні.

Вимірювання, тестування та налаштування РЧ-обладнання

Модель може застосовуватися на антенних стендах, у лабораторіях, сервісних центрах і виробничих підрозділах. Хвилевий опір 50 Ом, два роз’єми N-тип гніздо та контрольовані параметри спрямованості спрощують підключення антени до стандартного радіочастотного обладнання.

Робота з горизонтальною та вертикальною лінійною поляризацією

Антена підтримує лінійну горизонтальну та вертикальну поляризацію. Це дозволяє адаптувати її до різних радіоканалів, вимірювальних стендів, тестових задач і обладнання, де важлива відповідність поляризації сигналу.

Радіомоніторинг, РЕР та аналіз сигналів у S-діапазоні

Завдяки роботі в діапазоні 2100-2700 МГц, спрямованій HORN конструкції та високій кросполяризаційній розв’язці антена може бути корисною для приймання, контролю, аналізу та вимірювання радіосигналів у складі професійних РЧ-комплексів. Для РЕБ така антена може використовуватися лише як один з компонентів повної системи за умови відповідності всього тракту частотним, потужнісним та експлуатаційним вимогам.

За рахунок яких параметрів антена рупорна HORN 2100-2700 МГц буде корисною ?

Коефіцієнт підсилення не менше 17.0 дБ для стабільної роботи

Коефіцієнт підсилення не менше 17.0 дБ допомагає концентрувати сигнал у потрібному напрямку. Для користувача це означає кращу енергетику каналу, виразнішу робочу зону та зручність при роботі з точковими, стендовими або вимірювальними РЧ-напрямками.

Ширина діаграми спрямованості не більше 28 град.

Діаграма спрямованості за рівнем -3 дБ не більше 28 град. дозволяє працювати зі спрямованим променем без надмірного розширення зони приймання. Це зручно для наведення антени, перевірки напрямку сигналу та задач, де потрібно обмежити вплив сигналів з небажаних напрямків.

КСХН не більше 1.5 на коаксіальному роз’ємі

КСХН не більше 1.5 свідчить про якісне узгодження антени з коаксіальним трактом 50 Ом. Це допомагає зменшити відбиття сигналу, знизити втрати в лінії та стабілізувати роботу приймально-передавального обладнання.

Кросполяризаційна розв’язка не менше 33 дБ

Висока кросполяризаційна розв’язка допомагає зменшити вплив сигналів з небажаною поляризацією. Це важливо для вимірювальних задач, тестування обладнання, роботи з лінійно-поляризованими сигналами та аналізу РЧ-каналів.

Два роз’єми N-тип гніздо для підключення РЧ-трактів

Два роз’єми N-тип гніздо зручні для підключення до професійних коаксіальних ліній, аналізаторів спектра, генераторів сигналів, приймачів, підсилювачів та інших ВЧ-компонентів. Хвилевий опір 50 Ом забезпечує сумісність із типовими радіочастотними трактами.

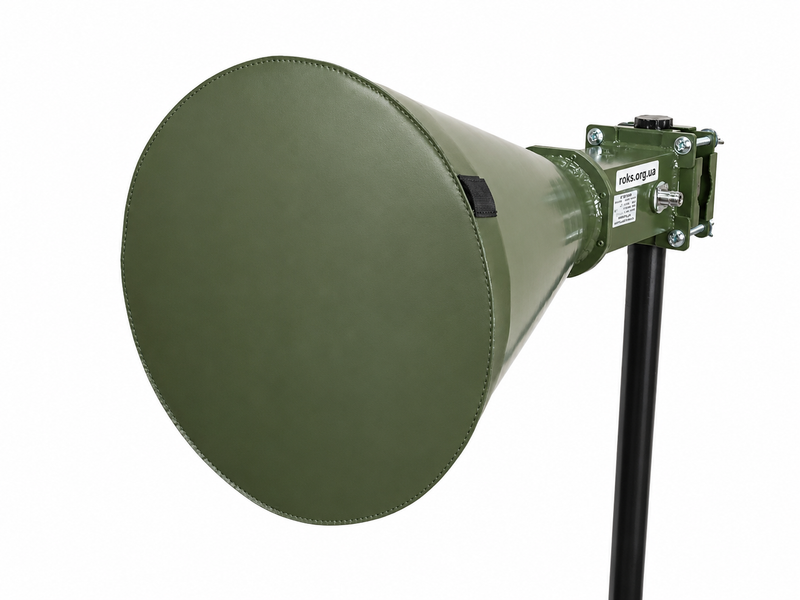

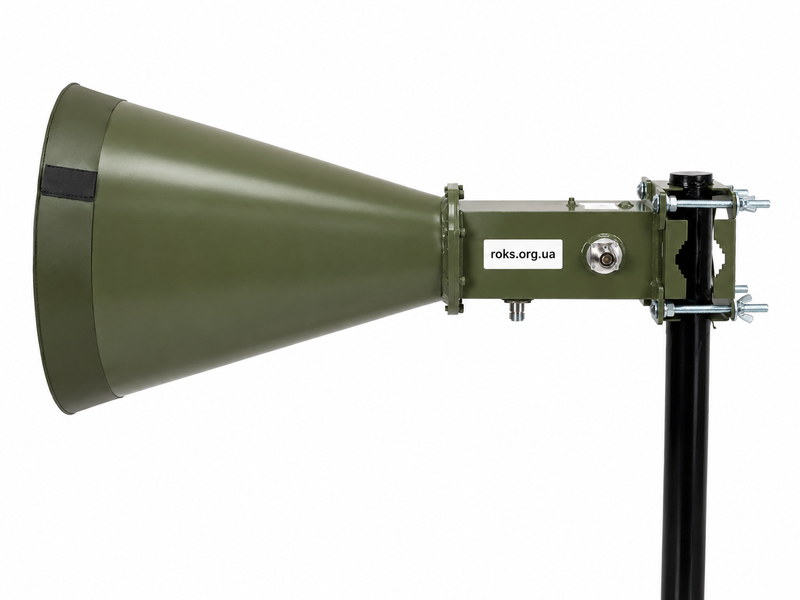

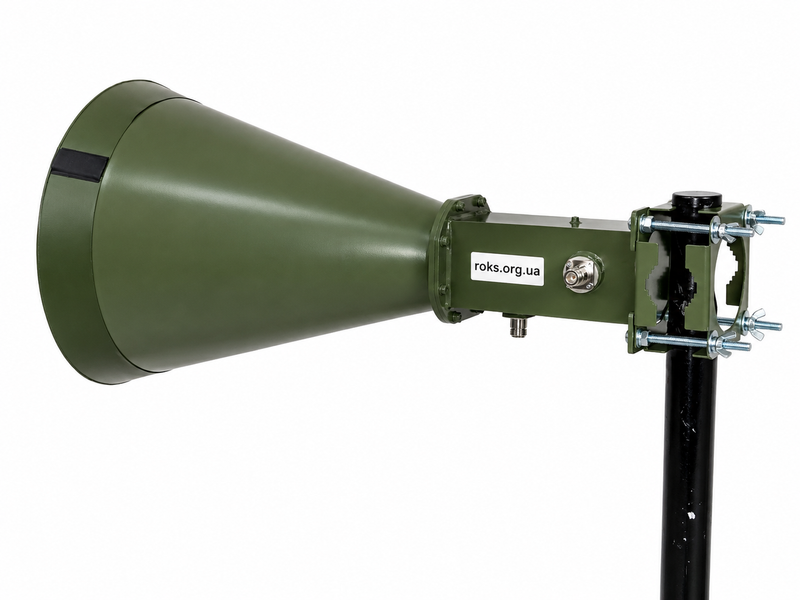

Конструкція конічної рупорної антени Wi-Fi 2100-2700 МГц

Антена виконана у форматі конічного рупора на базі прямокутного хвилеводу 76 × 76 мм. Конічна геометрія рупора сприяє формуванню стабільної діаграми спрямованості та добре підходить для роботи з лінійною горизонтальною та вертикальною поляризацією. Корпус з алюмінієвого сплаву поєднує механічну жорсткість, стійкість до експлуатаційних навантажень та невелику вагу - не більше 1.5 кг.

Габаритні розміри антени становлять 555 × 305 × 305 мм. Конструкція передбачає кріплення на щоглі, що зручно для встановлення антени в потрібному напрямку. Два роз’єми N-тип гніздо забезпечують сумісність із професійними коаксіальними кабелями, вимірювальним обладнанням та РЧ-компонентами.

Переваги антени HORN Wi-Fi 2100-2700 МГц 17 дБ з 2x N-тип гніздо

Конічна рупорна антена має практичні переваги для задач, де важлива спрямованість, стабільна форма променя, робота з лінійною вертикальною та горизонтальною поляризацією, низький КСХН і якісне узгодження з трактом 50 Ом. Для цієї моделі ці переваги поєднуються з діапазоном 2100-2700 МГц, коефіцієнтом підсилення не менше 17.0 дБ, кросполяризаційною розв’язкою не менше 33 дБ та підключенням через два роз’єми N-тип гніздо.

Робота в діапазоні 2100-2700 МГц

Антена охоплює важливий сегмент S-діапазону та може використовуватися для професійних Wi-Fi, РЧ і телекомунікаційних задач. Вона підходить для спрямованого приймання, передавання, вимірювання, аналізу та контролю радіосигналів у межах робочого діапазону.

Коефіцієнт підсилення не менше 17.0 дБ

Підсилення 17.0 дБ допомагає сконцентрувати сигнал у потрібному напрямку. Це корисно для побудови спрямованих каналів, підвищення енергетики радіолінії та проведення вимірювань з контрольованим напрямком приймання та передавання.

Лінійна вертикальна та горизонтальна поляризація

Антена підтримує вертикальну та горизонтальну лінійну поляризацію. Це дозволяє адаптувати її до різних умов застосування, вимірювальних задач, антенних стендів і професійних РЧ-систем.

Кросполяризаційна розв’язка не менше 33 дБ

Висока кросполяризаційна розв’язка допомагає зменшити вплив сигналів з небажаною поляризацією. Це корисно для вимірювальних стендів, тестування антен і роботи з лінійно-поляризованими каналами.

КСХН до 1.5

Якісне узгодження з трактом 50 Ом зменшує небажані відбиття сигналу в робочому діапазоні. Це особливо важливо при роботі з професійними коаксіальними лініями, вимірювальним обладнанням і приймально-передавальними трактами.

Ширина діаграми спрямованості до 28 град.

Спрямований промінь до 28 град. дозволяє контролювати робочий напрямок сигналу та зменшувати вплив сторонніх напрямків. Це зручно для наведення антени, польових вимірювань і технічних інсталяцій.

Два роз’єми N-тип гніздо

Два роз’єми N-тип гніздо забезпечують сумісність із професійними коаксіальними кабелями та РЧ-обладнанням. Це спрощує інтеграцію антени у готові вимірювальні, приймальні або передавальні системи.

Конічна HORN конструкція

Конічний рупор забезпечує стабільну форму основного променя та добре підходить для задач, де важлива повторюваність параметрів. Така конструкція зручна для вимірювань, тестування обладнання та побудови спрямованих радіоканалів.

Алюмінієвий корпус з вагою до 1.5 кг

Алюмінієвий сплав поєднує міцність, стійкість до експлуатаційних навантажень і невелику вагу. Це спрощує монтаж, транспортування та використання антени на стендах, щоглі або в технічних інсталяціях.

Кріплення на щоглі

Кріплення на щоглі дає змогу встановити антену в потрібному напрямку та зафіксувати її для стабільної роботи. Це важливо для спрямованих радіоканалів, вимірювальних задач і технічних систем, де потрібна повторювана орієнтація антени.

Корисність для РЕР, РЕБ та радіомоніторингу

Завдяки спрямованості, роботі в діапазоні 2100-2700 МГц, лінійній горизонтальній та вертикальній поляризації, кросполяризаційній розв’язці не менше 33 дБ і підключенню 50 Ом антена може застосовуватися для приймання, аналізу, вимірювання та контролю сигналів у складі професійних РЧ-комплексів. У системах РЕБ вона може бути лише антенною частиною комплексного рішення, а не самостійним готовим засобом.

Комплектація рупорної антени HORN 2100-2700 МГц

• Антена рупорна конічна HORN Wi-Fi 2100-2700 МГц - 1 шт.
• Кріплення на щоглі - у комплекті.

Чому варто обрати рупорну HORN антену 2100-2700 МГц у ПрАТ «РОКС» ?

ПрАТ «РОКС» пропонує радіочастотне обладнання для професійних телекомунікаційних, вимірювальних, виробничих і дослідних задач. Антена HORN 2100-2700 МГц підходить для клієнтів, яким потрібна не універсальна побутова антена, а технічно зрозумілий ВЧ-виріб з конкретним діапазоном частот, лінійною горизонтальною та вертикальною поляризацією, двома N-тип підключеннями та параметрами для роботи з трактами 50 Ом.

Якщо потрібна спрямована рупорна Wi-Fi антена 2100-2700 МГц з коефіцієнтом підсилення не менше 17.0 дБ, лінійною горизонтальною та вертикальною поляризацією, двома роз’ємами N-тип гніздо, кріпленням на щоглі та міцною алюмінієвою конструкцією, антена від ТМ "РОКС" є практичним рішенням для лабораторних, телекомунікаційних, вимірювальних і професійних РЧ-застосувань.
