Спрямована антена кругової поляризації S-діапазону 2,05–2,65 ГГц для стабільної передачі даних

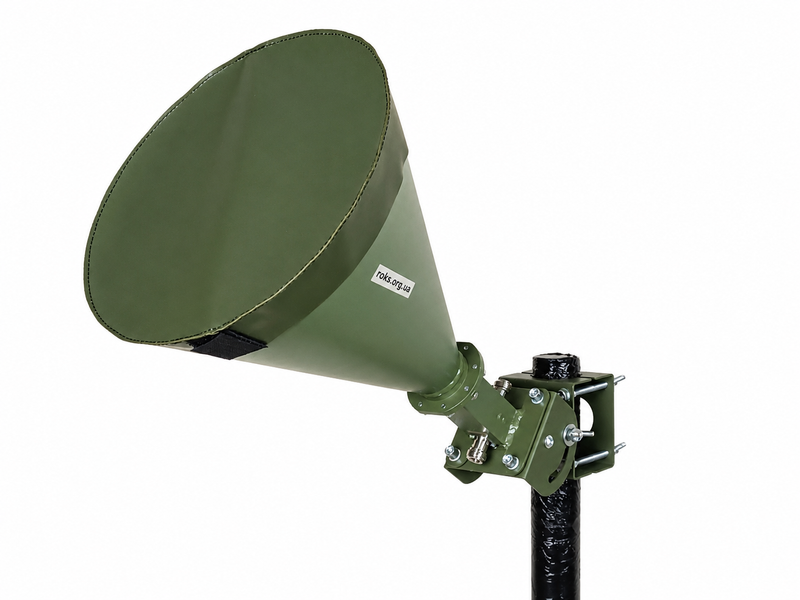

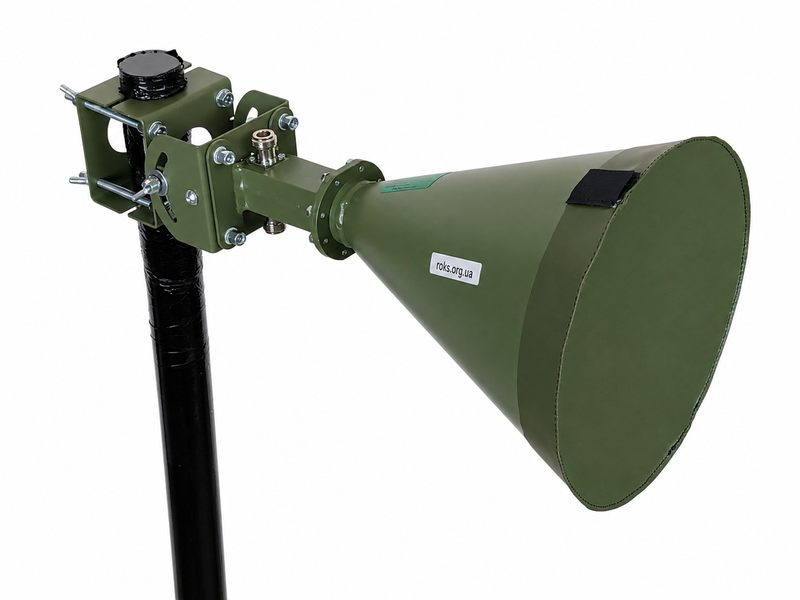

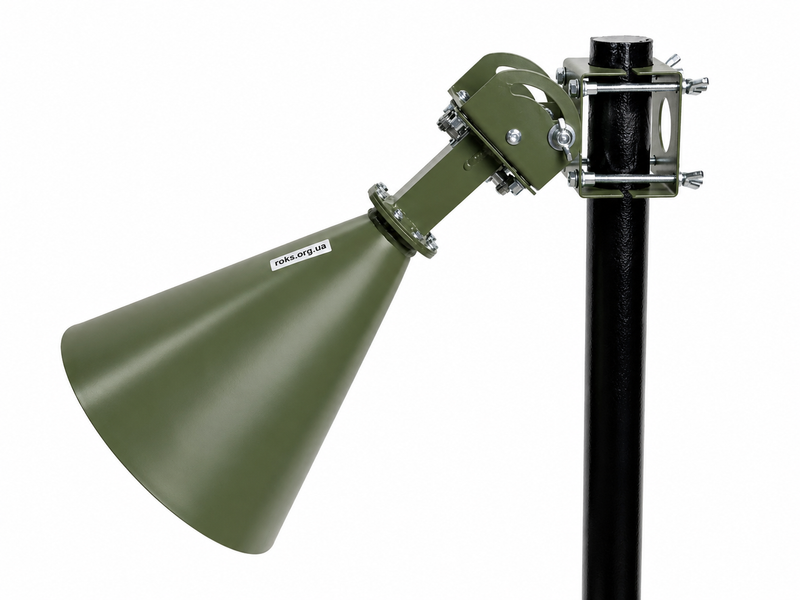

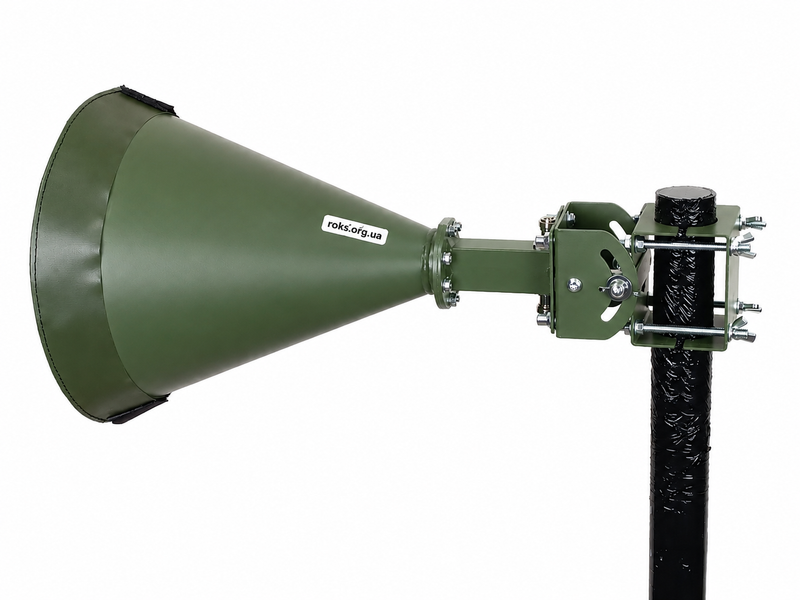

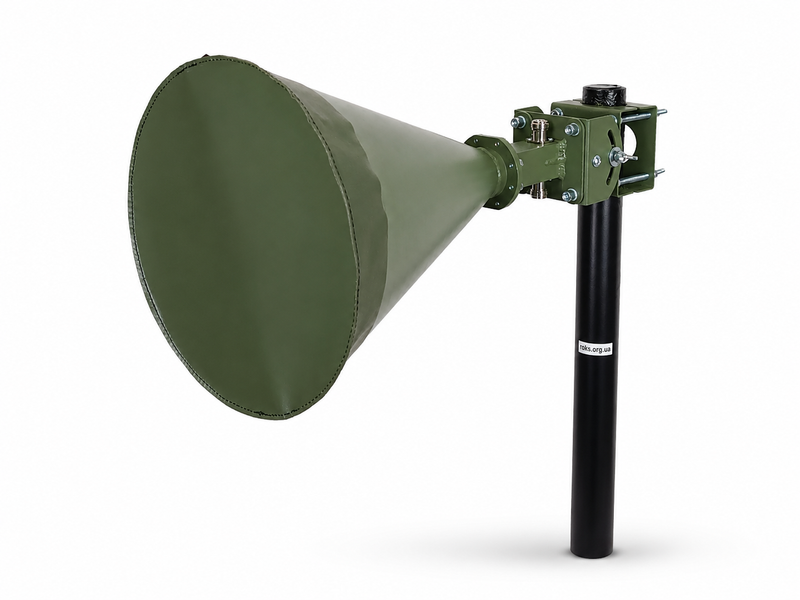

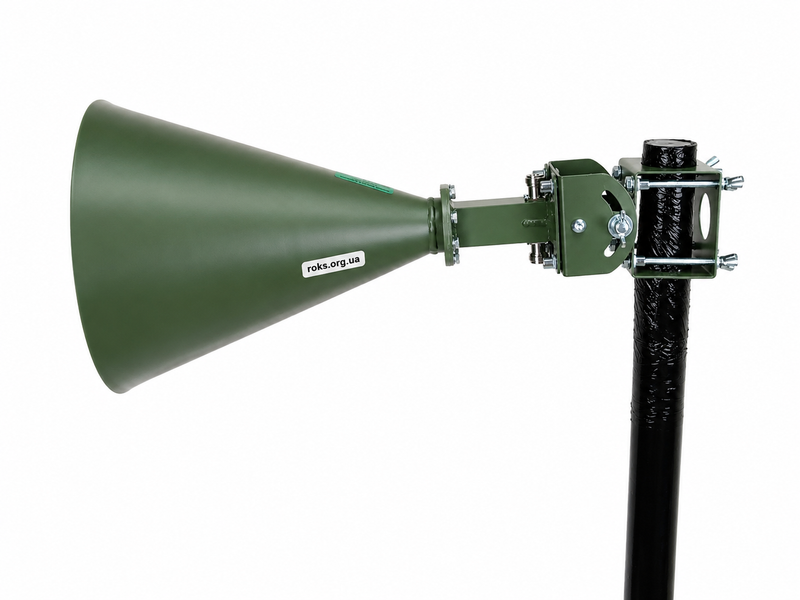

Антена рупорна Wi-Fi S-діапазону працює у діапазоні 2050–2650 МГц та забезпечує підсилення 17.0 дБ при хвильовому опорі 50 Ом. Вона виконана як круговополяризована двополяризаційна антена, тобто одночасно підтримує LHCP і RHCP (ліва та права кругові поляризації), що є практичним рішенням для систем, де важлива стійкість до перевідбиттів, зміни орієнтації та складної радіообстановки. Підключення здійснюється через два (2 шт.) роз’єми N-female, що відповідає двом поляризаційним каналам.

Діаграма направленості становить 28° в обох площинах (по рівню −3 дБ) — це забезпечує керовану спрямованість і ефективне придушення бічних та задніх пелюсток, знижуючи вплив завад із небажаних напрямків. КСХН ≤ 1.5 підтримує коректне узгодження з 50-омним трактом у всій робочій смузі, що важливо як для професійного радіозв’язку, так і для вимірювань.

Допустима потужність у безперервному режимі — до 150 Вт, пікова (короткочасна) — до 200 Вт. Антена має подовжені габарити 305×305×600 мм при вазі 1.6 кг, що дозволяє отримати підвищене підсилення у своєму класі. Постачається з кронштейном для труби діаметром 30–50 мм та захисним чохлом, який зменшує вітрові навантаження на антену.

Антени ТМ “РОКС” виготовляються з власним монтажем комплектуючих і проходять контрольне тестування після складання для підтвердження параметрів та повторюваності характеристик.

Технічні характеристики WI-FI 2050–2650 МГц

Рисунок 1. Діаграма спрямованості антени на частоті 2,45 ГГц.

Призначення та використання

• Ретрансляція та побудова бездротових ліній зв’язку у S-діапазоні 2050–2650 МГц
Антена застосовується для спрямованих ліній зв’язку, де потрібні керована діаграма та підвищена завадостійкість. Підсилення 17.0 дБ підвищує енергетику каналу у робочому напрямку. Діаграма 28° полегшує наведення та контроль зони роботи. Узгодження 50 Ом спрощує інтеграцію з фідерними лініями та апаратурою.

• Моніторинг, РЕР/РЕБ та тактичні застосування на ЛБЗ
Антена використовується в системах радіоелектронної розвідки та радіоелектронної боротьби, де важливі спрямованість і чистота прийому/передавання. Придушення бічних і задніх пелюсток знижує паразитний прийом із сторонніх напрямків. Кругова двополяризація LHCP+RHCP одночасно підвищує стабільність роботи в середовищах із відбиттями. КСХН ≤ 1.5 зменшує втрати та підвищує ефективність тракту.

• Керування БПЛА, виносні пульти та канали Simplex/Duplex
У робочій смузі 2050–2650 МГц антена підходить для побудови стабільних каналів керування та передавання даних. Два поляризаційні канали (LHCP і RHCP) дозволяють реалізовувати схеми з поляризаційним рознесенням або двоканальними рішеннями. Спрямована діаграма 28° забезпечує контрольований промінь і прогнозований рівень сигналу при коректному наведенні. 50-омне узгодження спрощує підключення до типових систем.

• Промислові та польові мережі Wi-Fi і спеціалізовані RF-лінії
Антена використовується для прикладних RF-систем, де потрібні повторювані параметри та механічна стійкість при зовнішньому монтажі. Кронштейн 30–50 мм і захисний чохол підвищують стабільність установки на опорах. Підсилення 17.0 дБ у поєднанні з 28° діаграмою забезпечує кероване покриття. Два N-female спрощують підключення двох поляризацій.

Особливості конструкції та функціонал

• Підсилення 17.0 дБ при подовжених габаритах — спрямований промінь 28°×28°
Подовжена геометрія рупора забезпечує підвищене підсилення у робочій смузі та формує контрольовану діаграму 28° в обох площинах. Це зменшує вплив завад із бокових напрямків і підвищує керованість лінії. Для вимірювальних та тактичних задач важлива повторюваність діаграми. Рішення розраховане на стабільні параметри в експлуатації.

• Кругова двополяризація LHCP+RHCP одночасно та 2× N-female
Антена одночасно підтримує ліву та праву кругові поляризації, що підвищує стійкість каналу в умовах перевідбиттів та змінної орієнтації. Два роз’єми N-female відповідають двом поляризаційним каналам і роблять підключення прямолінійним. Узгодження 50 Ом забезпечує сумісність із типовими РЧ-трактами. Це зменшує кількість перехідників і спрощує монтаж.

• КСХН ≤ 1.5 та придушення бічних/задніх пелюсток
КСХН до 1.5 підтримує коректне узгодження та знижує втрати на відбиття. Придушення бічних і задніх пелюсток підвищує селективність за напрямком і зменшує небажаний прийом поза робочим сектором. У зашумленому ефірі це дає більш стабільні результати. Для РЕР/РЕБ і вимірювань це має практичну цінність.

• Висока механічна стійкість, кронштейн 30–50 мм та захисний чохол
Кронштейн забезпечує монтаж на трубу 30–50 мм, а чохол зменшує вітрові навантаження на антену. Це підвищує стабільність орієнтації при зовнішній установці. Маса до 1.6 кг спрощує монтаж і сервіс. Конструкція орієнтована на польові умови.

• Контроль складання та тестування виробу після виготовлення
Антени ТМ “РОКС” проходять контрольне тестування після складання для підтвердження параметрів. Це зменшує ризик розбіжностей між екземплярами та спрощує введення в експлуатацію. Повторюваність характеристик важлива для професійних систем. Саме тому контроль якості є ключовим.

Переваги використання

• Підсилення 17.0 дБ і керована діаграма 28° — стабільніший канал у робочому напрямку
Спрямованість підвищує корисний рівень сигналу та покращує керованість лінії. Діаграма 28° спрощує наведення та планування зони роботи. Це корисно для зв’язку, вимірювань і тактичних систем. Результат — більш прогнозований рівень сигналу.

• LHCP+RHCP одночасно — стійкість до перевідбиттів і змінної орієнтації
Кругова двополяризація знижує чутливість до небажаних відбиттів і поляризаційних розузгоджень. Це важливо в складній радіообстановці та на об’єктах зі змінними умовами поширення. Кросполяризаційна розв’язка ≥20 дБі підтримує режим у практичних умовах. У результаті канал працює стабільніше.

• КСХН ≤ 1.5 та робота з підвищеною НВЧ-потужністю
Узгодження до 1.5 зменшує відбиття в трактi та підтримує ефективну передачу енергії. Допустима потужність (до 150 Вт безперервно / до 200 Вт піково) дає запас для інтенсивних режимів. Це важливо для прикладних RF-систем і польових комплексів. Підвищується надійність роботи тракту.

• Придатність до рухомих об’єктів (НРК, танки, БТР) — з умовою додаткового кріплення
Антена може застосовуватися на рухомих платформах, однак для таких сценаріїв потрібне додаткове кріплення, яке не входить до комплекту. За правильно підібраного кріплення забезпечується стабільність орієнтації та механічна надійність. Це розширює сценарії застосування в польових комплексах. У стаціонарних умовах штатного кронштейна достатньо.

Комплектація

• Антена рупорна кругової поляризації — 1 шт.

• Кріпильний комплект — 1 шт.

• Технічний паспорт / Інструкція з експлуатації — 1 шт.

Потрібна рупорна антена 2050–2650 МГц з підсиленням 17.0 дБ, круговою двополяризацією LHCP+RHCP одночасно, 2× N-female та узгодженням 50 Ом для зв’язку, РЕР/РЕБ або керування БПЛА? Замовляйте — підкажемо оптимальний монтаж на трубу 30–50 мм та схему підключення двох поляризацій під ваш сценарій.

Ви можете купити рупорну антену Wi-Fi 2050–2650 МГц для професійних радіосистем і вимірювань або замовити під конкретний проєкт з урахуванням умов розміщення, фідерного тракту та режимів роботи. Вироби ТМ “РОКС” проходять контроль складання та тестування, доступна доставка по Україні та за кордон.
