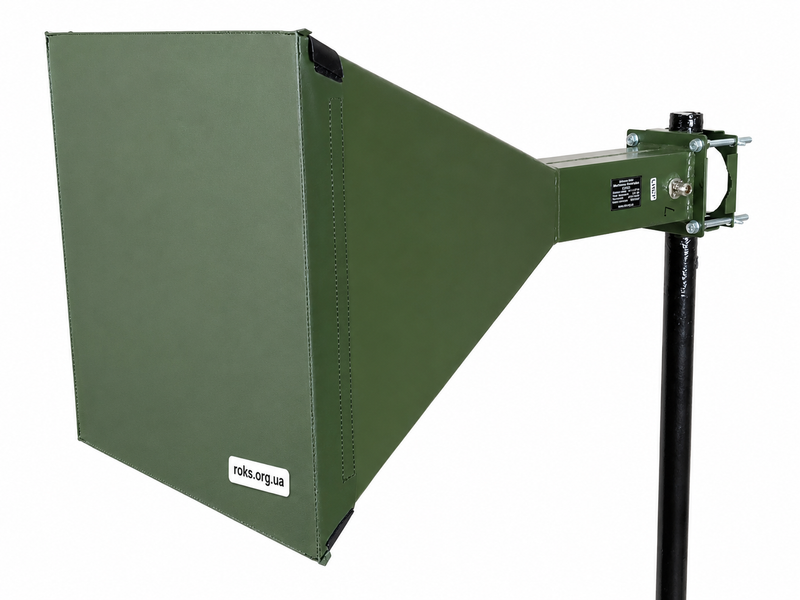

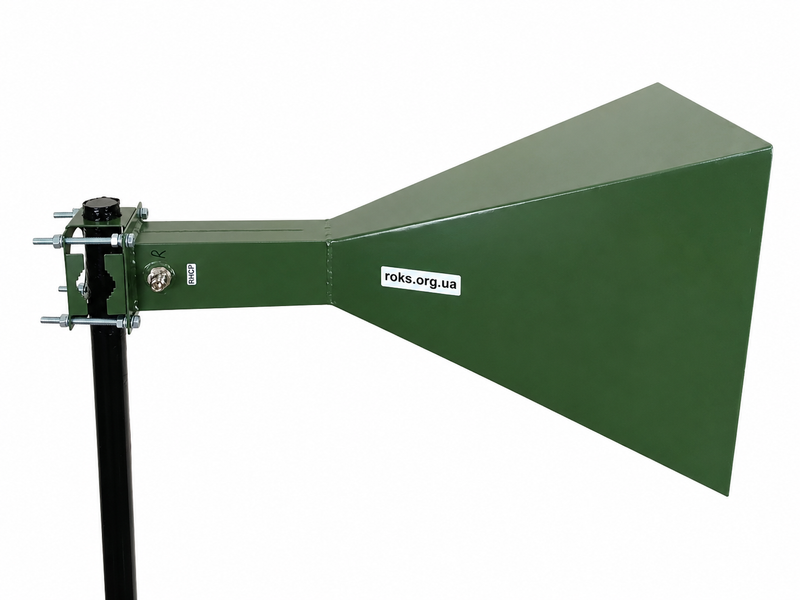

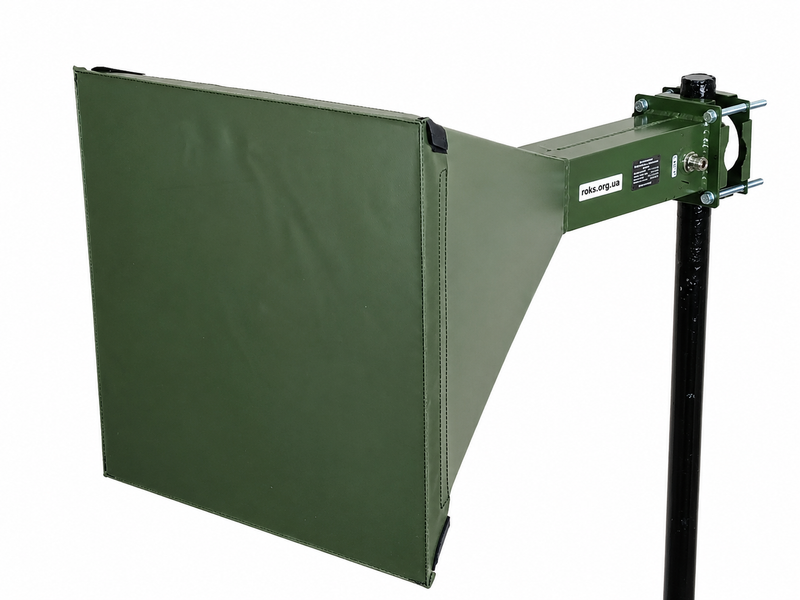

Horn Wi-Fi RHCP/LHCP 2,3–2,6 ГГц 18,5 дБі: подвійна кругова поляризація, N type female, 50 Ом

Антена рупорна пірамідальна Horn Wi-Fi RHCP-LHCP ТМ “РОКС” часто шукають і обирають тоді, коли потрібен стабільний канал у S-діапазоні (тобто на частотах в діапазоні 2,3-2,6 ГГц) з мінімізацією перевідбиттів та впливу перешкод на шляху передавання сигналу. Ця антена працює в діапазоні 2300 … 2600 МГц і підтримує одночасно дві поляризації: кругову поляризацію і RHCP та LHCP, що допомагає застосовувати одну антену замість двох окремих! Для практичних задач важливі наступні параметри:

1) підсилення 18,5 дБі

та

2) діаграма направленості 20 град. (20х20 градусів, тобто по вертикалі та горизонталі)

що дають дають концентрований промінь і контроль покриття (приймання і передавання сигналу) в обох площинах (у вертикальній та горизонтальній - кут місця та азимут відповідно).

Коефіцієнт еліптичності 0,5 дБ у даної рупорної антени Horn Wi-Fi RHCP-LHCP ТМ “РОКС”  говорить про те, наскільки поляризація хвилі відхиляється від ідеальної кругової, що позитивно впливає на стабільність лінку в складних умовах.

Узгодження хвильового опору тракту на рівні 50 Ом (роз’єм N-type female) та КСХН ≤ 1.5 забезпечують стабільну й надійну роботу радіочастотного тракту з мінімальними втратами. Рупорна пірамідальна антена Horn Wi-Fi з роз’ємом N-type female дозволяє підібрати сумісний тип підключення до конкретного обладнання.

Технічні характеристики

Призначення та використання

• Ретрансляція та побудова потужних бездротових ліній радіозв’язку (RHCP+LHCP одночасно)
Антена використовується для формування спрямованого каналу в S-діапазоні з контрольованою діаграмою 20° та підсиленням 18.5 dBi. Одночасна підтримка RHCP і LHCP зменшує чутливість до перевідбиттів і підвищує стабільність зв’язку в складній радіообстановці. Це практично для інфраструктурних лінків, вузлів ретрансляції та наземних станцій. Узгодження 50 Ом забезпечує сумісність із типовими РЧ-трактами.

• Моніторинг, РЕР/РЕБ-системи та тактичні застосування
Антена підходить для систем моніторингу та спеціалізованих РЧ-комплексів, де важливі керована спрямованість і робота з підвищеною потужністю. Допустимі режими потужності (до 150 Вт безперервно / до 200 Вт піково) забезпечують запас для інтенсивних сценаріїв. КСХН ≤ 1.5 зменшує втрати в трактi та підвищує ефективність передачі. Діаграма 20° полегшує наведення і знижує взаємовплив з небажаними напрямками.

• Передавання відеозв’язку для FPV та розширення зони покриття
Для спрямованих відеолінків у смузі 2.3–2.6 ГГц важливі стабільна геометрія променя та зменшення впливу відбиттів. Кругова двополяризація RHCP+LHCP одночасно підвищує стійкість каналу при багатопроменевості. Підсилення 18.5 dBi забезпечує запас по рівню сигналу на дальніх дистанціях. Це дозволяє розширювати робочу зону наземного пункту та підвищувати якість зв’язку.

• Промислові та польові мережі Wi-Fi і спеціалізовані RF-лінії
Антена застосовується у промислових і польових мережах, де потрібні повторювані параметри та керована діаграма спрямованості. Одночасні RHCP/LHCP поляризації дозволяють адаптувати канал під конкретну конфігурацію системи. Монтаж на трубу ф30–ф50 мм спрощує розгортання на майданчику. Це практично для тимчасових вузлів і мобільних комплексів.

• Експлуатація на рухомих об’єктах
Механічно жорстка рупорна конструкція та кронштейн під трубу ф30–ф50 мм дозволяють використовувати антену на НРК, танках, БТР та інших платформах. Керована діаграма 20° зменшує прийом/випромінювання поза робочою зоною. Запас по потужності корисний у сценаріях зі складною радіообстановкою. При правильному монтажі забезпечується стабільна робота під час переміщення і вібрацій.

Особливості конструкції та функціонал

• Оптимальний параметр “підсилення/габарити” для класу 18.5 dBi
Підсилення 18.5 dBi реалізоване в габаритах 400×400×660 мм, що забезпечує практичний баланс між енергетикою каналу та габаритами антени. Це спрощує розміщення на опорах і рамах без переходу до громіздких антенних систем. Керована діаграма спрямованості забезпечує прогнозований результат при налаштуванні. Рішення зручне для професійних інсталяцій.

• Кругова двополяризація RHCP+LHCP одночасно та 2× N type female
Одночасна підтримка лівої і правої кругових поляризацій підвищує стійкість до відбиттів і багатопроменевості. Два роз’єми N type female відповідають двом поляризаційним каналам і спрощують підключення. 50 Ом забезпечує сумісність із типовими фідерами та RF-обладнанням. Це підвищує гнучкість системи при налаштуванні та експлуатації.

• КСХН ≤ 1.5 і робота з підвищеною потужністю
КСХН до 1.5 зменшує відбиття і втрати в РЧ-тракті, що важливо при роботі з підвищеною потужністю. Допустимі режими (до 150 Вт безперервно / до 200 Вт піково) забезпечують запас для інтенсивних сценаріїв. Це підвищує стабільність роботи передавача та прогнозованість каналу. Для професійних задач контроль узгодження є критичним.

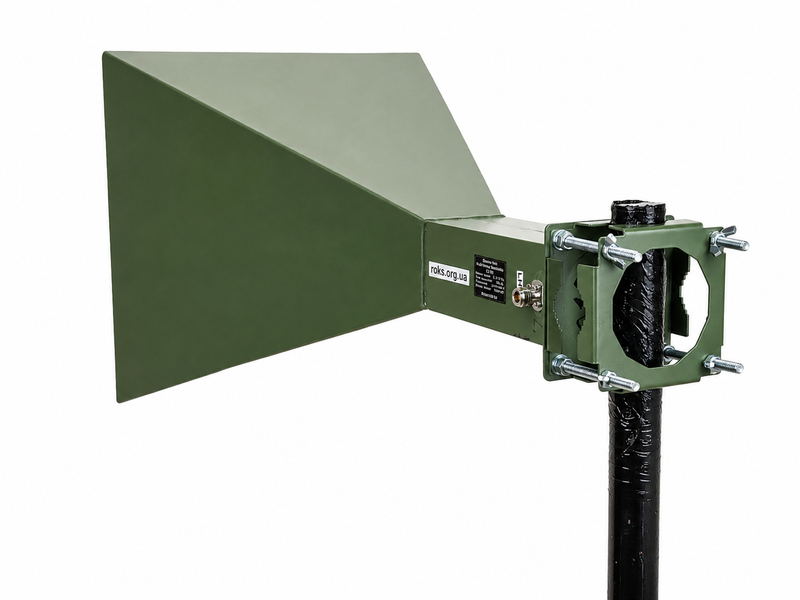

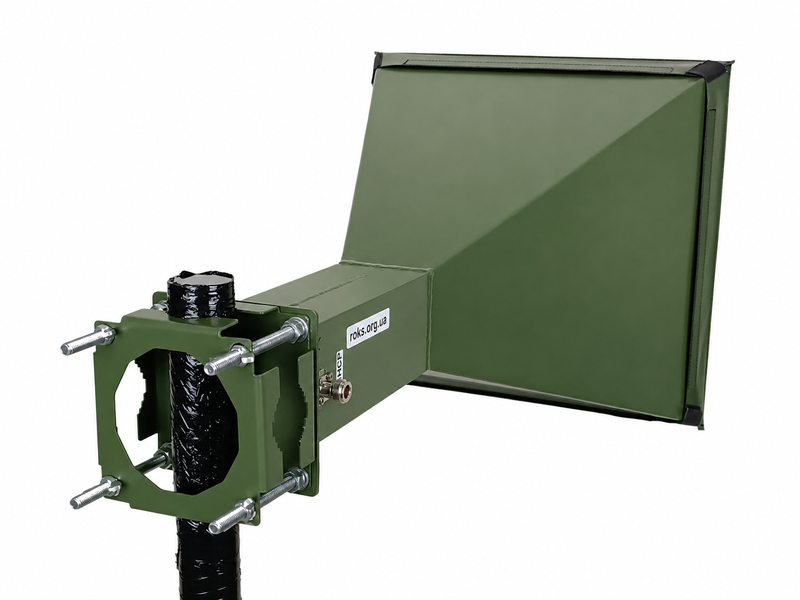

• Механічна стійкість і монтаж на місцевості (ф30–ф50 мм)
Конструкція пірамідального рупора забезпечує геометричну жорсткість і стабільність діаграми. Кронштейн під трубу ф30–ф50 мм спрощує установку на стандартні опори та рами. Це зручно для зовнішніх інсталяцій і мобільних платформ. Фіксація забезпечує збереження орієнтації антени при вітрі та вібраціях.

• Власне складання та тестування після виготовлення
Контрольні перевірки після виробництва підтверджують параметри та повторюваність виробу. Це зменшує ризик відхилень між екземплярами та спрощує запуск на об’єкті. Для систем зв’язку у завадах важлива повторюваність діаграми й узгодження. Тому контроль якості є практично значущою перевагою.

Переваги використання

• Спрямованість 18.5 dBi та діаграма 20° — керований канал зв’язку
Поєднання 18.5 dBi та діаграми 20° забезпечує контроль робочого напрямку й спрощує наведення. Це підвищує стабільність лінка у завадах і зменшує прийом сторонніх сигналів. Для інфраструктурних ліній це дає прогнозовані результати. Параметри зручні для точних інсталяцій.

• RHCP+LHCP одночасно — стійкіша робота при відбиттях
Одночасна підтримка правої та лівої кругових поляризацій зменшує втрати при багатопроменевості та перевідбиттях. Це корисно на промислових майданчиках і в локаціях зі складною геометрією. Два поляризаційні канали дають більшу гнучкість при побудові системи. У результаті зв’язок стабільніший у змінних умовах.

• Узгодження 50 Ом, КСХН ≤ 1.5 та допустимі режими потужності
Параметри узгодження зменшують втрати в трактi та підвищують ефективність передачі. Допустимі режими потужності (до 150 Вт безперервно / до 200 Вт піково) дозволяють експлуатувати антену в інтенсивних сценаріях. Це важливо для моніторингу, ретрансляції та спеціалізованих RF-систем. Комбінація параметрів підвищує надійність тракту.

• Механічна стійкість і придатність до мобільних платформ
Жорстка конструкція та кронштейн 30–50 мм забезпечують надійну установку на опорах і рамах. Це робить антену придатною для НРК/танків/БТР та польових комплексів. Збереження орієнтації критичне для спрямованих антен, і тут це забезпечується конструктивно. У підсумку антена стабільно працює в реальних умовах.

Особливості кругової поляризації антени Horn Wi-Fi від ТМ “РОКС”

Кругова поляризація, реалізована в антені Horn Wi-Fi, забезпечує значні переваги порівняно з лінійною поляризацією, особливо в умовах багаторазового відбиття сигналу. Кругова поляризація дозволяє зменшити втрати сигналу при відбиттях від різних поверхонь та забезпечує більш стабільний зв'язок незалежно від орієнтації приймальної та передавальної антен. Можливість вибору між правою та лівою круговою поляризацією надає додаткову гнучкість при побудові бездротових систем.

Корисні функції антени

• Підтримка правої (RHCP — Right-Hand Circular Polarization — права кругова поляризація) та лівої (LHCP — Left-Hand Circular Polarization — ліва кругова поляризація) кругової поляризації.

• Високий коефіцієнт спрямованості для концентрованого сигналу.

• Низький рівень бокових пелюсток для мінімізації перешкод.

• Відмінне узгодження з коаксіальним фідерним трактом 50 Ом.

• Широкий діапазон робочих частот 2,3-2,6 ГГц.

• Міцна конструкція з алюмінієвого сплаву.

• Опція вибору типу роз'єму (N type  female або SMA).

Сумісність роз'ємів антени

Антена рупорна Horn Wi-Fi оснащена коаксіальним роз'ємом типу N-«гніздо», що є стандартним рішенням для професійного радіочастотного обладнання та забезпечує надійне та якісне з'єднання з фідерним кабелем. Також передбачена опція замовлення антени з роз'ємом типу SMA female, що розширює її сумісність з різними типами радіоелектронних пристроїв та вимірювальної апаратури.

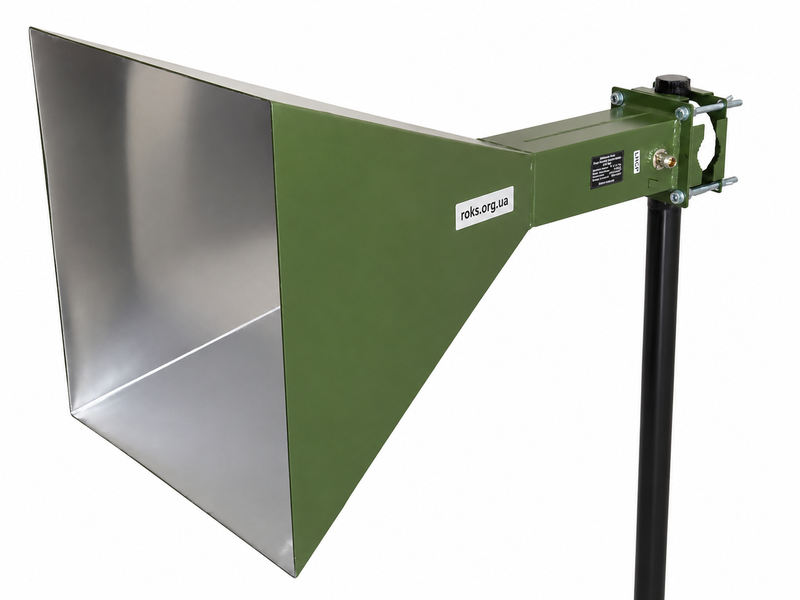

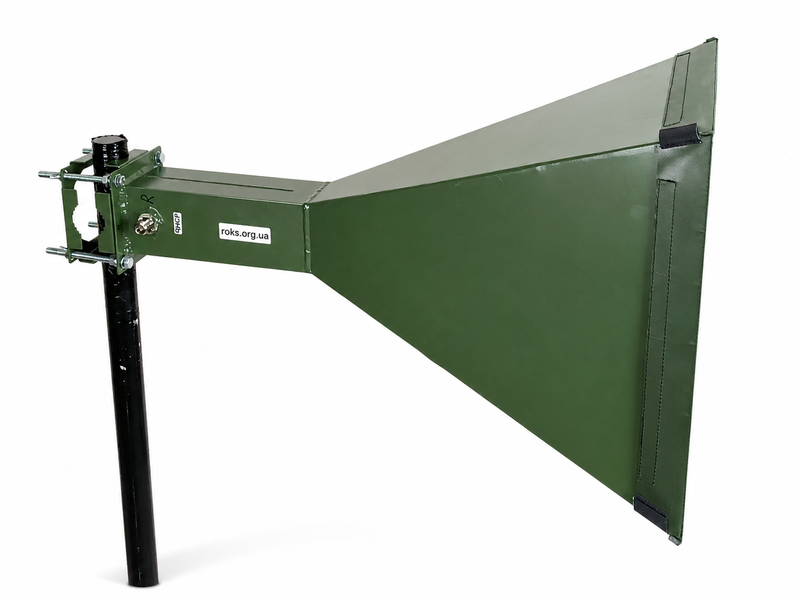

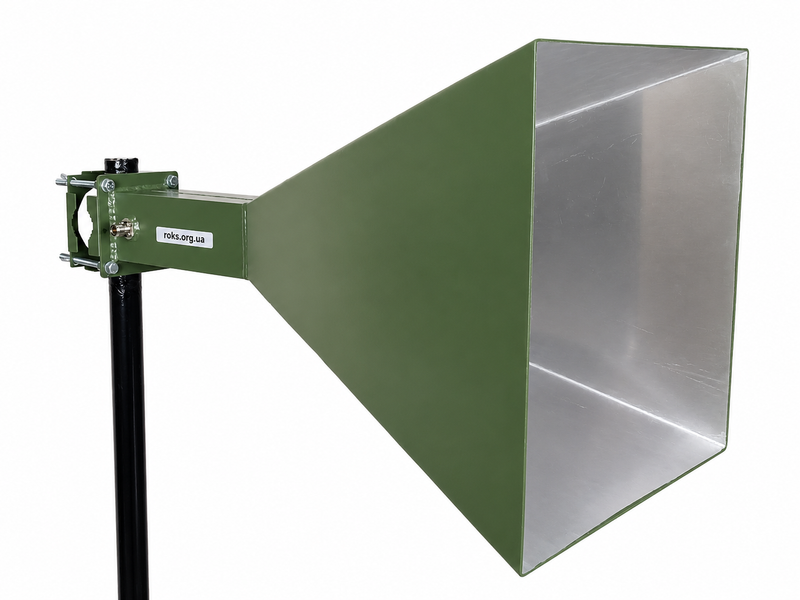

Конструктивні особливості антени рупорної

Антена рупорна Horn Wi-Fi має міцну та надійну конструкцію, виконану у вигляді пірамідального рупора на базі прямокутного хвилеводу розміром 76 х 76 мм. Для виготовлення антени використано високоякісний алюмінієвий сплав, що забезпечує її довговічність та стійкість до зовнішніх впливів. У хвилевідній частині рупора вмонтовано елементи коаксіально-хвилеводного переходу з коаксіальним роз'ємом типу N-«гніздо» (або SMA на замовлення).


Комплектація

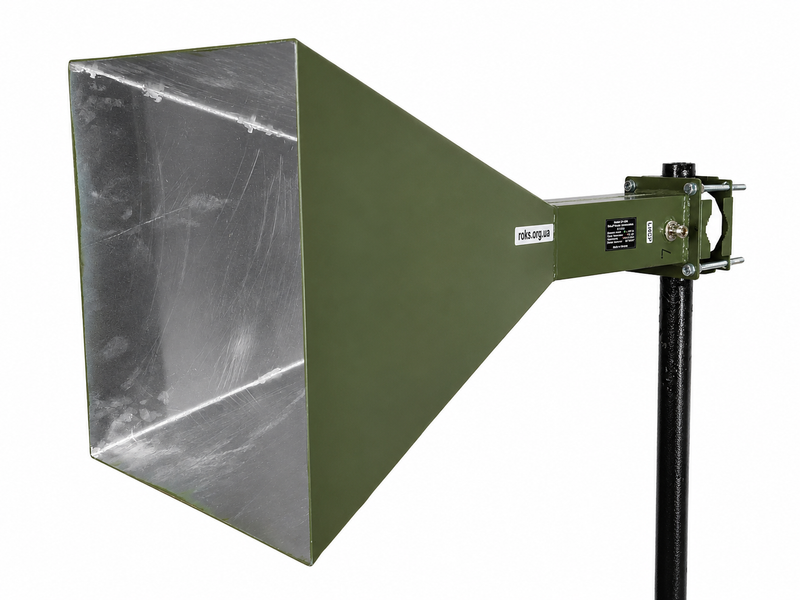

Антена рупорна HORN Wi-Fi RHCP-LHCP ТМ “РОКС” з круговою поляризацією 2,3-2,6 ГГц 50Ом N type  female 400х400х660 мм — 1 шт.

Пакування

Антена рупорна Horn Wi-Fi поставляється в надійній упаковці, що забезпечує її захист під час транспортування та зберігання. Упаковка включає необхідні фіксуючі елементи для запобігання пошкодженню антени.

Антена рупорна Horn Wi-Fi з круговою поляризацією ТМ “РОКС” є ідеальним вибором для професіоналів, які потребують високоефективну та надійну антену для роботи в діапазоні 2,3-2,6 ГГц. Її висока спрямованість, підтримка RHCP (Right-Hand Circular Polarization — права кругова поляризація) та LHCP (Left-Hand Circular Polarization — ліва кругова поляризація), а також можливість вибору типу роз'єму роблять її універсальним рішенням для різноманітних завдань. Рекомендуємо придбати цю антену для забезпечення стабільного та якісного бездротового зв'язку.

Потрібна рупорна антена Horn Wi-Fi 2300–2600 МГц з підсиленням 18.5 dBi, круговою двополяризацією RHCP+LHCP одночасно, 2× N type female та узгодженням 50 Ом для ретрансляції, FPV-відеолінків або спеціалізованих RF-систем? Замовляйте — підкажемо оптимальний монтаж на трубу ф30–ф50 мм і підключення кожної поляризації під ваш сценарій.

Ви можете купити рупорну антену Horn Wi-Fi RHCP-LHCP 2.3–2.6 ГГц для професійних систем зв’язку або замовити під конкретний проєкт — з урахуванням умов монтажу, фідерного тракту та вимог до потужності. Доступне виготовлення з можливістю адаптації параметрів і підбору комплектації.

Антенні рішення ТМ “РОКС” розробляються та виготовляються з контрольним тестуванням, а також доступна доставка по Україні та за кордон.
