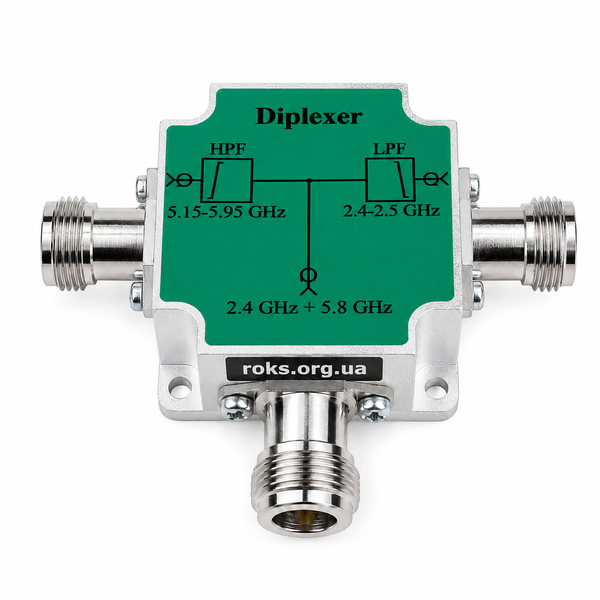

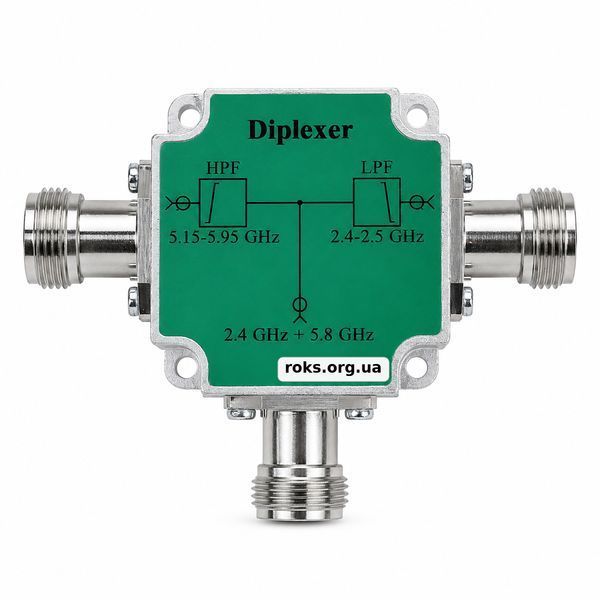

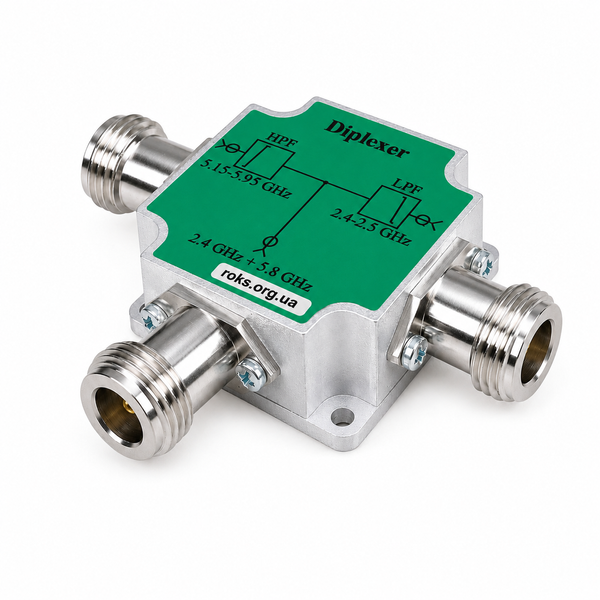

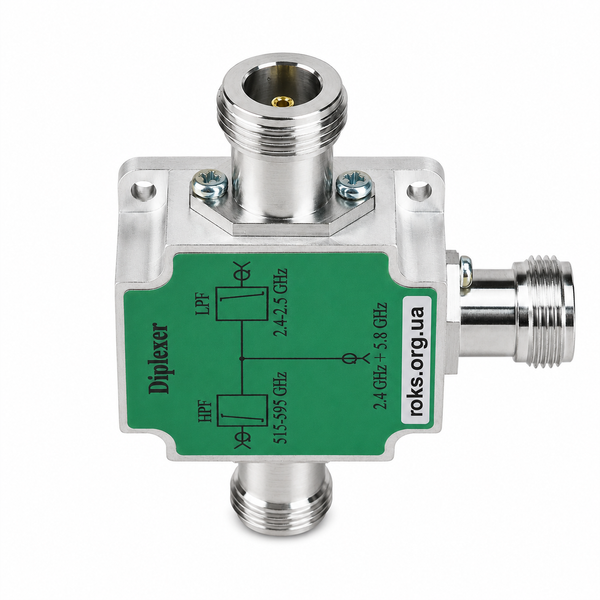

Дводіапазонний diplexer N-female для об’єднання або розділення 2.4 та 5 ГГц по одному кабелю
Дводіапазонний диплексер Wi-Fi для частот 2,4–2,5 ГГц та 5,15–5,95 ГГц призначений для побудови акуратної інфраструктури, де потрібно об’єднати або розділити смуги 2.4 і 5 ГГц у межах одного коаксіального тракту. Пристрій дозволяє організувати роботу двох діапазонів через спільний кабель, що спрощує монтаж, зменшує кількість з’єднань і полегшує обслуговування вузла зв’язку.
У робочих смугах диплексер має втрати не більше 1,0 дБ та високий рівень розв’язки між діапазонами: не менше 39,9 дБ для каналу 2,4–2,5 ГГц та не менше 31,0 дБ для каналу 5,15–5,95 ГГц. Це допомагає знизити взаємні перешкоди між смугами та підтримати стабільну передачу даних у двосмугових Wi-Fi системах. Узгодження по КСХН (1,27–1,33 залежно від порту) додатково покращує передбачуваність роботи тракту.

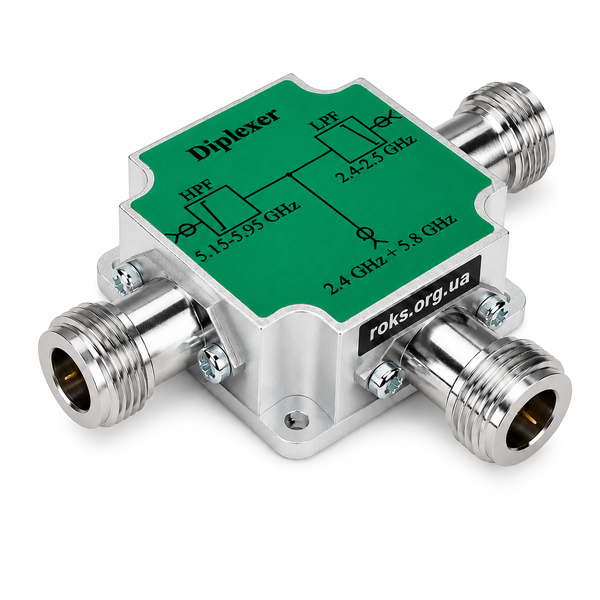

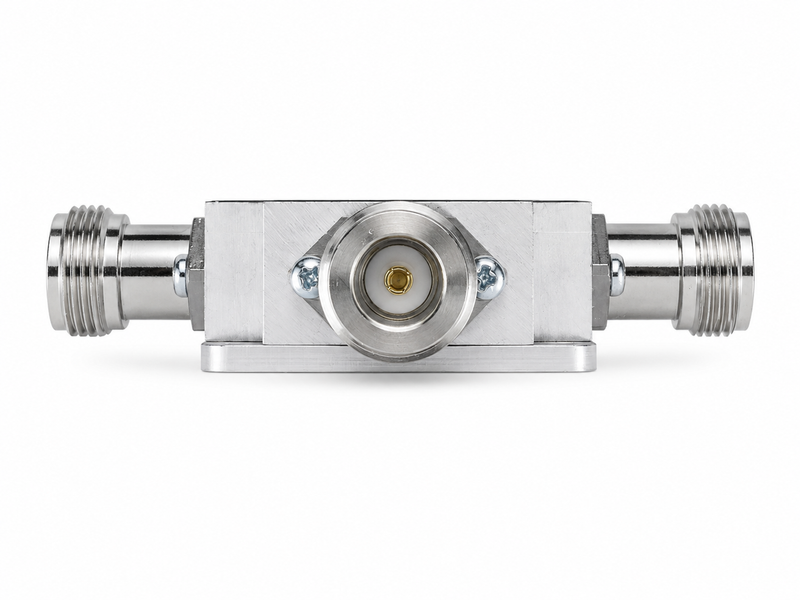

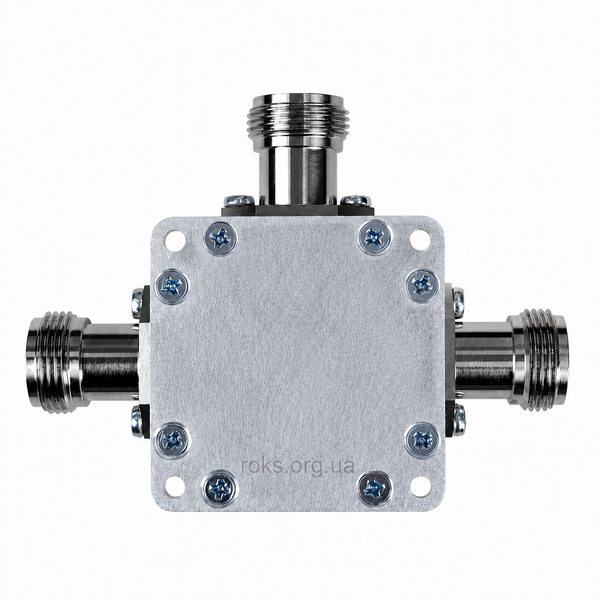

Модель оснащена роз’ємами N-type (гніздо), які відрізняються механічною надійністю та підходять для професійних інсталяцій, у тому числі при монтажі на щоглі або в зовнішніх антенних вузлах. Міцний металевий корпус захищає внутрішні компоненти та робить пристрій практичним рішенням як для приміщень, так і для зовнішнього встановлення.
Технічні характеристики Wi-Fi 2,4–2,5 / 5,15–5,95 ГГц
|
Характеристика |
Значення для діапазону 2,4-2,5 ГГц |
Значення для діапазону 5,15-5,95 ГГц |
|
Робочий діапазон частот |
2,4…2,5 ГГц |
5,15…5,95 ГГц |
|
Коефіцієнт передачі (втрати), не більше |
- 1,0 дБ |
- 1,0 дБ |
|
Коефієнт розв'язки, не менше |
- 39,9 дБ |
- 31,0 дБ |
|
КСХН на роз’ємі «2,4 ГГц», не більше |
1,27 |
- |
|
КСХН на роз’ємі «5,8 ГГц», не більше |
- |
1,30 |
|
КСХН на роз’ємі «2,4 ГГц + 5,8 ГГц», не більше |
1,30 |
1,33 |
|
Тип роз'ємів |
N гніздо |
N гніздо |
Призначення та використання
• Об’єднання/розділення 2.4 і 5 ГГц у спільному тракті
Пристрій застосовується для організації двосмугового підключення через один коаксіальний кабель. Це спрощує інфраструктуру та зменшує кількість кабельних з’єднань. Висока розв’язка між смугами допомагає знизити взаємні перешкоди. У результаті з’єднання працює стабільніше.
• Професійні інсталяції з роз’ємами N-type (гніздо)
Роз’єми N підходять для вузлів, де важлива механічна надійність і стабільний контакт. Це корисно для антенних систем, монтажу на щоглі та технічних вузлів зв’язку. Узгодження по КСХН підтримує коректну роботу тракту. Пристрій зручно інтегрується у мережеву інфраструктуру.
Особливості конструкції та функціонал
• Низькі втрати до 1 дБ і висока розв’язка між діапазонами
Диплексер зберігає практичну ефективність тракту та допомагає уникати взаємного впливу смуг. Це важливо при одночасній роботі 2.4 і 5 ГГц. Розв’язка 39,9/31 дБ підтримує чистоту розділення. У результаті мережа поводиться більш передбачувано.
• Металевий корпус для надійного монтажу
Міцний корпус підходить для технічних умов експлуатації та забезпечує захист внутрішніх елементів. Це корисно при встановленні на щоглі або в зовнішніх вузлах. Конструкція орієнтована на стабільну роботу в інфраструктурних рішеннях. Пристрій зручний для довготривалої експлуатації.
Переваги використання
• Менше кабелів і з’єднань у дводіапазонній Wi-Fi системі
Спільний тракт для двох смуг дозволяє зробити інсталяцію акуратнішою і простішою в обслуговуванні. Зменшується кількість точок потенційних втрат. Монтаж прискорюється, а логіка підключення стає зрозумілішою. Це особливо зручно для антенних вузлів.
• Стабільніша робота двох діапазонів завдяки розв’язці 39,9/31 дБ
Висока розв’язка знижує взаємні перешкоди та допомагає підтримувати якість передачі даних. Це важливо у щільному ефірі та на об’єктах із високими вимогами до стабільності. Втрати до 1,0 дБ не “перевантажують” тракт зайвим ослабленням. У підсумку система працює рівніше.
• Надійні N-роз’єми для професійних підключень
N-type (гніздо) підходить для довготривалих інсталяцій і зовнішніх вузлів. Механічна надійність з’єднання зменшує ризики деградації контакту. Низькі втрати на з’єднанні підтримують якість сигналу. Це практичний вибір для інфраструктурних рішень.
Корисні функції
-
Об'єднання сигналів WiFi 2,4 ГГц та 5 ГГц для передачі по одному кабелю
-
Розділення сигналів WiFi 2,4 ГГц та 5 ГГц, що надходять по одному кабелю, на два окремі виходи
-
Підтримка частотних діапазонів 2,4-2,5 ГГц та 5,15-5,95 ГГц
-
Низькі втрати в робочих діапазонах частот (не більше 1,0 дБ)
-
Високий коефіцієнт розв'язки між діапазонами (не менше 29,5 дБ)
-
Використання надійних роз'ємів типу N (гніздо)
Сумісність з WiFi роутерами та обладнанням
Диплексор роутера WiFi сигналів 2,4-2,5 ГГц та 5,15-5,95 ГГц сумісний з широким спектром WiFi роутерів, точок доступу та іншого бездротового обладнання, що працює в зазначених частотних діапазонах. Він може використовуватися для підключення дводіапазонних антен до роутерів з одним роз'ємом для зовнішньої антени або для об'єднання сигналів від двох різних пристроїв в одну антенну систему.
Комплектація
-
Диплексер з роз’ємами N-type (гніздо) — 1 шт.
Пакування
Диплексер поставляється в індивідуальній упаковці, яка забезпечує його захист під час транспортування та зберігання. Зазвичай це картонна коробка або поліетиленовий пакет.
Якщо вам необхідно оптимізувати вашу WiFi мережу шляхом об'єднання або розділення сигналів 2,4 ГГц та 5 ГГц діапазонів, диплексор роутера WiFi сигналів з роз'ємами типу N гніздо стане надійним та ефективним рішенням. Його високі технічні характеристики та якісне виконання забезпечать стабільну роботу вашої бездротової інфраструктури. Рекомендуємо придбати цей пристрій для покращення вашої мережі.
