Коаксіальний кабель CAVEL WL500ZHN, аналог LMR500, 50 Ом, низькі втрати, 5,8 ГГц - Італія

Коаксіальний кабель CAVEL WL500ZHN 50 Ом - це професійний низьковтратний RF-кабель для передавання високочастотних сигналів у антенних, телекомунікаційних та радіочастотних системах. Найчастіше кабель використовується для підключення антен, передавачів, ретрансляторів, підсилювачів, базових станцій та іншого обладнання, де важливо зменшити втрати сигналу у фідерному тракті.

WL500ZHN підходить для системних інтеграторів, операторів телекомунікаційного обладнання, інженерів РЧ-систем, монтажних організацій та розробників професійних комплексів зв'язку. Кабель має хвильовий опір 50 Ом, зовнішній діаметр 12,7 мм та мідний центральний провідник діаметром 3,4 мм.

На частоті 5800 МГц загасання кабелю становить 23,8 дБ/100 м. Центральний провідник із міді та комбінований екран із фольги APAS і обплетення CuSn забезпечують стабільні електричні параметри кабельного тракту. CAVEL WL500ZHN виробляється в Італії та належить до класу низьковтратних коаксіальних кабелів, які використовуються як аналог рішень типу LMR500.

ПрАТ "РОКС" пропонує кабель CAVEL WL500ZHN необхідної довжини, а також виготовлення готових кабельних збірок, пігтейлів і перехідних кабелів із встановленням сумісних РЧ-роз'ємів:

Технічні характеристики коаксіального кабелю CAVEL WL500ZHN 50 Ом

Призначення та використання коаксіального кабелю CAVEL WL500ZHN

• Антенно-фідерний кабель 50 Ом для професійних РЧ-систем.

CAVEL WL500ZHN використовується для з'єднання антен із приймальним або передавальним обладнанням. Кабель підходить для побудови 50-омних фідерних трактів, де важливі стабільні електричні характеристики та зменшення втрат сигналу на кабельній ділянці.

• Коаксіальний кабель для систем Wi-Fi 2,4 / 5,8 ГГц.

Кабель може застосовуватися у сумісних антенних системах Wi-Fi, радіомостах і професійних бездротових вузлах. Для частоти 5800 МГц заявлене загасання становить 23,8 дБ/100 м, що дозволяє попередньо розрахувати втрати залежно від довжини конкретної кабельної траси.

• Підключення базових станцій, ретрансляторів і підсилювачів.

WL500ZHN може використовуватися у стаціонарних телекомунікаційних системах, ретрансляційних вузлах і професійних приймально-передавальних комплексах. Хвильовий опір 50 Ом забезпечує інтеграцію з відповідним РЧ-обладнанням, антенами та коаксіальними компонентами.

• Магістральні кабельні ділянки професійних систем зв'язку.

Зовнішній діаметр 12,7 мм і масивний мідний центральний провідник роблять кабель практичним рішенням для стаціонарних фідерних ліній. WL500ZHN доцільно використовувати там, де тонший кабель створює надмірні втрати або не відповідає вимогам конкретного РЧ-тракту.

• Виготовлення кабельних збірок і пігтейлів під конкретне обладнання.

Через діаметр і мінімальний радіус вигину WL500ZHN не завжди доцільно підключати безпосередньо до компактного обладнання з мініатюрними РЧ-інтерфейсами. У таких системах можуть використовуватися перехідні кабелі або пігтейли з відповідними типами роз'ємів.

ПрАТ "РОКС" може виконати встановлення РЧ-роз'ємів і виготовлення кабельних збірок відповідно до конфігурації антенного або телекомунікаційного тракту.

Особливості конструкції та функціонал кабелю CAVEL WL500ZHN

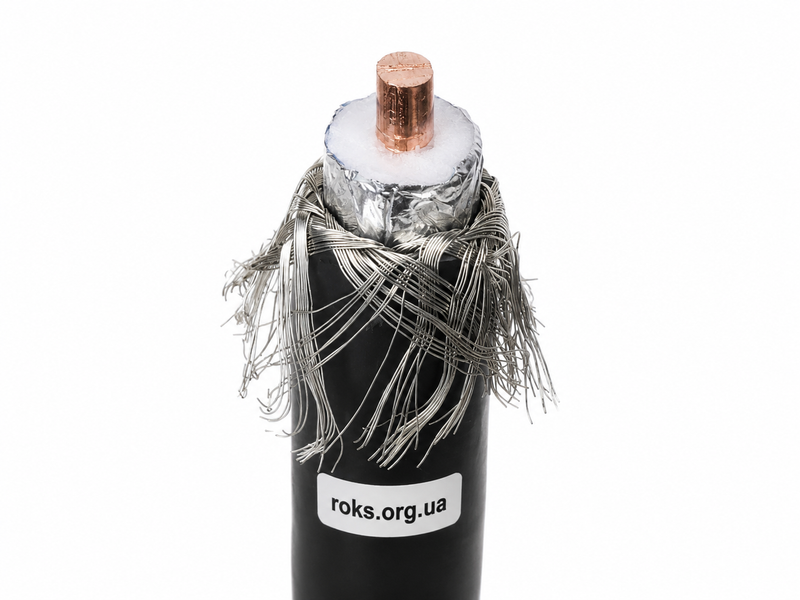

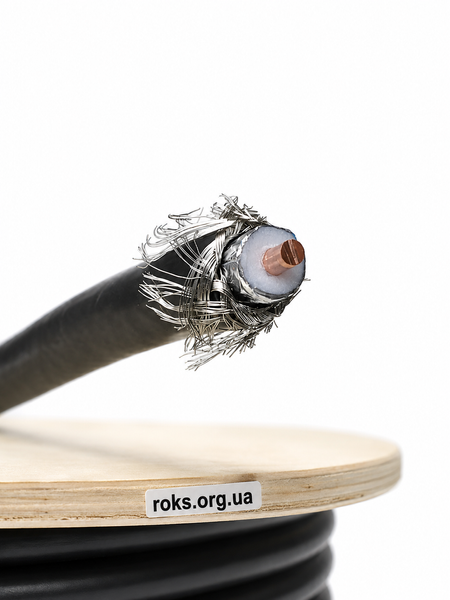

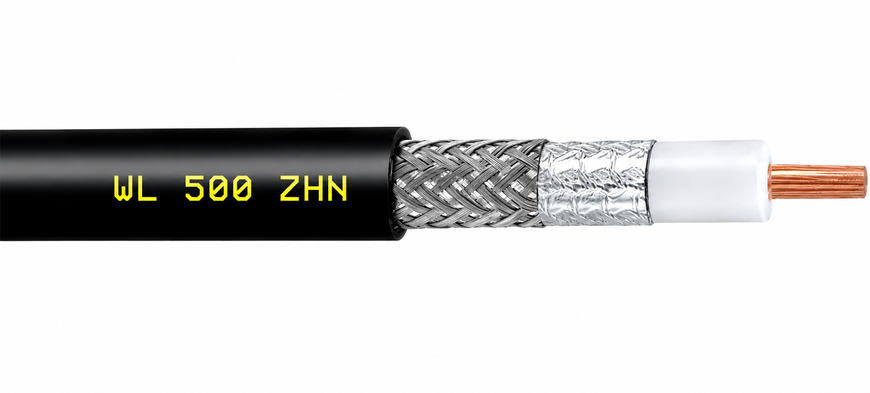

Коаксіальний кабель складається з центрального провідника, діелектричного шару, зовнішнього екрану та захисної оболонки. Співвісне розташування провідників формує контрольований 50-омний тракт для передавання радіочастотного сигналу.

• Мідний центральний провідник діаметром 3,4 мм.

Центральна жила виготовлена з міді Cu та має діаметр 3,4 мм. Опір внутрішнього провідника становить 2,1 Ом/км, що є важливим параметром для розрахунку електричних характеристик довгих кабельних ліній.

• Діелектрик PEG/PE діаметром 9,4 мм.

Діелектричний шар розділяє центральний і зовнішній провідники та підтримує геометрію коаксіальної конструкції. Швидкість поширення сигналу у кабелі становить 86%.

• Комбіноване екранування APAS і CuSn.

Конструкція екрану містить фольгу APAS та обплетення CuSn 78%. Комбінована структура зовнішнього провідника використовується для екранування внутрішнього РЧ-тракту та формування коаксіальної лінії передавання.

• LSZH оболонка діаметром 12,7 мм.

Зовнішня оболонка виконана з LSZH-матеріалу. Такий тип оболонки застосовується у кабельних рішеннях, де важливі характеристики матеріалу щодо димо- та газовиділення під час горіння.

• Мінімальний радіус вигину 100 мм.

Під час монтажу необхідно враховувати механічні характеристики кабелю та не виконувати різких перегинів. Дотримання мінімального радіуса вигину допомагає зберегти геометрію коаксіальної конструкції та електричні параметри кабельної лінії.

• Хвильовий опір 50 ±2 Ом для професійних RF-трактів.

Кабель розрахований на роботу у 50-омних радіочастотних системах. Для коректної роботи антена, кабель, роз'єми та підключене обладнання повинні бути узгоджені за хвильовим опором і робочим частотним діапазоном.

Переваги використання коаксіального кабелю CAVEL WL500ZHN

• Низьковтратний кабель для високочастотних антенних трактів.

WL500ZHN орієнтований на системи, у яких втрати кабельної лінії мають суттєвий вплив на загальний енергетичний баланс. У порівнянні з тоншими коаксіальними кабелями великого метражу використання кабелю класу WL500 може бути доцільнішим для професійних антенних і фідерних ліній.

• Великий мідний центральний провідник для стабільного РЧ-тракту.

Мідна жила діаметром 3,4 мм є однією з ключових конструктивних особливостей WL500ZHN. У поєднанні з геометрією діелектрика та зовнішнього провідника вона забезпечує заявлені електричні характеристики кабелю.

• Екран із фольги та металевого обплетення.

Комбіноване екранування є важливою перевагою для професійних РЧ-ліній. Фольга APAS і обплетення CuSn формують зовнішній провідник коаксіального кабелю та забезпечують екранування сигнального тракту.

• Підходить для виготовлення кабельних збірок із N-type та QMA.

Для інтеграції кабелю у конкретну систему можливе встановлення сумісних РЧ-роз'ємів та виготовлення готових кабельних збірок. Також можуть бути виготовлені перехідні пігтейли для підключення обладнання з інтерфейсами SMA або QMA.

• Професійне встановлення роз'ємів і контроль готових кабельних збірок.

Під час виготовлення кабельної збірки важливими є правильна підготовка кабелю, монтаж роз'єму та механічна фіксація з'єднання. Для додаткового захисту з'єднання може використовуватися клейова термоусадка, а готовий виріб проходить контроль значущих параметрів на професійному обладнанні.

• Кабель CAVEL виробництва Італії.

WL500ZHN виготовляється компанією CAVEL в Італії. ПрАТ "РОКС" пропонує кабель необхідного метражу та може підготувати готове рішення для інтеграції у конкретний антенний або радіочастотний тракт.

Виготовлення пігтейлів і кабельних збірок CAVEL WL500ZHN

Через зовнішній діаметр 12,7 мм та мінімальний радіус вигину 100 мм кабель WL500ZHN може бути незручним для прямого підключення до компактних пристроїв із роз'ємами SMA або QMA. Для таких систем рекомендується використовувати відповідний перехідний пігтейл.

• N-type - SMA male.

• N-type - SMA female.

• N-type - QMA male.

• N-type - QMA female.

Якщо необхідної кабельної збірки немає у стандартному асортименті, ПрАТ "РОКС" може виготовити пігтейл із потрібною конфігурацією сумісних роз'ємів.

Комплектація коаксіального кабелю CAVEL WL500ZHN

• Коаксіальний кабель CAVEL WL500ZHN - відрізок необхідної довжини, метраж за вибором покупця.

РЧ-роз'єми не входять у стандартну комплектацію кабелю та замовляються окремо. Встановлення роз'ємів і виготовлення готової кабельної збірки узгоджується відповідно до технічного завдання.

Пакування коаксіального кабелю CAVEL WL500ZHN

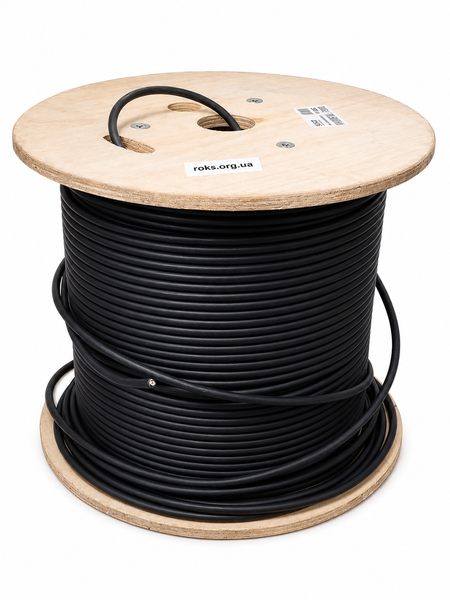

Кабель постачається у транспортному пакуванні відповідно до замовленого метражу. Під час підготовки до відправлення кабель укладається з урахуванням допустимого радіуса вигину, щоб уникнути надмірної механічної деформації коаксіальної конструкції.

Готові кабельні збірки та пігтейли додатково пакуються для захисту встановлених РЧ-роз'ємів під час зберігання і транспортування.

Купити коаксіальний кабель CAVEL WL500ZHN 50 Ом

Оберіть коаксіальний кабель CAVEL WL500ZHN для професійних антенних, телекомунікаційних та радіочастотних систем, де важливі низькі втрати, хвильовий опір 50 Ом і стабільні параметри кабельного тракту.

Замовляйте CAVEL WL500ZHN у ПрАТ "РОКС" необхідним метражем або замовте виготовлення готової кабельної збірки з відповідними N-type, SMA чи QMA інтерфейсами для вашого обладнання.
