Коаксіальний кабель CAVEL WL195, аналог LMR195, 50 Ом, до 5,8 ГГц, оригінал - Італія

Коаксіальний кабель CAVEL WL195 50 Ом - це компактний низьковтратний RF-кабель класу .195 для передавання радіочастотних сигналів у системах зв'язку, Wi-Fi, телекомунікаційному обладнанні та вимірювальних трактах. Найчастіше кабель використовується для підключення антен, точок доступу, радіомодулів, приймачів, передавачів та іншого обладнання, де потрібен компактний 50-омний фідерний тракт.

Модель підходить для інженерів РЧ-систем, системних інтеграторів, монтажних організацій, радіоаматорів, лабораторій та розробників телекомунікаційного обладнання. Кабель має зовнішній діаметр 4,95 мм, суцільний мідний центральний провідник діаметром 1,00 мм та може використовуватися у високочастотних системах до 5,8 ГГц.

CAVEL WL195 може застосовуватися як кабель класу, аналогічного LMR195, у системах, де важливі компактні габарити, хвильовий опір 50 ± 2 Ом та ефективне екранування. Перед заміною іншої марки кабелю необхідно враховувати фактичне загасання, діаметр, допустимий радіус вигину та сумісність із конкретними РЧ-роз'ємами.

ПрАТ "РОКС" пропонує оригінальний коаксіальний кабель CAVEL WL195 виробництва Італії необхідним метражем для професійних антенних, телекомунікаційних і радіочастотних систем.

Технічні характеристики коаксіального кабелю CAVEL WL195 50 Ом

Призначення та використання коаксіального кабелю CAVEL WL195

• Коаксіальний кабель для Wi-Fi систем 2,4 / 5,8 ГГц.

CAVEL WL195 може використовуватися для підключення сумісних Wi-Fi антен, точок доступу та радіочастотних модулів. Компактний зовнішній діаметр 4,95 мм спрощує прокладання кабелю у технічних шафах, корпусах обладнання та інших місцях з обмеженим монтажним простором.

• Антенний кабель 50 Ом для радіочастотних систем.

Кабель призначений для передавання РЧ-сигналу між сумісними компонентами 50-омного тракту. WL195 може з'єднувати антени, приймачі, передавачі, фільтри, підсилювачі та інше обладнання у межах заявленого частотного діапазону.

• Підключення компактного телекомунікаційного та радіообладнання.

Завдяки діаметру близько 5 мм кабель зручний для систем, де застосування товстих фідерних кабелів класу WL400 або WL500 ускладнене габаритами обладнання. WL195 дозволяє створювати компактні кабельні тракти з урахуванням фактичного рівня загасання на робочій частоті.

• Кабель для лабораторних і вимірювальних РЧ-трактів.

WL195 може застосовуватися для з'єднання сумісного тестового, вимірювального та лабораторного обладнання. Контрольований хвильовий опір 50 ± 2 Ом і відомі електричні параметри дозволяють враховувати характеристики кабельної ділянки під час побудови РЧ-схеми.

• Виготовлення пігтейлів і коротких кабельних збірок.

Компактний діаметр і допустимий радіус вигину роблять CAVEL WL195 практичним для виготовлення перехідних кабелів та пігтейлів. Особливо це актуально для підключення антен, модулів і РЧ-компонентів у компактних системах.

ПрАТ "РОКС" пропонує CAVEL WL195 для телекомунікаційних, антенних, вимірювальних та професійних радіочастотних трактів з хвильовим опором 50 Ом.

Особливості конструкції та функціонал коаксіального кабелю WL195

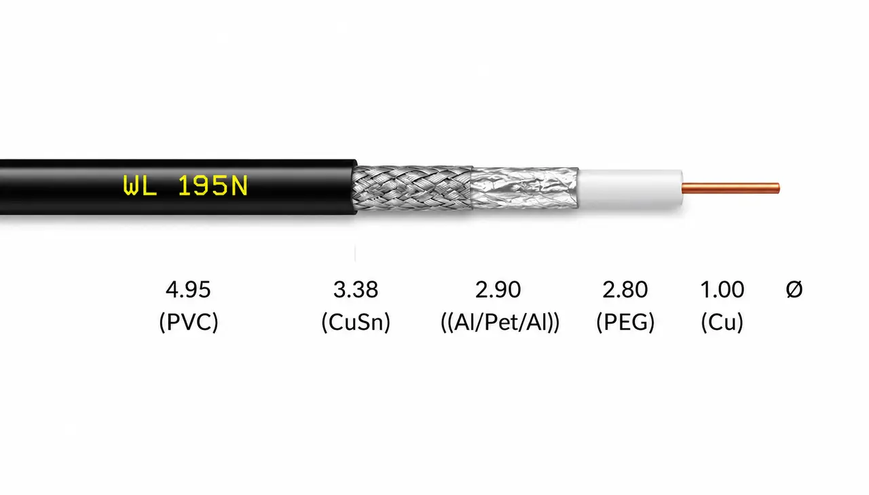

CAVEL WL195 має класичну коаксіальну конструкцію з центральним провідником, діелектриком, комбінованим зовнішнім екраном та захисною PVC-оболонкою. Співвісна геометрія провідників формує контрольований 50-омний тракт для передавання високочастотного сигналу.

• Суцільний мідний центральний провідник Cu.

Внутрішній провідник виготовлений із суцільної міді та має діаметр 1,00 ± 0,02 мм. Опір центрального провідника становить 22,10 Ом/км. Використання Cu-провідника є важливою конструктивною характеристикою професійного коаксіального кабелю.

• Спінений поліетиленовий діелектрик PE.

Діелектричний шар підтримує необхідну відстань між центральним і зовнішнім провідниками та формує електричні характеристики кабелю. Коефіцієнт укорочення WL195 становить 80%, а ємність - 82 пФ/м.

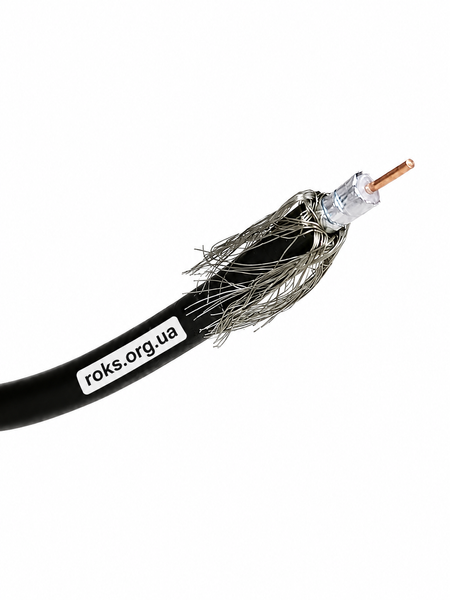

• Подвійна структура екранування Al/Pet/Al + CuSn.

Перший екран виконаний у вигляді алюмінієво-поліестер-алюмінієвої стрічки Al/Pet/Al. Другий шар складається з обплетення лудженими мідними дротами CuSn з покриттям 82%. Така конструкція формує зовнішній провідник коаксіальної лінії та забезпечує екранування РЧ-тракту.

• Коефіцієнт екранування понад 90 дБ у діапазоні 30-1000 МГц.

Заявлений коефіцієнт екранування характеризує здатність кабельної конструкції обмежувати взаємний вплив внутрішнього РЧ-сигналу та зовнішнього електромагнітного середовища у відповідному частотному діапазоні.

• Компактна PVC-оболонка діаметром 4,95 мм.

Чорна безсвинцева PVC-оболонка RAL 9011 захищає внутрішню конструкцію кабелю від механічних впливів під час монтажу та експлуатації. Невеликий зовнішній діаметр полегшує прокладання кабелю у компактних системах.

• Радіус вигину від 25 мм для зручного монтажу.

Мінімальний одноразовий радіус вигину становить 25 мм, а повторний - 50 мм. У порівнянні з товстішими фідерними кабелями WL195 зручніше прокладати у корпусах, технічних шафах і кабельних трасах з обмеженим простором.

Переваги використання коаксіального кабелю CAVEL WL195

• Компактний 50-омний кабель для високочастотних РЧ-систем.

Зовнішній діаметр 4,95 мм є важливою перевагою для обладнання з обмеженим внутрішнім простором. WL195 зручний для коротких і середніх кабельних ділянок, пігтейлів та компактних антенних вузлів, де застосування товстого фідерного кабелю конструктивно складне.

• Робота у системах до 5,8 ГГц.

Максимальна заявлена робоча частота 5,8 ГГц дозволяє використовувати кабель у відповідних високочастотних радіосистемах. Для Wi-Fi 2,4 / 5,8 ГГц та інших РЧ-трактів необхідно враховувати загасання кабелю залежно від частоти та загальної довжини лінії.

• Суцільна мідна жила замість омідненого провідника.

Центральний провідник WL195 виготовлений із міді Cu. Це чітко визначена конструктивна характеристика кабелю та важлива перевага для покупців, яким потрібен оригінальний кабель CAVEL з відомим матеріалом внутрішнього провідника.

• Комбіноване екранування для професійного РЧ-тракту.

Поєднання стрічки Al/Pet/Al та обплетення CuSn 82% створює двошарову структуру зовнішнього провідника. У порівнянні з простими кабелями з одним шаром обплетення така конструкція забезпечує більш комплексне екранування коаксіальної лінії.

• Практичний вибір для пігтейлів і компактних кабельних збірок.

WL195 зручний там, де товсті кабелі з нижчим загасанням складно безпосередньо підвести до компактного РЧ-обладнання. Кабель можна використовувати як гнучкішу ділянку тракту або для виготовлення готової кабельної збірки з відповідними роз'ємами.

• Оригінальний кабель CAVEL виробництва Італії.

CAVEL WL195 виготовляється в Італії. ПрАТ "РОКС" пропонує оригінальний кабель необхідним метражем для побудови професійних телекомунікаційних та радіочастотних систем.

Сумісність і застосування CAVEL WL195 як аналога LMR195

CAVEL WL195 належить до компактних коаксіальних кабелів класу .195 та може розглядатися як аналог LMR195 за типом застосування у 50-омних РЧ-трактах. При цьому електричні та механічні параметри різних моделей кабелю можуть відрізнятися.

• Підбір кабелю за фактичним загасанням.

На частоті 2,4 ГГц загасання WL195 становить 56,0 дБ/100 м, а на частоті 5,8 ГГц - 80,5 дБ/100 м. Для високочастотних систем рекомендується попередньо розраховувати втрати відповідно до довжини кабелю.

• Підбір сумісних РЧ-роз'ємів класу .195.

Перед встановленням роз'єму необхідно перевірити його сумісність із зовнішнім діаметром кабелю 4,95 мм, діаметром центральної жили 1,00 мм та конструкцією екрану. Формальна належність роз'єму до певного типорозміру не замінює перевірку його монтажних параметрів.

• Вибір між WL195 і товстішим низьковтратним кабелем.

WL195 доцільний для компактних систем і кабельних трас, де важливі невеликий діаметр та зручність монтажу. Для довгих високочастотних ліній, де критичним є мінімальне загасання, варто окремо порівняти розрахункові втрати з кабелями більшого діаметра.

Комплектація коаксіального кабелю CAVEL WL195

• Коаксіальний кабель CAVEL WL195 - замовлена покупцем довжина.

РЧ-роз'єми та виготовлення готової кабельної збірки узгоджуються окремо відповідно до конфігурації обладнання і технічних вимог до тракту.

Пакування коаксіального кабелю CAVEL WL195

Формат пакування залежить від замовленого метражу кабелю. Кабель може бути підготовлений у бухті або іншому транспортному форматі з урахуванням допустимого радіуса вигину та необхідності захисту від механічних пошкоджень під час зберігання і доставки.

Під час підготовки замовлення кабель маркується для ідентифікації моделі та замовленої довжини.

Купити коаксіальний кабель CAVEL WL195 50 Ом до 5,8 ГГц

Оберіть коаксіальний кабель CAVEL WL195 для Wi-Fi 2,4 / 5,8 ГГц, антенних систем, телекомунікаційного обладнання, лабораторних стендів та компактних професійних РЧ-трактів. Суцільний мідний центральний провідник, комбіноване екранування та зовнішній діаметр 4,95 мм роблять WL195 практичним рішенням для систем, де важливі компактність і відомі електричні параметри кабелю.

Замовляйте оригінальний CAVEL WL195 виробництва Італії у ПрАТ "РОКС" необхідним метражем для вашої антенної, телекомунікаційної або радіочастотної системи.
