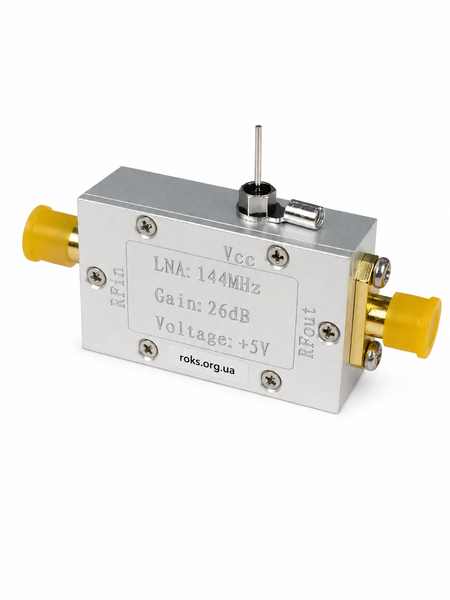

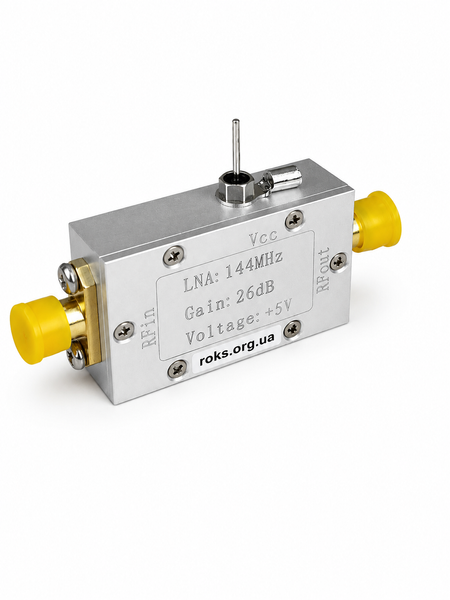

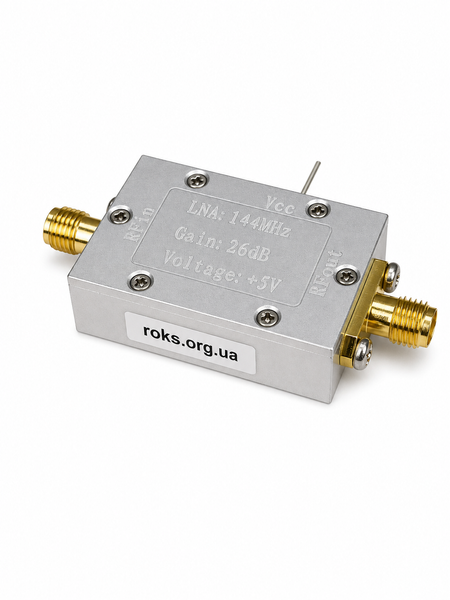

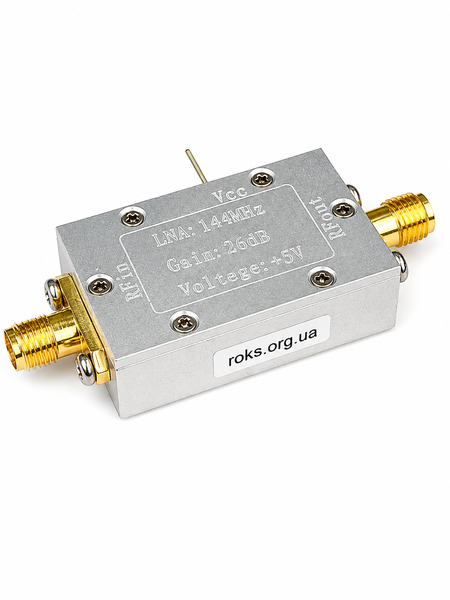

Малошумний підсилювач LNA 144 МГц, 125-185 МГц, 26 дБ, 0,5 дБ, SMA-female, 50 Ом

Малошумний підсилювач LNA 144 МГц - це компактний активний радіочастотний модуль для попереднього підсилення слабких сигналів у діапазоні 125-185 МГц. Пристрій призначений для використання у VHF-приймальних трактах, SDR-системах, сканувальних приймачах, обладнанні радіомоніторингу, лабораторних стендах та інших системах, де потрібно підвищити рівень сигналу перед його подальшим прийманням або аналізом.

Підсилювач оптимізований для роботи поблизу частоти 144 МГц. Типовий коефіцієнт підсилення становить 26 дБ при напрузі живлення 5 В, а коефіцієнт шуму - 0,5 дБ. Такі параметри дозволяють використовувати модуль як перший активний каскад чутливого приймального тракту.

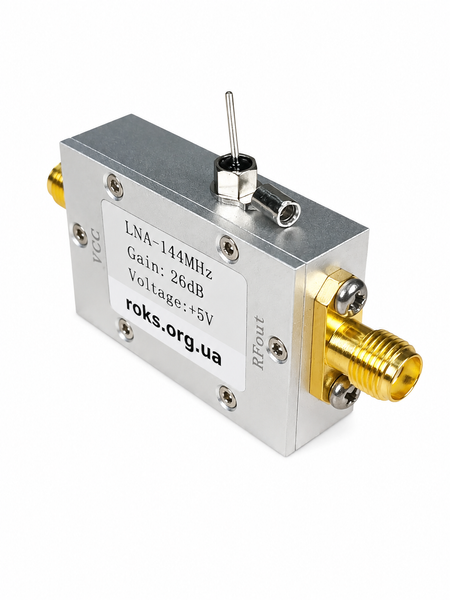

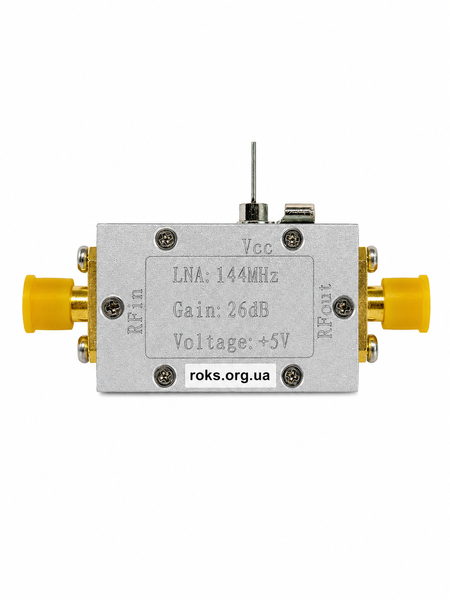

Вхід і вихід підсилювача мають хвильовий опір 50 Ом та оснащені роз'ємами SMA-female. Робоча напруга живлення становить 3-5 В DC, типовий струм споживання - 65 мА, максимальний - 80 мА.

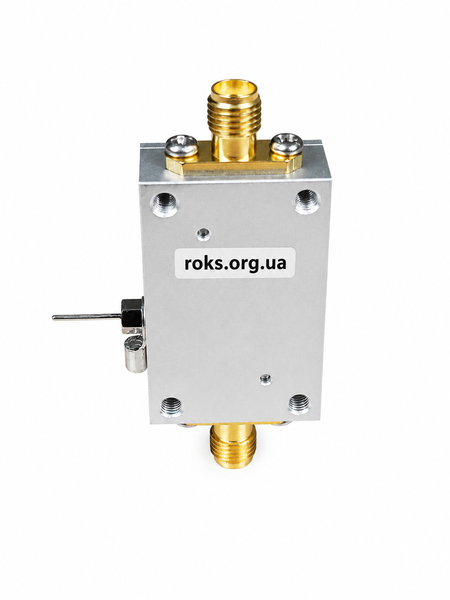

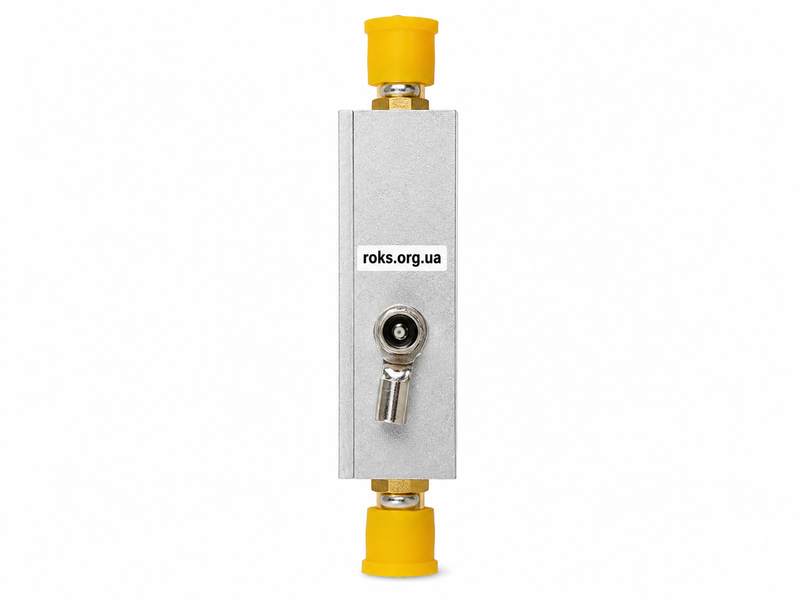

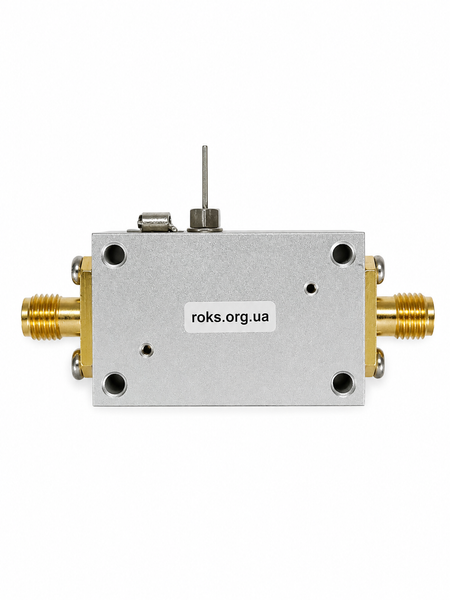

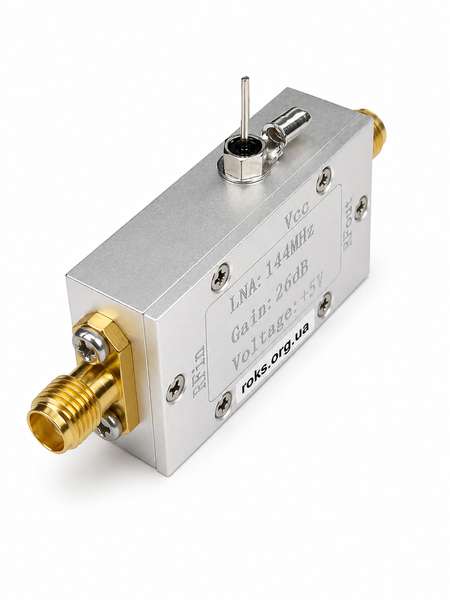

Модуль виконаний в екранованому корпусі з алюмінієвого сплаву. Габарити без урахування роз'ємів становлять 22 x 35 x 10,5 мм, а маса - 22 г. Компактне виконання спрощує встановлення LNA біля антени, у монтажному боксі, корпусі приймача або лабораторному РЧ-тракті.

ПрАТ “РОКС” пропонує малошумний підсилювач LNA 144 МГц для професійних VHF-приймальних систем, SDR-комплексів, радіомоніторингу та вимірювальних стендів.

Технічні характеристики малошумного підсилювача LNA 144 МГц

Призначення та використання LNA 144 МГц

• Попереднє підсилення слабких VHF-сигналів.

Модуль використовується у приймальних трактах діапазону 125-185 МГц для підвищення рівня слабкого сигналу перед основним приймачем, аналізатором спектра або іншим вимірювальним обладнанням.

• Підсилювач для SDR-приймачів на частоті 144 МГц.

LNA може застосовуватися з RTL-SDR, HackRF, Airspy, LimeSDR та іншими SDR-пристроями, які працюють у відповідному діапазоні та мають 50-омний вхід. Перед підключенням необхідно враховувати підсилення 26 дБ і максимальний допустимий рівень сигналу на вході приймача.

• Радіомоніторинг у діапазоні 125-185 МГц.

Підсилювач може бути частиною системи контролю та аналізу VHF-спектра. У середовищі з потужними сусідніми або позасмуговими сигналами перед LNA може знадобитися смуговий фільтр відповідного частотного діапазону.

• Покращення параметрів сканувальних і спеціалізованих приймачів.

Модуль може використовуватися перед приймальним обладнанням із хвильовим опором 50 Ом, коли необхідно підвищити рівень слабкого сигналу. Фактичний результат залежить від параметрів антени, кабелю, фільтрів і самого приймача.

• Компенсація впливу втрат у коаксіальному кабелі.

За встановлення підсилювача біля антени сигнал підсилюється до проходження через довгу кабельну лінію. LNA не усуває фізичне загасання кабелю, але зменшує його негативний вплив на загальні шумові параметри приймальної системи.

• Лабораторні та вимірювальні РЧ-стенди.

Модуль можна використовувати для перевірки VHF-приймачів, антен, кабелів і фільтрів. Під час лабораторних вимірювань необхідно контролювати вхідний рівень, щоб не перевести підсилювач у нелінійний режим.

• Аматорські приймальні системи діапазону 144 МГц.

LNA може застосовуватися у приймальних трактах обладнання, яке працює поблизу частоти 144 МГц. Під час використання у приймально-передавальній системі потрібне надійне відключення або обхід підсилювача на час передавання.

ПрАТ “РОКС” пропонує активні РЧ-компоненти для приймальних, телекомунікаційних, вимірювальних і спеціалізованих радіотехнічних систем.

Особливості конструкції та функціонал малошумного підсилювача

LNA є одним із перших активних каскадів приймального тракту. Його основне завдання - підсилити слабкий сигнал із мінімальним додаванням власного шуму перед подаванням на наступні каскади системи.

• Коефіцієнт шуму 0,5 дБ.

Низький коефіцієнт шуму допомагає обмежити погіршення співвідношення сигнал/шум після проходження через підсилювач. Цей параметр є особливо важливим для слабкосигнальних VHF-приймальних систем.

• Типове підсилення 26 дБ при 5 В.

Коефіцієнт підсилення дозволяє підвищити рівень сигналу перед кабельною лінією або наступним каскадом приймача. Фактичне підсилення може залежати від напруги живлення, частоти, температури та узгодження тракту.

• Точка компресії P1dB +20 дБм.

P1dB характеризує вихідний рівень, за якого фактичне підсилення зменшується на 1 дБ порівняно з розрахунковим лінійним режимом. Значення +20 дБм не є рекомендованою постійною вихідною потужністю модуля.

• Розрахунковий OIP3 +32...35 дБм.

OIP3 використовується для орієнтовної оцінки лінійності підсилювача та його стійкості до утворення інтермодуляційних складових. Оскільки наведене значення є розрахунковим, його не слід трактувати як результат індивідуального вимірювання кожного модуля.

• КСХН менше 1,5:1 на вході та виході.

Низьке значення КСХН характеризує узгодження підсилювача з 50-омним трактом у робочому діапазоні. Для збереження параметрів необхідно використовувати сумісні кабелі, роз'єми, антени та приймачі.

• Екранований корпус з алюмінієвого сплаву.

Металевий корпус зменшує вплив зовнішніх електромагнітних полів на внутрішню плату та захищає електронні компоненти від механічних пошкоджень. Корпус також сприяє розподілу тепла під час тривалої роботи.

• Вхід і вихід SMA-female.

Для підключення використовуються кабельні роз'єми SMA-male або відповідні 50-омні перехідники. Коаксіальний кабель і всі з'єднувальні компоненти повинні підтримувати роботу в діапазоні 125-185 МГц.

• Фільтрація лінії живлення.

Вбудовані елементи фільтрації допомагають зменшити проникнення шумів джерела живлення у радіочастотний тракт. Водночас для отримання стабільних параметрів рекомендується використовувати якісне стабілізоване джерело живлення.

• Компактні габарити 22 x 35 x 10,5 мм.

Невеликі розміри та маса 22 г дозволяють розміщувати підсилювач біля антени, всередині корпусу приймача, у монтажному боксі або портативному вимірювальному комплексі.

Переваги малошумного підсилювача LNA 144 МГц

• Оптимізація для частоти 144 МГц.

Модуль призначений для VHF-приймальних трактів у діапазоні 125-185 МГц і має оптимальні характеристики поблизу частоти 144 МГц.

• Низький коефіцієнт шуму 0,5 дБ.

Низький власний шум дозволяє використовувати LNA як перший активний каскад чутливого приймача. Найкращий результат досягається за правильного розміщення модуля та відсутності перевантаження сильними сигналами.

• Підсилення 26 дБ.

Значний коефіцієнт підсилення дозволяє підвищити рівень слабкого сигналу перед його подаванням на приймач. Під час проєктування системи необхідно перевірити, чи не призведе таке підсилення до перевантаження наступного каскаду.

• Робочий діапазон 125-185 МГц.

Ширина робочої смуги дозволяє використовувати один модуль у різних сумісних VHF-приймальних системах, а не лише на точній частоті 144 МГц.

• Стандартний хвильовий опір 50 Ом.

LNA можна інтегрувати з професійними VHF-антенами, кабелями, фільтрами, SDR-приймачами та вимірювальними приладами з хвильовим опором 50 Ом.

• Живлення від 3 до 5 В DC.

Низьковольтне живлення спрощує застосування модуля у портативних, автономних і лабораторних системах. Джерело повинно забезпечувати стабільну напругу та струм не менше максимального споживання підсилювача.

• Компактний екранований корпус.

Алюмінієвий корпус забезпечує механічний захист і екранування внутрішньої плати. Компактне виконання полегшує встановлення модуля у невеликих корпусах і антенних вузлах.

• Широкий температурний діапазон.

Заявлена робоча температура від -40 до +85°C дозволяє використовувати підсилювач у різних температурних умовах. Для зовнішнього встановлення необхідний додатковий захист від вологи, пилу та опадів.

Сумісність малошумного підсилювача 125-185 МГц

Модуль сумісний із приймальним обладнанням, яке працює у межах діапазону 125-185 МГц, має хвильовий опір 50 Ом та допускає підключення зовнішнього підсилювача з коефіцієнтом підсилення до 26 дБ.

• SDR-приймачі та широкосмугові приймальні пристрої.

LNA може використовуватися з RTL-SDR, HackRF, Airspy, LimeSDR та іншими сумісними пристроями. Необхідно враховувати максимальний допустимий рівень сигналу після підсилення та ризик перевантаження приймача сильними сигналами.

• Радіоприймачі та сканери VHF-діапазону.

Підсилювач підходить для обладнання з 50-омним антенним входом, яке працює у межах заявленої смуги. Сам факт наявності SMA-роз'єму не гарантує сумісності без перевірки частоти та допустимого рівня сигналу.

• VHF-антени з хвильовим опором 50 Ом.

LNA може використовуватися з антенами Yagi, штировими, колінеарними, логоперіодичними та іншими моделями, якщо їх робочий діапазон і хвильовий опір відповідають параметрам системи.

• Аналізатори спектра та лабораторні приймачі.

Підсилювач може встановлюватися перед вимірювальним входом для аналізу слабких сигналів. Перед підключенням необхідно перевірити максимальний допустимий рівень входу приладу та сумарне підсилення всього тракту.

• Коаксіальні кабельні збірки SMA.

Для з'єднання використовуються 50-омні коаксіальні кабелі з відповідними SMA-male або перехідними роз'ємами. Втрати кабелю потрібно враховувати під час розрахунку загального балансу приймального тракту.

Рекомендації з підключення LNA 144 МГц

• Використовуйте узгоджений 50-омний тракт.

Антена, кабелі, фільтри, перехідники та приймач повинні мати хвильовий опір 50 Ом. Неузгодження може погіршувати параметри тракту та збільшувати втрати сигналу.

• Встановлюйте підсилювач ближче до антени.

Розміщення LNA перед довгою кабельною лінією допомагає підсилити слабкий сигнал до проходження через фідер і зменшити вплив втрат кабелю на загальні шумові параметри системи.

• Не подавайте сигнал передавача безпосередньо на вхід LNA.

Підсилювач призначений для слабких сигналів приймального тракту. У приймально-передавальній системі потрібне реле, дуплексер, циркулятор або інший вузол, який надійно захищає LNA під час передавання.

• Використовуйте стабілізоване живлення 3-5 В DC.

Джерело живлення повинно забезпечувати струм не менше 80 мА та мати низький рівень пульсацій. Завади у лінії живлення можуть потрапляти у чутливий приймальний тракт.

• Контролюйте рівень сигналу після підсилення.

Підсилення 26 дБ може перевантажити вхід приймача за наявності сильних сигналів. У такому випадку може знадобитися атенюатор, фільтр або підсилювач із меншим коефіцієнтом підсилення.

• Використовуйте смуговий фільтр за наявності сильних завад.

Потужні сигнали поза потрібною частотною ділянкою можуть створювати перевантаження та інтермодуляційні продукти. Встановлення відповідного фільтра перед LNA допомагає обмежити рівень небажаних сигналів.

• Захищайте модуль від вологи та короткого замикання.

Екранований металевий корпус не слід автоматично вважати герметичним. Для зовнішнього встановлення потрібен окремий захисний бокс із відповідними кабельними вводами.

Комплектація малошумного підсилювача LNA 144 МГц

• Малошумний радіочастотний підсилювач LNA 144 МГц, 125-185 МГц - 1 шт.

Антена, коаксіальні кабелі, перехідники, смуговий фільтр, захисний бокс і джерело живлення не входять до стандартної комплектації, якщо інше не погоджено під час замовлення.

Пакування малошумного підсилювача

Модуль постачається в антистатичному пакуванні, яке зменшує ризик пошкодження електронних компонентів електростатичним розрядом.

Додаткове транспортне пакування захищає алюмінієвий корпус і роз'єми SMA-female від механічних пошкоджень під час зберігання та доставки.

Замовити малошумний підсилювач LNA 144 МГц

Оберіть малошумний підсилювач LNA 144 МГц для SDR-приймачів, VHF-систем, сканувальних приймачів, радіомоніторингу, лабораторних стендів та інших приймальних РЧ-трактів у діапазоні 125-185 МГц.

Модуль поєднує типове підсилення 26 дБ при живленні 5 В, коефіцієнт шуму 0,5 дБ, хвильовий опір 50 Ом, компактний алюмінієвий корпус і два роз'єми SMA-female.

Замовляйте малошумний підсилювач LNA 144 МГц у ПрАТ “РОКС” для підсилення слабких сигналів у професійних приймальних, вимірювальних та радіомоніторингових системах.
