Малошумний підсилювач LNA 433 МГц, 380-480 МГц, 22 дБ, SMA-female, 50 Ом

Малошумний підсилювач LNA 433 МГц - це компактний активний радіочастотний модуль для попереднього підсилення слабких сигналів у діапазоні 380-480 МГц. Пристрій призначений для використання у приймальних РЧ-трактах, SDR-системах, телеметричних комплексах, обладнанні радіомоніторингу, LoRa-модулях 433 МГц і лабораторних стендах.

Підсилювач забезпечує коефіцієнт підсилення 22 дБ і має низький коефіцієнт шуму 0,5-0,55 дБ. Такі характеристики дозволяють підвищувати рівень слабкого корисного сигналу перед його подальшим прийманням, оцифруванням або аналізом із мінімальним додатковим погіршенням співвідношення сигнал/шум.

Оптимальна робоча частота модуля становить 433 МГц. Вхід і вихід розраховані на хвильовий опір 50 Ом та оснащені роз'ємами SMA-female. Це спрощує підключення антен, коаксіальних кабельних збірок, фільтрів, приймачів і вимірювального обладнання.

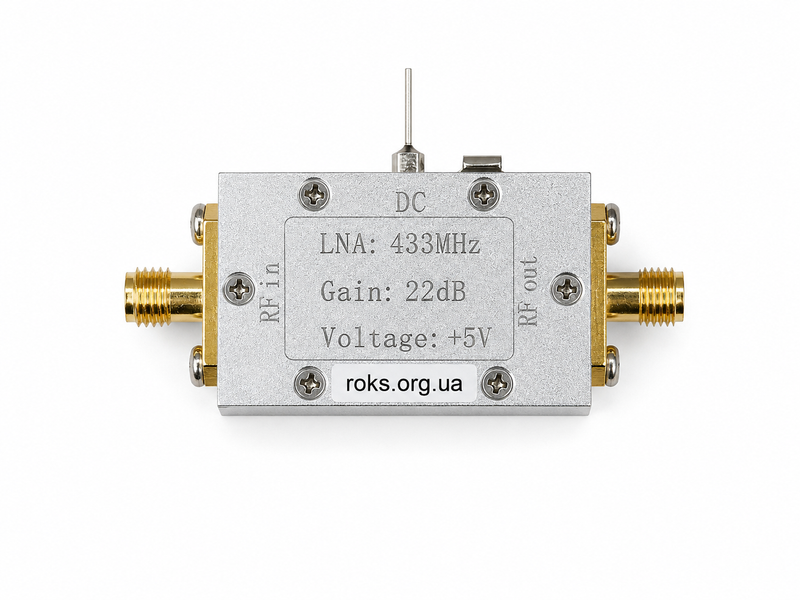

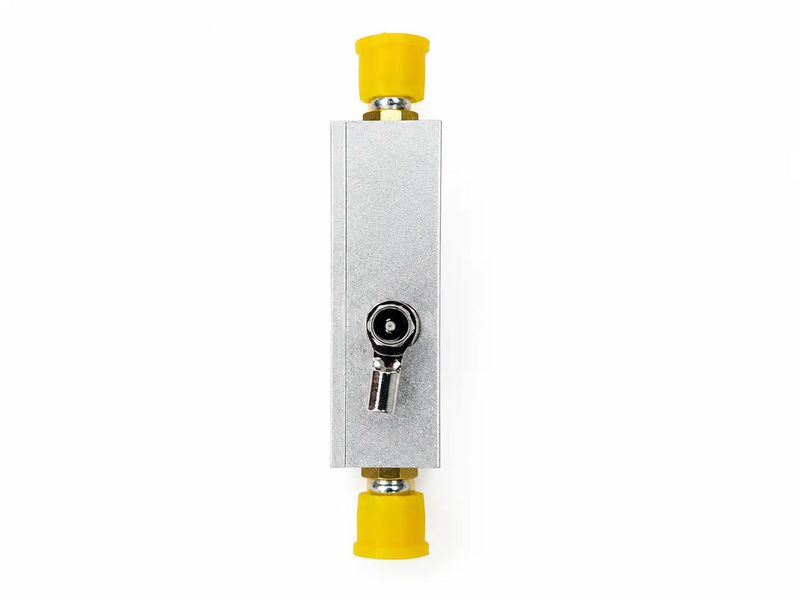

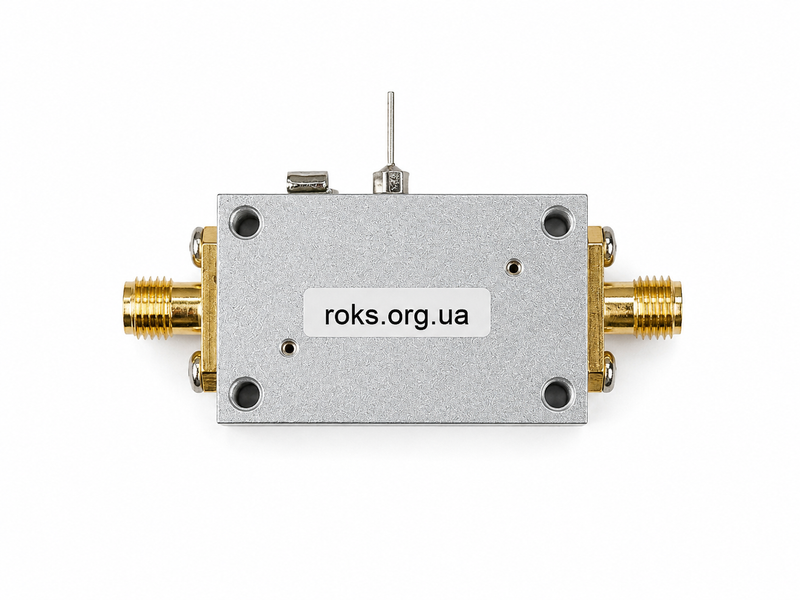

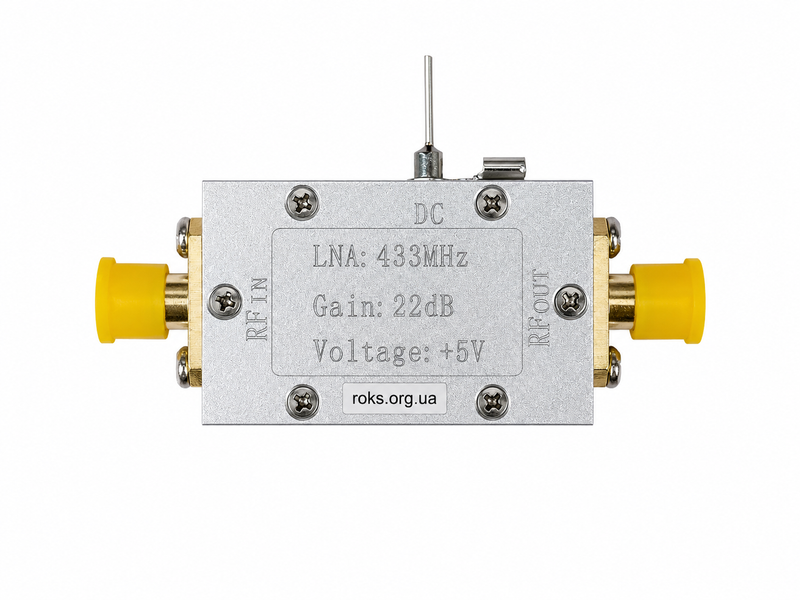

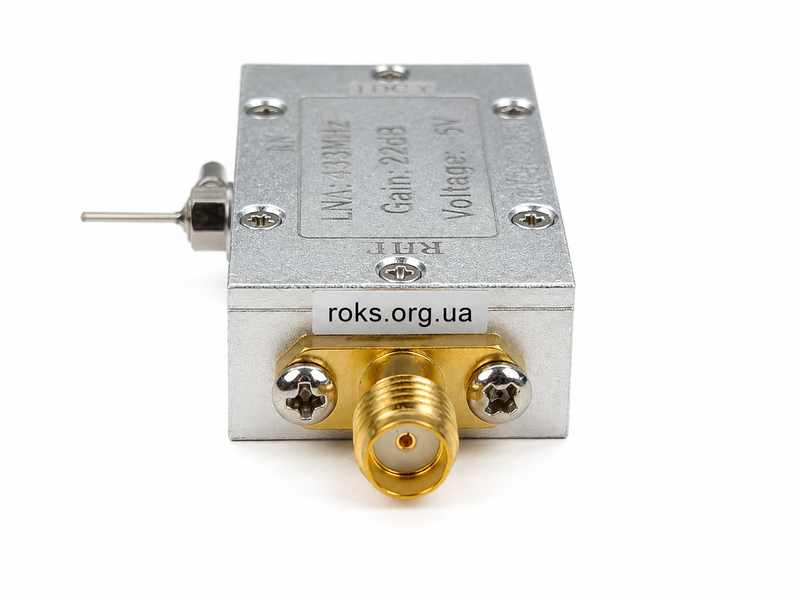

Модуль виконаний в екранованому корпусі з анодованого алюмінію. Компактні габарити 22 x 35 x 10,5 мм і маса 22 г дозволяють інтегрувати LNA у портативні та стаціонарні приймальні системи.

ПрАТ "РОКС" пропонує малошумний підсилювач LNA 433 МГц для професійних приймальних трактів, SDR-комплексів, систем телеметрії, радіомоніторингу та лабораторних РЧ-стендів.

Технічні характеристики малошумного підсилювача LNA 433 МГц

Призначення та використання LNA 433 МГц

• Попереднє підсилення слабких сигналів 380-480 МГц.

Модуль встановлюється у приймальному радіочастотному тракті перед основним приймачем або вимірювальним обладнанням. Підсилення 22 дБ підвищує рівень слабкого сигналу до значення, зручного для подальшого приймання, аналізу або оцифрування.

• Малошумний підсилювач для SDR-приймачів.

LNA може використовуватися з RTL-SDR, HackRF та іншими SDR-пристроями, які працюють у межах 380-480 МГц і мають 50-омний антенний вхід. Перед підключенням необхідно враховувати підсилення 22 дБ і максимальний допустимий рівень сигналу на вході приймача.

• Приймальні тракти LoRa 433 МГц.

Підсилювач підходить для приймальної частини LoRa-систем, які фактично працюють поблизу частоти 433 МГц. LNA є окремим активним елементом тракту та не замінює антену, фільтр або основний приймальний модуль.

• Телеметричні та сенсорні системи.

Модуль може застосовуватися для приймання сигналів від датчиків, телеметричних передавачів, метеостанцій та інших сумісних пристроїв у діапазоні 380-480 МГц.

• Радіомоніторинг у діапазоні 433 МГц.

LNA може входити до складу приймального комплексу для контролю та аналізу UHF-сигналів. За наявності потужних сусідніх або позасмугових сигналів перед підсилювачем рекомендується використовувати відповідний смуговий фільтр.

• Компенсація впливу втрат у коаксіальному кабелі.

Якщо підсилювач встановлений біля антени перед довгою фідерною лінією, сигнал підсилюється до проходження через кабель. LNA не зменшує фізичне загасання кабелю, але допомагає знизити його негативний вплив на загальні параметри приймального тракту.

• Лабораторні та експериментальні РЧ-стенди.

Підсилювач може використовуватися для перевірки приймачів, антен, фільтрів і кабельних збірок. Під час вимірювань необхідно контролювати рівень тестового сигналу, щоб модуль залишався у лінійному режимі.

ПрАТ "РОКС" пропонує активні РЧ-компоненти для приймальних, вимірювальних, телеметричних і спеціалізованих радіотехнічних систем.

Особливості конструкції та функціонал малошумного підсилювача

LNA є першим або одним із перших активних каскадів приймального тракту. Його основне завдання - підсилити слабкий сигнал із мінімальним додаванням власного шуму.

• Коефіцієнт шуму 0,5-0,55 дБ.

Низький коефіцієнт шуму допомагає обмежити погіршення співвідношення сигнал/шум після проходження сигналу через підсилювач. Цей параметр особливо важливий для слабкосигнальних приймальних систем.

• Коефіцієнт підсилення 22 дБ.

Підсилення дозволяє підвищити рівень сигналу перед його передаванням кабелем або подаванням на наступний каскад. Під час проєктування системи необхідно враховувати сумарне підсилення та не допускати перевантаження приймача.

• Точка компресії P1dB +20 дБм.

P1dB визначає вихідний рівень, за якого фактичне підсилення зменшується на 1 дБ порівняно з розрахунковим лінійним режимом. Значення +20 дБм не є рекомендованою постійною вихідною потужністю модуля.

• Екранований корпус з анодованого алюмінію.

Металевий корпус зменшує вплив зовнішніх електромагнітних полів на внутрішню плату та забезпечує механічний захист електронних компонентів. Корпус також сприяє розподілу тепла, яке утворюється під час роботи активного каскаду.

• Вхід і вихід SMA-female.

Для підключення використовуються кабельні роз'єми SMA-male або відповідні 50-омні перехідники. Роз'єми, кабель і підключене обладнання повинні підтримувати роботу у діапазоні 380-480 МГц.

• Живлення від 3 до 5 В DC.

Низьковольтне живлення спрощує інтеграцію підсилювача у портативні пристрої, мікроконтролерні системи та автономні РЧ-вузли. Напруга повинна бути стабілізованою та подаватися відповідно до маркування контактів.

• Компактні габарити 22 x 35 x 10,5 мм.

Малі розміри дозволяють встановлювати модуль у корпуси приймачів, монтажні бокси, антенні вузли та портативні вимірювальні системи.

Переваги малошумного підсилювача LNA 433 МГц

• Низький рівень власного шуму.

Коефіцієнт шуму 0,5-0,55 дБ дозволяє використовувати модуль у чутливих приймальних системах. Фактичний результат залежить від параметрів антени, кабелю, фільтрів та основного приймача.

• Робочий діапазон 380-480 МГц.

Робоча смуга охоплює частоту 433 МГц і дозволяє застосовувати один підсилювач у різних сумісних UHF-приймальних системах.

• Підсилення 22 дБ для слабких сигналів.

Модуль підвищує рівень прийнятого сигналу перед його подальшою обробкою. Це особливо актуально у системах із довгими фідерними лініями або приймачами, перед якими потрібен додатковий активний каскад.

• Хвильовий опір 50 Ом.

LNA можна інтегрувати з професійними 50-омними антенами, фільтрами, кабельними збірками, приймачами та вимірювальними приладами.

• Компактний металевий корпус.

Маса 22 г та невеликі габарити спрощують встановлення модуля безпосередньо біля антени або всередині компактного приймального обладнання.

• Широкий температурний діапазон.

Заявлена робоча температура від -40 до +85°C дозволяє використовувати підсилювач у різних температурних умовах. Для зовнішнього встановлення необхідний окремий захист від вологи, пилу та опадів.

• Перевірка перед постачанням.

Підсилювач проходить контроль працездатності та основних параметрів. Для стабільної роботи необхідно дотримуватися допустимої напруги живлення, полярності та рівнів вхідного сигналу.

Сумісність малошумного підсилювача 380-480 МГц

Модуль сумісний із приймальним обладнанням, яке працює у межах діапазону 380-480 МГц, має хвильовий опір 50 Ом та допускає підключення зовнішнього підсилювача з коефіцієнтом підсилення 22 дБ.

• SDR-приймачі та широкосмугові радіоприймачі.

Підключення можливе за умови роботи пристрою на відповідній частоті та контролю рівня сигналу після підсилення. Потужні сигнали можуть перевантажувати вхід приймача та створювати інтермодуляційні продукти.

• LoRa та телеметричні модулі 433 МГц.

LNA може встановлюватися у приймальній частині системи. Під час передавання його потрібно ізолювати від потужного сигналу за допомогою відповідної комутації або окремих приймального та передавального трактів.

• Антени та коаксіальні кабелі 50 Ом.

Антена, кабель, фільтри, перехідники та приймач повинні мати хвильовий опір 50 Ом. Для зменшення втрат рекомендується використовувати коаксіальний кабель із відповідними параметрами на частоті 433 МГц.

• Аналізатори спектра та лабораторні приймачі.

Підсилювач може встановлюватися перед вимірювальним входом для аналізу слабких сигналів. Необхідно враховувати максимальний допустимий рівень входу приладу та сумарне підсилення тракту.

Рекомендації з підключення LNA 433 МГц

• Використовуйте узгоджений 50-омний тракт.

Усі компоненти між антеною та приймачем повинні бути розраховані на хвильовий опір 50 Ом. Неузгодження може збільшувати втрати та погіршувати параметри приймального тракту.

• Не подавайте передавальний сигнал на вхід LNA.

Підсилювач призначений для слабких сигналів приймального тракту. Потужний сигнал передавача може перевести модуль у компресію або пошкодити його.

• Встановлюйте підсилювач ближче до антени.

Розміщення LNA перед довгою кабельною лінією дозволяє підсилити корисний сигнал до проходження через кабель і зменшити вплив втрат фідера на наступні каскади.

• Використовуйте стабілізоване живлення 3-5 В DC.

Пульсації та завади у лінії живлення можуть потрапляти у приймальний тракт. Рекомендується використовувати стабілізоване джерело живлення та короткі з'єднувальні провідники.

• Враховуйте потужні позасмугові сигнали.

За наявності сильних небажаних сигналів доцільно встановити перед LNA смуговий фільтр, розрахований на потрібну частотну ділянку.

• Захищайте модуль від вологи та короткого замикання.

Металевий корпус не слід автоматично вважати герметичним. Для зовнішнього встановлення потрібен окремий захисний бокс із відповідними кабельними вводами.

Комплектація малошумного підсилювача LNA 433 МГц

• Малошумний радіочастотний підсилювач LNA 433 МГц - 1 шт.

Антена, коаксіальні кабелі, перехідники, смуговий фільтр та джерело живлення не входять до стандартної комплектації, якщо інше не погоджено під час замовлення.

Пакування малошумного підсилювача

Модуль постачається в антистатичному пакуванні, яке зменшує ризик пошкодження електронних компонентів електростатичним розрядом.

Додаткове транспортне пакування захищає алюмінієвий корпус і роз'єми SMA-female від механічних пошкоджень під час зберігання та доставки.

Замовити малошумний підсилювач LNA 433 МГц

Оберіть малошумний підсилювач LNA 433 МГц для SDR-приймачів, LoRa-систем, телеметрії, радіомоніторингу, лабораторних стендів та інших приймальних РЧ-трактів у діапазоні 380-480 МГц.

Модуль поєднує підсилення 22 дБ, коефіцієнт шуму 0,5-0,55 дБ, хвильовий опір 50 Ом, компактний алюмінієвий корпус і два роз'єми SMA-female.

Замовляйте малошумний підсилювач LNA 433 МГц у ПрАТ "РОКС" для підсилення слабких сигналів у професійних приймальних, телеметричних та вимірювальних системах.
