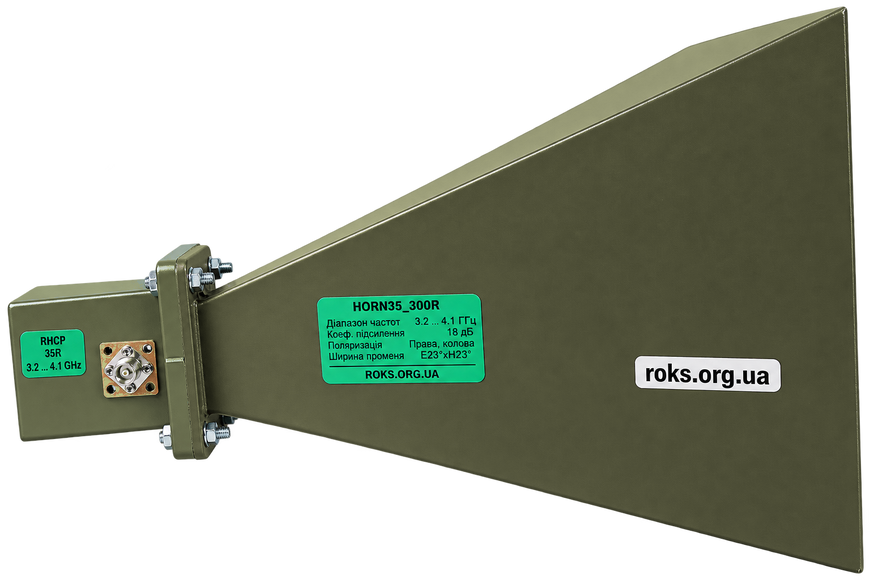

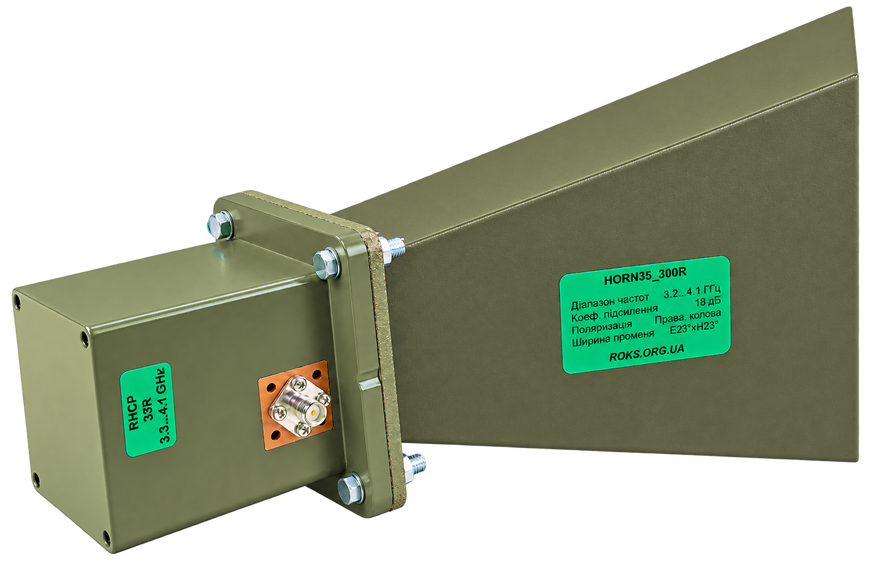

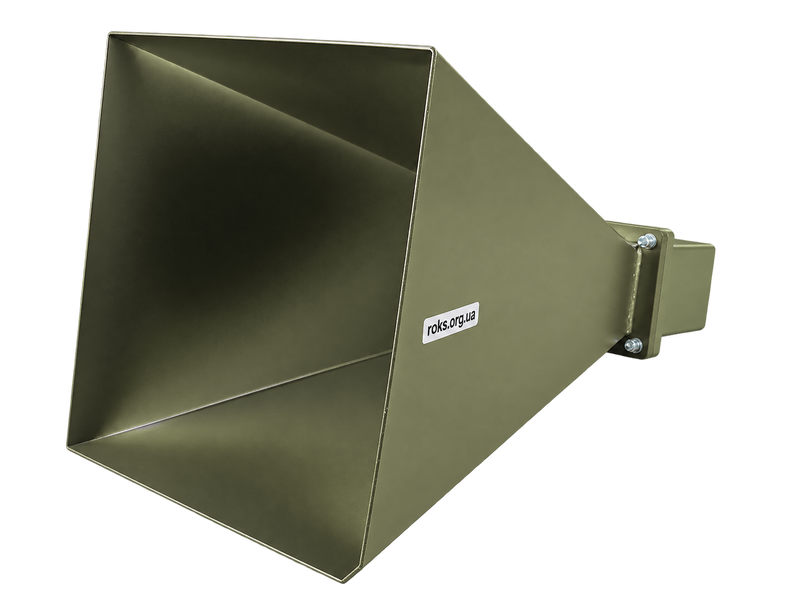

Антена рупорна HORN 35_300R 3,2-4,1 ГГц, 18 dBi, RHCP, для БПЛА та FPV, SMA-female, 50 Вт

Антена рупорна HORN 35_300R 3,2-4,1 ГГц - це спрямована антена з правосторонньою круговою поляризацією RHCP для приймання та передавання радіочастотних сигналів у діапазоні 3,2-4,1 ГГц. Модель може використовуватися у системах відеозв'язку з БПЛА, FPV-системах, бездротових відеолініях, системах передавання даних, наземних пунктах зв'язку та лабораторних РЧ-комплексах.

Антена має коефіцієнт підсилення 18 dBi і формує спрямовану діаграму 23° по горизонталі та 23° по вертикалі. Така конфігурація дозволяє концентрувати приймання або випромінювання у визначеному секторі та зменшувати вплив сигналів, що надходять поза основним напрямком.

КСХН становить менше 1,3, а заявлений рівень заднього випромінювання - менше -35 дБ. Ці параметри характеризують узгодження антени та її спрямовані властивості у робочому діапазоні.

Для підключення використовується роз'єм SMA-female. Максимальна допустима потужність становить 50 Вт. Корпус виготовлено з алюмінію, а конструкція передбачає монтаж антени на щоглу або стіну.

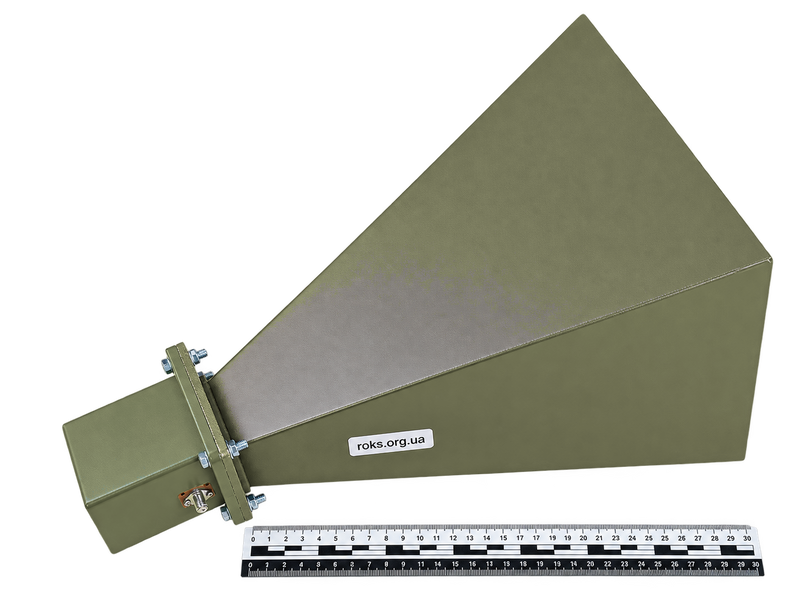

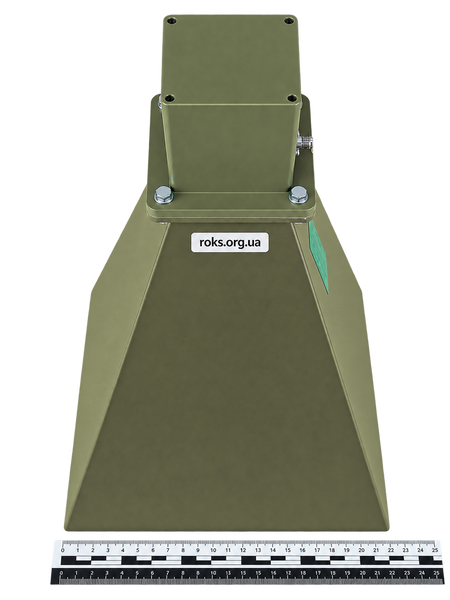

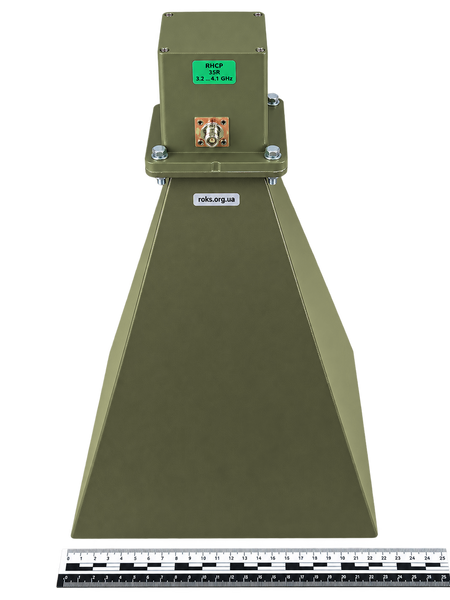

Орієнтовні габаритні розміри HORN 35_300R становлять 230 x 230 x 350 мм. Маса антени - приблизно 1 кг, додаткова маса кріплення - близько 0,2 кг.

ПрАТ “РОКС” пропонує спрямовані рупорні антени HORN для бездротових відеоліній, телекомунікаційних систем, лабораторних стендів і професійних радіочастотних комплексів.

Технічні характеристики антени HORN 35_300R 3,2-4,1 ГГц

Діаграма спрямованості та КСХН HORN 35_300R

Діаграма спрямованості антени HORN 35_300R.

Графік КСХН антени HORN 35_300R.

Для кого підходить антена HORN 35_300R 3,2-4,1 ГГц?

• Для систем відеозв'язку з БПЛА у діапазоні 3,2-4,1 ГГц.

Антена може застосовуватися для приймання або передавання відеосигналу у системах із сумісною робочою частотою, поляризацією та РЧ-інтерфейсом.

• Для FPV-систем із правосторонньою круговою поляризацією RHCP.

Коефіцієнт підсилення 18 dBi та спрямована діаграма 23° x 23° дозволяють використовувати HORN 35_300R у спрямованих бездротових відеолініях відповідного частотного діапазону.

• Для наземних пунктів спрямованого радіозв'язку.

Можливість монтажу на щоглу або стіну дозволяє встановлювати антену стаціонарно та орієнтувати її у потрібний сектор.

• Для систем бездротового передавання даних 3,2-4,1 ГГц.

Рупорна конструкція підходить для радіоліній, у яких потрібне спрямоване приймання або передавання сигналу в межах заявленого робочого діапазону.

• Для лабораторних стендів і РЧ-вимірювань.

Антена може використовуватися під час перевірки, налаштування та порівняння характеристик приймачів, передавачів та інших компонентів, які працюють у діапазоні 3,2-4,1 ГГц.

Для чого використовується рупорна антена HORN 35_300R?

• Спрямоване приймання сигналів 3,2-4,1 ГГц.

Антена концентрує приймання у секторі 23° по горизонталі та 23° по вертикалі, що дозволяє працювати переважно з сигналами у напрямку основного променя.

• Спрямоване передавання радіочастотних сигналів.

HORN 35_300R може використовуватися у передавальному режимі за умови відповідності робочої частоти, поляризації та потужності підключеного обладнання.

• Передавання відеосигналу в FPV-системах.

Робочий діапазон 3,2-4,1 ГГц, підсилення 18 dBi та RHCP дозволяють використовувати антену у сумісних спрямованих відеоканалах.

• Передавання даних у спрямованому радіоканалі.

Антена може бути частиною бездротової системи передавання даних, якщо параметри обладнання відповідають її технічним характеристикам.

• Робота у лабораторних і тестових РЧ-системах.

Модель може застосовуватися у контрольованих випробувальних конфігураціях для роботи із сигналами відповідного частотного діапазону.

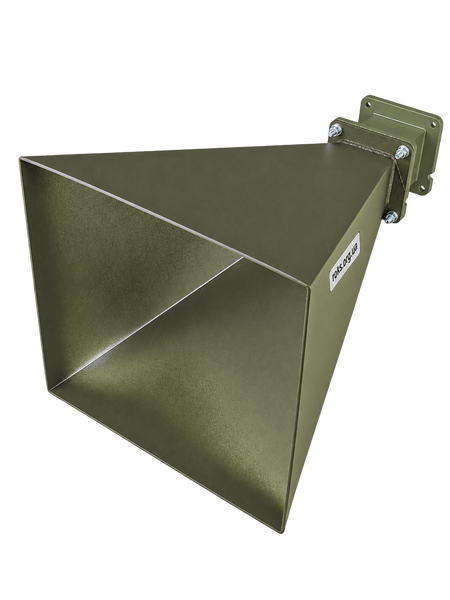

Особливості конструкції рупорної антени HORN 35_300R

• Спрямована рупорна конструкція.

Геометрія рупора формує основний напрямок приймання та випромінювання і забезпечує заявлений коефіцієнт підсилення 18 dBi.

• Правостороння кругова поляризація RHCP.

Антена працює з правосторонньою круговою поляризацією та призначена для використання у системах із відповідним типом поляризації.

• Діаграма спрямованості 23° x 23°.

Однакова ширина діаграми у горизонтальній та вертикальній площинах формує спрямований сектор роботи та вимагає правильної орієнтації антени.

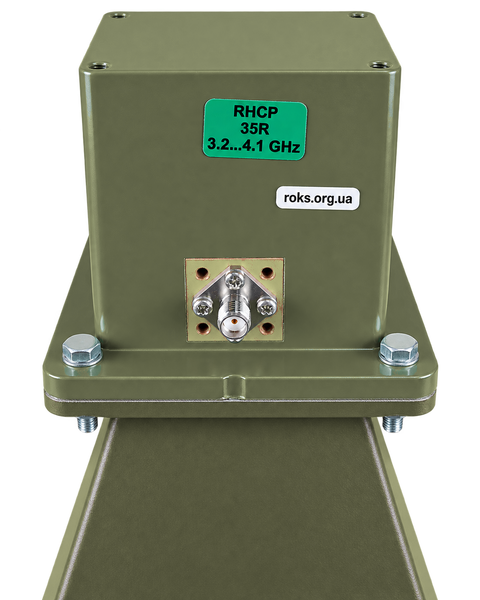

• Роз'єм SMA-female.

Антена оснащена SMA-гніздом для підключення відповідної кабельної збірки або перехідника з SMA-male.

• Алюмінієвий корпус.

Металева конструкція забезпечує механічну жорсткість і допомагає зберігати геометрію рупора.

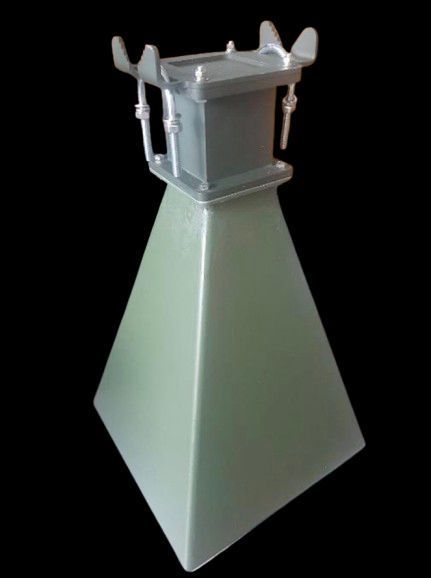

• Монтаж на щоглу або стіну.

Конструкція передбачає стаціонарне встановлення з можливістю орієнтації антени у потрібний напрямок.

За рахунок яких параметрів корисна антена HORN 35_300R?

• Коефіцієнт підсилення 18 dBi.

Підсилення антени забезпечується концентрацією енергії в основному напрямку та є одним із ключових параметрів для спрямованих радіоліній.

• Ширина діаграми 23° по горизонталі та вертикалі.

Спрямована діаграма дозволяє зменшити приймання або випромінювання у напрямках поза основним робочим сектором.

• КСХН менше 1,3.

Заявлене значення КСХН характеризує узгодження антени з відповідним антенно-фідерним трактом.

• Рівень заднього випромінювання менше -35 дБ.

Низький рівень заднього випромінювання допомагає зменшити частку енергії, що випромінюється або приймається у тильному напрямку.

• Робочий діапазон 3,2-4,1 ГГц.

Антена може використовуватися з різним сумісним обладнанням, робочі частоти якого перебувають у межах зазначеного діапазону.

• Максимальна допустима потужність 50 Вт.

Модель може застосовуватися у приймальних і передавальних трактах за умови дотримання встановленого обмеження потужності.

Чому варто обрати антену HORN 35_300R 3,2-4,1 ГГц?

• Поєднання 18 dBi та діаграми 23° x 23°.

Антена забезпечує спрямовану роботу у визначеному секторі та підходить для систем, де потрібна концентрація сигналу в основному напрямку.

• RHCP для сумісних відео- та радіосистем.

Правостороння кругова поляризація дозволяє інтегрувати антену у системи, побудовані на RHCP.

• SMA-female для компактних РЧ-трактів.

SMA-інтерфейс дозволяє підключати сумісні кабельні збірки, перехідники та високочастотне обладнання.

• Алюмінієва конструкція масою близько 1 кг.

Корпус забезпечує необхідну механічну жорсткість при відносно невеликій масі антени.

• Стаціонарний монтаж на щоглу або стіну.

Антену можна встановити у визначеному положенні та орієнтувати відповідно до потрібного сектору роботи.

Сумісність антени HORN 35_300R

• РЧ-обладнання діапазону 3,2-4,1 ГГц.

Підключені приймачі, передавачі та інші компоненти повинні працювати у межах заявленого частотного діапазону.

• FPV та відеосистеми з RHCP.

Антена може використовуватися у системах, де робоча частота та тип кругової поляризації відповідають характеристикам HORN 35_300R.

• Кабельні збірки з SMA-male.

Для прямого підключення до роз'єму SMA-female потрібен кабель або перехідник із відповідним SMA-male інтерфейсом.

• Наземні та стаціонарні системи зв'язку.

Антену можна встановлювати на щоглі або стіні у системах із визначеним напрямком роботи.

• Лабораторні стенди та вимірювальне РЧ-обладнання.

HORN 35_300R може використовуватися для тестування та налаштування обладнання у відповідному частотному діапазоні.

Рекомендації щодо підключення та встановлення HORN 35_300R

• Перевіряйте робочий діапазон усіх компонентів.

Приймачі, передавачі, кабелі та перехідники повинні підтримувати роботу у діапазоні 3,2-4,1 ГГц.

• Використовуйте кабель або перехідник з SMA-male.

Антена оснащена роз'ємом SMA-female, тому відповідна сторона кабельної збірки повинна мати сумісне виконання SMA-male.

• Узгоджуйте правосторонню кругову поляризацію RHCP.

Під час побудови радіолінії потрібно враховувати тип поляризації антени та іншої сторони каналу.

• Не перевищуйте максимальну потужність 50 Вт.

Перед використанням антени у передавальному режимі необхідно перевірити фактичну потужність обладнання.

• Точно орієнтуйте основний промінь.

Через діаграму спрямованості 23° x 23° антену потрібно встановити у напрямку необхідного сектору роботи.

• Надійно фіксуйте антену на монтажній конструкції.

Кріплення на щоглі або стіні повинно забезпечувати механічну стабільність вибраного положення антени.

Комплектація антени HORN 35_300R

• Антена HORN 35_300R 3,2-4,1 ГГц - 1 шт.
• Кріплення - 1 комплект, опціонально.

Пакування антени HORN 35_300R

Антена постачається у захисному пакуванні, яке зменшує ризик пошкодження корпусу, SMA-female роз'єму та комплекту кріплення під час транспортування і зберігання.

Замовити рупорну антену HORN 35_300R 3,2-4,1 ГГц

Оберіть рупорну антену HORN 35_300R 3,2-4,1 ГГц для спрямованих бездротових відеоліній, FPV-систем, систем відеозв'язку з БПЛА, передавання даних, наземних пунктів зв'язку та лабораторних РЧ-комплексів.

Модель поєднує коефіцієнт підсилення 18 dBi, правосторонню кругову поляризацію RHCP, діаграму спрямованості 23° x 23°, КСХН менше 1,3, рівень заднього випромінювання менше -35 дБ, роз'єм SMA-female та максимальну допустиму потужність 50 Вт.

Замовляйте рупорну антену HORN 35_300R у ПрАТ “РОКС” для інтеграції у спрямовані приймальні, передавальні, вимірювальні та телекомунікаційні радіочастотні системи.

Увага! Виробник залишає за собою право вносити зміни до зовнішнього вигляду, конструкції, кольору, матеріалів, комплектації, упаковки та окремих технічних характеристик товару. Зображення, опис і технічні параметри, наведені на сайті, мають інформаційний характер і можуть незначно відрізнятися від фактичного товару. Такі відмінності не впливають на його функціональне призначення та основні споживчі властивості.
