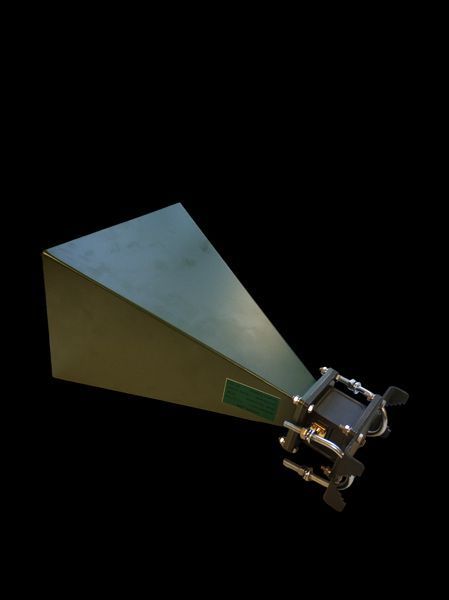

Антена рупорна HORN 58_300R 5.2-6.2 ГГц, 20 dBi, RHCP, для БПЛА та FPV, N-female, 50 Вт

Антена рупорна HORN 58_300R 5,2-6,2 ГГц - це спрямована антена з правою круговою поляризацією RHCP для приймання та передавання радіочастотних сигналів у діапазоні 5,2-6,2 ГГц. Модель може використовуватися у відеоканалах БПЛА, FPV-системах, бездротових відеолініях, системах передавання даних, наземних пунктах зв'язку, лабораторних стендах і телекомунікаційних РЧ-комплексах.

Коефіцієнт підсилення антени становить 20 dBi. Ширина діаграми спрямованості за рівнем -3 дБ складає приблизно 20° по горизонталі та 15° по вертикалі. Така діаграма дозволяє концентрувати приймання або випромінювання у визначеному просторовому секторі та потребує точного наведення антени.

КСХН становить менше 1,3 у робочому діапазоні. Антена розрахована на роботу у коаксіально-фідерному тракті з хвильовим опором 50 Ом та оснащена роз'ємом N-type female.

Максимальна допустима потужність становить 50 Вт. Корпус виготовлено з алюмінію, а конструкція передбачає встановлення на щоглу або стіну.

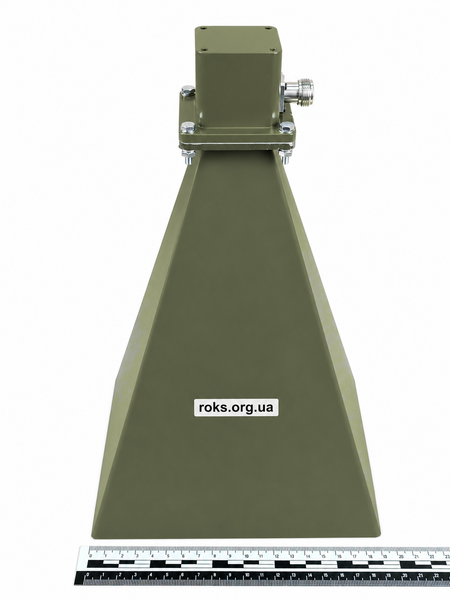

Орієнтовні габаритні розміри HORN 58_300R становлять 198 x 168 x 300 мм. Маса самої антени - приблизно 0,7 кг, маса комплекту кріплення - близько 0,2 кг, загальна маса - приблизно 0,9 кг.

Стандартне виконання має праву кругову поляризацію RHCP. За замовленням можливе виконання з LHCP, якщо воно передбачене для конкретної конфігурації виробу.

ПрАТ “РОКС” пропонує спрямовані рупорні антени HORN для бездротових відеоліній, телекомунікаційних систем, лабораторних стендів та інших професійних радіочастотних комплексів.

Технічні характеристики антени HORN 58_300R 5,2-6,2 ГГц

Діаграма спрямованості та КСХН антени HORN 58_300R

Діаграма спрямованості антени HORN 58_300R.

Графік КСХН антени HORN 58_300R.

Для кого підходить антена HORN 58_300R 5,2-6,2 ГГц?

• Для систем відеозв'язку з БПЛА у діапазоні 5,2-6,2 ГГц.

Антена може застосовуватися для приймання або передавання відеосигналу, якщо робоча частота, поляризація, потужність і тип РЧ-підключення відповідають її характеристикам.

• Для FPV-систем із правою круговою поляризацією RHCP.

Підсилення 20 dBi та вузька діаграма приблизно 20° x 15° дозволяють використовувати HORN 58_300R у спрямованих відеолініях відповідного частотного діапазону.

• Для наземних пунктів спрямованого відеозв'язку.

Кріплення на щоглу або стіну дозволяє встановити антену стаціонарно та орієнтувати основний промінь у потрібний сектор.

• Для систем бездротового передавання даних 5,2-6,2 ГГц.

Рупорна конструкція може застосовуватися у радіолініях, де потрібне спрямоване приймання або передавання сигналу у межах заявленої частотної смуги.

• Для лабораторних стендів і РЧ-вимірювань.

Антена може використовуватися для тестування, налаштування та порівняння характеристик приймачів, передавачів та інших сумісних РЧ-компонентів.

Для чого використовується рупорна антена HORN 58_300R?

• Спрямоване приймання сигналів 5,2-6,2 ГГц.

Антена концентрує приймання у відносно вузькому просторовому секторі та дозволяє працювати переважно із сигналами, що надходять у напрямку основного променя.

• Спрямоване передавання радіочастотних сигналів.

HORN 58_300R може працювати у передавальному тракті за умови відповідності частоти, поляризації та хвильового опору, а також дотримання максимальної допустимої потужності 50 Вт.

• Передавання відеосигналу у FPV-системах.

Робочий діапазон 5,2-6,2 ГГц, підсилення 20 dBi та RHCP дозволяють використовувати антену у сумісних спрямованих бездротових відеоканалах.

• Передавання даних у спрямованому радіоканалі.

Антена може бути частиною бездротової системи передавання даних. Фактичні параметри радіолінії залежать від передавача, приймача, втрат у кабелі, умов поширення сигналу та точності наведення.

• Лабораторні та тестові РЧ-задачі.

Модель може застосовуватися у контрольованих випробувальних конфігураціях для роботи з обладнанням у межах заявленого частотного діапазону.

Особливості конструкції антени HORN 58_300R

• Спрямована рупорна конструкція.

Геометрія рупора формує основний напрямок приймання та випромінювання і забезпечує заявлений коефіцієнт підсилення 20 dBi.

• Права кругова поляризація RHCP.

Стандартне виконання використовує праву кругову поляризацію RHCP. Поляризацію потрібно враховувати під час вибору антени на іншій стороні радіолінії.

• Можливість виконання з LHCP за замовленням.

Для окремих конфігурацій може бути передбачена ліва кругова поляризація LHCP. Наявність такого виконання потрібно уточнювати під час замовлення.

• Діаграма спрямованості приблизно 20° x 15°.

Ширина основного променя становить приблизно 20° у горизонтальній та 15° у вертикальній площині за рівнем -3 дБ. Це забезпечує спрямований сектор роботи та потребує правильного наведення антени.

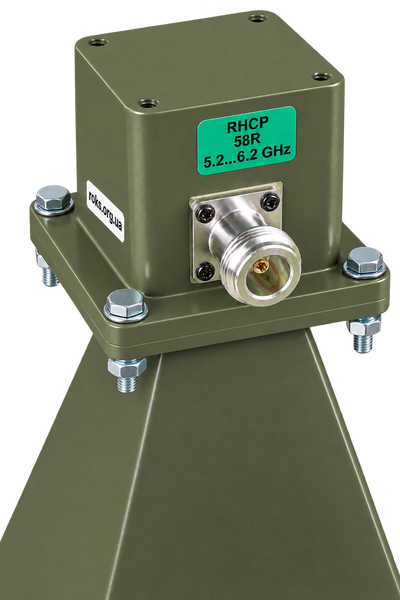

• Професійний роз'єм N-type female.

Для прямого підключення потрібна коаксіальна кабельна збірка або перехідник із відповідним роз'ємом N-type male.

• Алюмінієвий корпус.

Металева конструкція забезпечує механічну жорсткість та допомагає зберігати геометрію рупора.

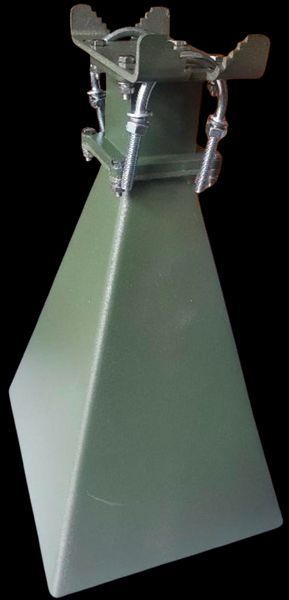

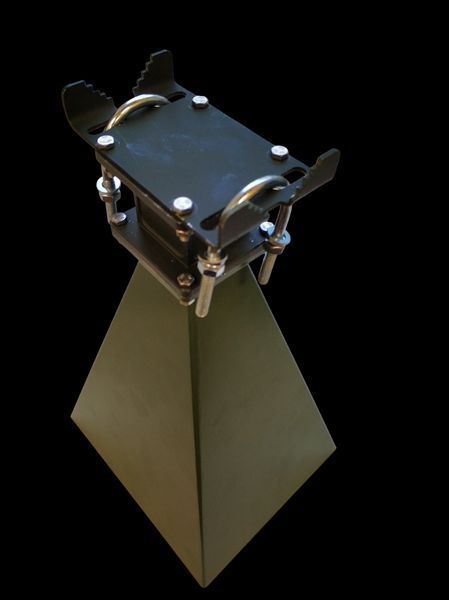

• Монтаж на щоглу або стіну.

Антену можна стаціонарно встановлювати на відповідних монтажних конструкціях та орієнтувати у потрібний сектор.

За рахунок яких параметрів корисна антена HORN 58_300R?

• Коефіцієнт підсилення 20 dBi.

Підсилення забезпечується концентрацією енергії у головному напрямку та покращує енергетичний баланс спрямованої радіолінії порівняно з антеною з нижчим підсиленням за інших однакових умов.

• Діаграма 20° по горизонталі та 15° по вертикалі.

Спрямована діаграма дозволяє концентрувати сигнал у визначеному секторі та зменшувати приймання або випромінювання у напрямках поза основним променем.

• КСХН менше 1,3.

Заявлене значення КСХН характеризує хороше узгодження антени з відповідним 50-омним антенно-фідерним трактом.

• Робочий діапазон 5,2-6,2 ГГц.

Антена перекриває частотну смугу шириною 1 ГГц та може використовуватися з різним сумісним обладнанням у межах цього діапазону.

• Максимальна допустима потужність 50 Вт.

Модель може застосовуватися у приймальних та передавальних трактах за умови дотримання встановленого обмеження потужності.

• Хвильовий опір 50 Ом.

Антена розрахована на інтеграцію у стандартний 50-омний РЧ-тракт із відповідними кабельними збірками, перехідниками та обладнанням.

Чому варто обрати антену HORN 58_300R 5,2-6,2 ГГц?

• Поєднання підсилення 20 dBi та вузької діаграми 20° x 15°.

Антена підходить для систем, де потрібна концентрація сигналу у відносно вузькому просторовому секторі.

• RHCP для сумісних FPV та відеосистем.

Права кругова поляризація дозволяє інтегрувати модель у радіолінії, побудовані на відповідній RHCP-поляризації.

• N-type female для професійних коаксіальних трактів.

Різьбовий N-type інтерфейс підходить для стаціонарних кабельних збірок та дозволяє підключати відповідні РЧ-компоненти з N-type male.

• Алюмінієва конструкція масою близько 0,7 кг.

Корпус забезпечує механічну жорсткість при відносно невеликій масі самої антени.

• Можливість монтажу на щоглу або стіну.

Антену можна встановити стаціонарно та орієнтувати відповідно до потрібного сектору роботи.

Сумісність антени HORN 58_300R

• РЧ-обладнання діапазону 5,2-6,2 ГГц.

Приймачі, передавачі та інші компоненти повинні працювати у межах заявленого частотного діапазону.

• FPV та відеосистеми з RHCP.

Антена може застосовуватися у системах, де робоча частота та поляризація відповідають характеристикам HORN 58_300R.

• Кабельні збірки з N-type male.

Для прямого підключення до N-type female потрібна відповідна кабельна збірка або перехідник із N-type male.

• 50-омні коаксіальні РЧ-тракти.

Кабелі, перехідники та інше підключене обладнання повинні мати хвильовий опір 50 Ом і підтримувати частоти до 6,2 ГГц.

• Наземні та стаціонарні системи зв'язку.

Антену можна встановлювати на щоглі або стіні у системах із визначеним напрямком роботи.

• Лабораторні стенди та вимірювальне РЧ-обладнання.

HORN 58_300R може використовуватися для тестування та налаштування сумісного обладнання у діапазоні 5,2-6,2 ГГц.

Рекомендації щодо підключення та монтажу HORN 58_300R

• Використовуйте сумісний РЧ-тракт 50 Ом.

Кабельні збірки, перехідники, приймачі, передавачі та інші компоненти повинні бути розраховані на хвильовий опір 50 Ом.

• Підключайте кабель через N-type male.

Антена оснащена N-type female, тому відповідна сторона кабельної збірки повинна мати сумісний N-type male.

• Використовуйте низьковтратний кабель для частот до 6,2 ГГц.

На частотах близько 5,8 ГГц втрати у коаксіальному фідері можуть суттєво впливати на загальний енергетичний баланс системи. Доцільно враховувати згасання конкретного кабелю та його довжину.

• Узгоджуйте кругову поляризацію.

Для стандартного RHCP-виконання інша сторона радіолінії повинна використовувати сумісну поляризацію. Якщо замовляється LHCP-версія, тип поляризації іншої антени також потрібно врахувати.

• Не перевищуйте максимальну потужність 50 Вт.

Перед використанням у передавальному режимі потрібно перевірити фактичну потужність, яка надходить на антенний вхід.

• Точно орієнтуйте основний промінь.

Діаграма приблизно 20° x 15° потребує правильного наведення антени на потрібний сектор або іншу сторону радіолінії.

• Забезпечте механічно стабільне кріплення.

Під час встановлення на щоглу або стіну кріплення повинно надійно утримувати вибрану орієнтацію антени та не створювати небажаного навантаження на РЧ-роз'єм.

Комплектація антени HORN 58_300R

• Антена HORN 58_300R 5,2-6,2 ГГц - 1 шт.
• Кріплення - 1 комплект.

Пакування антени HORN 58_300R

Антена постачається у захисному пакуванні, яке зменшує ризик пошкодження корпусу, роз'єму N-type female та кріпильних елементів під час транспортування і зберігання.

Замовити рупорну антену HORN 58_300R 5,2-6,2 ГГц

Оберіть рупорну антену HORN 58_300R 5,2-6,2 ГГц для спрямованих бездротових відеоліній, FPV-систем, відеозв'язку з БПЛА, систем передавання даних, наземних пунктів зв'язку та лабораторних РЧ-комплексів.

Модель поєднує коефіцієнт підсилення 20 dBi, праву кругову поляризацію RHCP, діаграму спрямованості приблизно 20° x 15°, КСХН менше 1,3, хвильовий опір 50 Ом, роз'єм N-type female та максимальну допустиму потужність 50 Вт.

Замовляйте рупорну антену HORN 58_300R у ПрАТ “РОКС” для інтеграції у спрямовані приймальні, передавальні, вимірювальні та телекомунікаційні радіочастотні системи.
