Портативний спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 100 кГц-5.4 ГГц з генератором сигналів

ZEENKO TinySA ULTRA+ ZS406 - це портативний РЧ аналізатор спектра для вимірювання, пошуку та аналізу радіочастотних сигналів. У звичайному режимі Normal mode прилад працює в діапазоні 100 кГц-900 МГц, а в Ultra mode дозволяє аналізувати спектр до 5.4 ГГц. Також заявлено калібрування Ultra mode до 6 ГГц і гармонічний режим спостереження до 10 ГГц.

Модель поєднує спектроаналізатор, тестовий генератор сигналів, кольоровий сенсорний IPS TFT LCD дисплей 3.98" з роздільною здатністю 480 x 320, ВЧ-конектор SMA-Female, USB-C підключення, Micro SD слот, аудіовихід 3.5 мм, акумулятор 5000 мАг і внутрішній LNA 20 дБ до 4 ГГц. Це зручний вимірювальний прилад для антен, фільтрів, підсилювачів, кабельних трактів, SDR, радіомодулів, сервісних робіт, навчальних лабораторій і радіомоніторингу.

Портативний спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 продається у ТМ «РОКС» як готовий вимірювальний прилад для клієнтів, яким потрібен компактний аналізатор спектра до 5.4 ГГц з генератором сигналів, SMA-Female підключенням, сенсорним IPS-дисплеєм і автономним живленням.

Технічні характеристики спектроаналізатора ZEENKO TinySA ULTRA+ ZS406

Для кого підходить спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 100 кГц-5.4 ГГц ?

Портативний спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 для радіоаматорів

Прилад підходить радіоаматорам, які працюють з антенами, фільтрами, приймачами, передавачами, підсилювачами та РЧ-модулями. TinySA ULTRA+ ZS406 допомагає оцінювати спектр сигналу, контролювати рівень, перевіряти гармоніки, паразитні складові та поведінку радіочастотного тракту.

РЧ аналізатор спектра TinySA ULTRA+ ZS406 для інженерів і розробників електроніки

ZEENKO TinySA ULTRA+ ZS406 корисний для інженерів, які розробляють, тестують або обслуговують радіоелектронні пристрої, RF модулі, генератори, приймачі, передавачі та вузли бездротового зв’язку. Прилад дозволяє швидко перевірити спектральну картину, частоту, рівень сигналу та небажані випромінювання.

Портативний аналізатор спектра 100 кГц-5.4 ГГц для сервісних центрів і майстерень

Спектроаналізатор зручний для сервісних спеціалістів, які перевіряють антени, підсилювачі, фільтри, кабельні лінії, радіомодулі та бездротове обладнання. Портативний формат, акумулятор 5000 мАг і USB-C підключення дозволяють використовувати прилад у майстерні, лабораторії або під час виїзних вимірювань.

ZEENKO TinySA ULTRA+ ZS406 для налаштування антен, фільтрів і кабельних РЧ-трактів

Модель підходить технічним спеціалістам, які працюють з антенними системами, коаксіальними трасами, фільтрами, підсилювачами та приймально-передавальними модулями. Аналізатор допомагає оцінити рівень сигналу, робочу частоту, гармоніки, завади та якість роботи РЧ-тракту.

TinySA ULTRA+ ZS406 з IPS-дисплеєм для навчальних лабораторій і технічних спеціальностей

Прилад корисний для викладачів, студентів і навчальних лабораторій, де потрібно демонструвати спектр сигналів, роботу генератора, фільтрів, антен, гармонік і радіочастотних діапазонів. Сенсорний IPS-дисплей 480 x 320 дозволяє наочно працювати зі спектральною картиною без складного стаціонарного обладнання.

ZEENKO TinySA ULTRA+ ZS406 для радіомоніторингу, РЕР і контролю спектра

У задачах радіомоніторингу та РЕР спектроаналізатор може використовуватися як вимірювальний прилад для пошуку, спостереження та аналізу радіочастотної обстановки. У системах РЕБ такий прилад доречний як допоміжний інструмент контролю, діагностики та вимірювання спектра, а не як активний засіб впливу на радіоканал.

Для чого використовується портативний спектроаналізатор TinySA ULTRA+ ZS406 ?

Аналіз спектра ZEENKO TinySA ULTRA+ ZS406 у Normal mode 100 кГц-900 МГц

У звичайному режимі Normal mode прилад дозволяє аналізувати спектр сигналів у діапазоні 100 кГц-900 МГц. Це корисно для базових РЧ-вимірювань, перевірки антен, фільтрів, підсилювачів, приймачів, кабельних трактів і радіоаматорського обладнання.

РЧ аналіз TinySA ULTRA+ ZS406 до 5.4 ГГц в Ultra mode

Ultra mode розширює можливості аналізу до 5.4 ГГц, а калібрування заявлене до 6 ГГц. Це дозволяє використовувати прилад для контролю високочастотних ділянок спектра, діагностики РЧ-модулів і перевірки обладнання, яке працює вище стандартного діапазону Normal mode.

Гармонічний режим спостереження TinySA ULTRA+ ZS406 до 10 ГГц

Гармонічний режим спостереження до 10 ГГц дає можливість бачити сигнали у вищих частотних ділянках для орієнтовного спектрального контролю. Це корисно під час діагностики гармонік, побічних складових і загальної перевірки поведінки РЧ-вузлів.

Портативний спектроаналізатор TinySA ULTRA+ для пошуку завад, гармонік і паразитних випромінювань

Прилад дозволяє контролювати частоту, рівень сигналу, спектральну картину, гармоніки, паразитні складові, завади та поведінку радіочастотних вузлів. Це важливо під час діагностики приймачів, передавачів, фільтрів, підсилювачів і кабельних з’єднань.

ZEENKO TinySA ULTRA+ ZS406 як генератор сигналів для перевірки РЧ-обладнання

Крім аналізу спектра, прилад може працювати як компактний генератор сигналів. Синусоїдальний вихід доступний до 900 МГц, а прямокутний сигнал - до 4.4 ГГц, що зручно для перевірки фільтрів, підсилювачів, приймачів і радіоелектронних модулів.

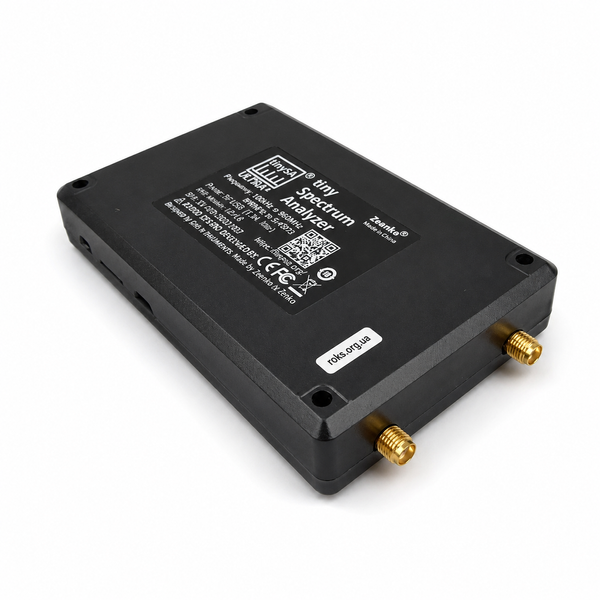

Аналізатор спектра SMA-Female для антен, фільтрів, підсилювачів і SDR

ВЧ-конектор SMA-Female дозволяє підключати прилад до відповідних кабелів, антен, фільтрів, перехідників, підсилювачів, SDR-приймачів і тестових вузлів. Це спрощує інтеграцію аналізатора у лабораторний, сервісний або радіоаматорський РЧ-тракт.

TinySA ULTRA+ ZS406 для радіомоніторингу, РЕР-вимірювань і технічного контролю сигналів

Прилад може використовуватися для базового спектрального контролю в системах радіомоніторингу та РЕР, коли потрібно виявити наявність сигналу, оцінити частотну ділянку, побачити рівень і спектральні особливості випромінювання. Таке застосування стосується вимірювання та аналізу, без рекомендацій щодо активного впливу на радіоканал.

За рахунок яких параметрів ZEENKO TinySA ULTRA+ ZS406 буде корисний ?

Діапазон аналізу TinySA ULTRA+ ZS406 100 кГц-900 МГц і до 5.4 ГГц в Ultra mode

Поєднання Normal mode 100 кГц-900 МГц та Ultra mode до 5.4 ГГц робить прилад універсальним для багатьох сервісних, лабораторних, радіоаматорських та інженерних задач. Це дозволяє працювати як з базовими РЧ-сигналами, так і з вищими частотними ділянками.

Генератор сигналів ZEENKO TinySA ULTRA+ ZS406: синус до 900 МГц і прямокутний сигнал до 4.4 ГГц

Вбудований генератор дозволяє використовувати прилад не тільки для аналізу, а й для подачі тестового сигналу на фільтри, підсилювачі, приймачі та інші радіоелектронні модулі. Це зменшує потребу в окремому генераторі для базової перевірки обладнання.

Фільтри роздільної здатності RBW 200 Гц-850 кГц у TinySA ULTRA+ ZS406

RBW у межах від 200 Гц до 850 кГц дозволяє підбирати роздільну здатність аналізу під різні типи сигналів. Це корисно для спостереження вузьких сигналів, широких ділянок спектра та загальної оцінки радіочастотної картини.

Внутрішній LNA 20 дБ до 4 ГГц у портативному спектроаналізаторі ZEENKO

Внутрішнє посилення LNA 20 дБ до 4 ГГц допомагає працювати зі слабкими сигналами та підвищує чутливість під час аналізу спектра. Це важливо для приймальних вимірювань, сервісної діагностики та радіомоніторингу.

DANL -153 дБм/Гц без LNA і -169 дБм/Гц з LNA на 100 МГц

Низький рівень власного шуму дозволяє краще бачити слабкі сигнали на фоні шуму. Для TinySA ULTRA+ ZS406 заявлено DANL на 100 МГц -153 дБм/Гц без LNA та -169 дБм/Гц з LNA.

Фазовий шум і стабільність частоти TinySA ULTRA+ ZS406 для коректного аналізу

Фазовий шум становить -92 дБц/Гц за 10 кГц і -108 дБц/Гц за 100 кГц, а стабільність частоти - менше 1 ppm при температурі від -10 °C до +55 °C. Ці параметри важливі для оцінки частоти, спектральної картини та роботи генератора сигналів.

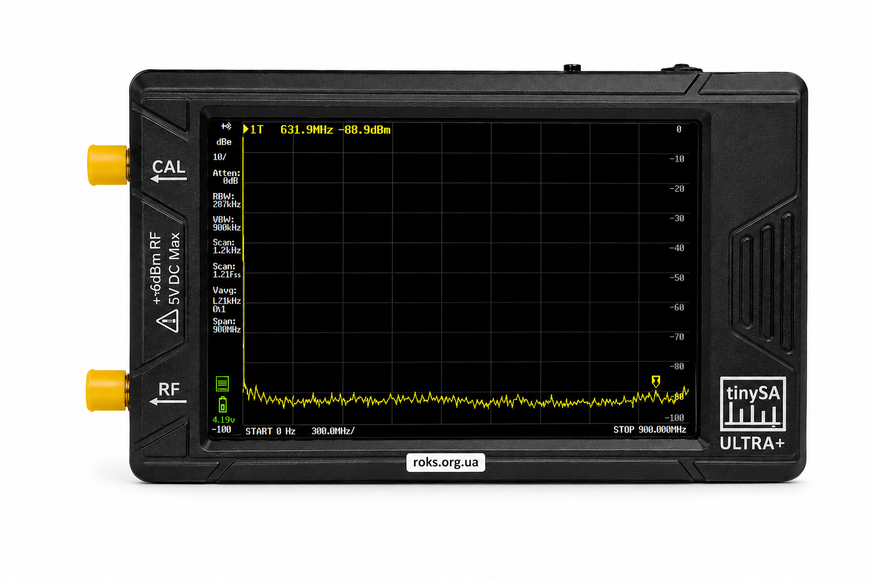

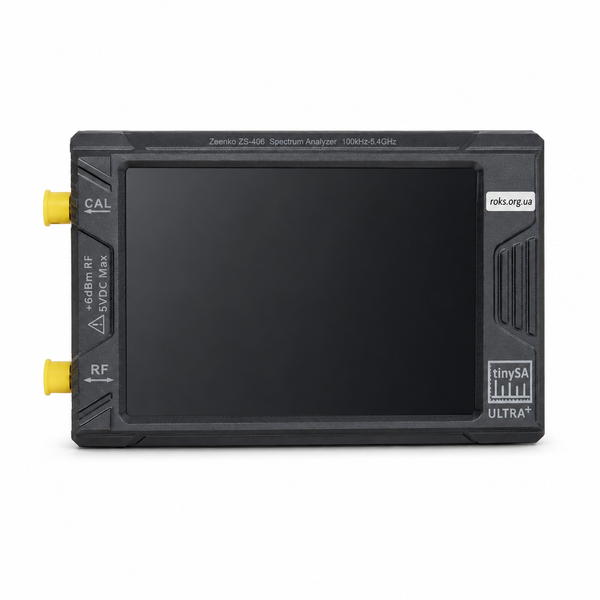

Сенсорний IPS TFT LCD дисплей 3.98" у спектроаналізаторі ZEENKO ZS406

Кольоровий IPS TFT LCD дисплей 3.98" з роздільною здатністю 480 x 320 дозволяє переглядати спектр, маркери та параметри сигналу без обов’язкового підключення до комп’ютера. Сенсорне керування робить прилад зручним для лабораторних, сервісних і виїзних задач.

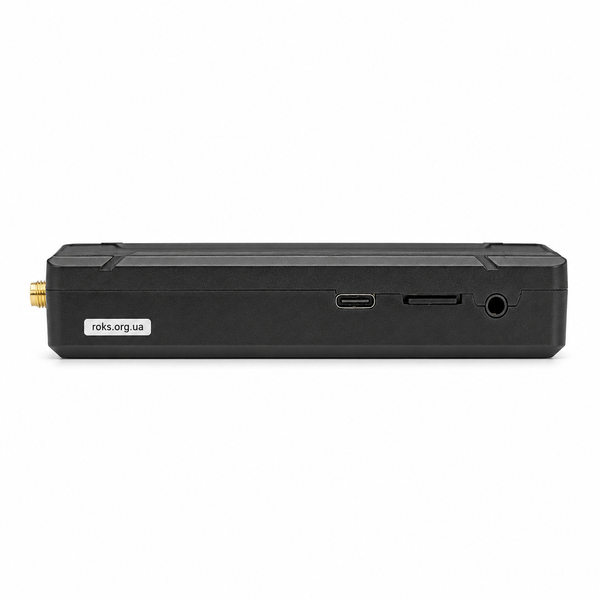

USB-C, Micro SD і акумулятор 5000 мАг у портативному аналізаторі спектра

USB-CDC Type-C використовується для зв’язку з комп’ютером, Micro SD слот - для збереження даних, а Li-полімерний акумулятор 3.7 В ємністю 5000 мАг забезпечує автономну роботу. Це важливо для польових, сервісних і навчальних вимірювань.

Переваги ZEENKO TinySA ULTRA+ ZS406 для радіочастотного аналізу

Портативний спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 має практичні переваги для задач, де потрібні компактність, аналіз до 5.4 ГГц, генератор сигналів, SMA-Female підключення, автономне живлення та робота зі слабкими сигналами.

Портативний спектроаналізатор ZEENKO TinySA ULTRA+ до 5.4 ГГц

Діапазон аналізу до 5.4 ГГц підходить для більшості базових, сервісних, навчальних, лабораторних і радіоаматорських РЧ-задач. Прилад зручний для швидкої перевірки спектра без великого стаціонарного обладнання.

Аналізатор спектра і генератор сигналів TinySA ULTRA+ ZS406 в одному приладі

Прилад дозволяє не тільки аналізувати спектр, а й подавати тестовий сигнал. Це зручно для перевірки фільтрів, підсилювачів, приймачів, кабельних трактів, антенних систем і радіоелектронних модулів.

Вбудований LNA 20 дБ у TinySA ULTRA+ ZS406 для слабких РЧ-сигналів

LNA 20 дБ до 4 ГГц допомагає підвищити чутливість під час аналізу спектра. Це корисно для приймальних вимірювань, пошуку слабких сигналів, радіомоніторингу та сервісної діагностики.

IPS-дисплей 3.98" у портативному РЧ аналізаторі ZEENKO ZS406

Дисплей 480 x 320 забезпечує зручне відображення спектра, маркерів і параметрів сигналу. Це робить прилад придатним для роботи без постійного підключення до ПК.

USB-C, Micro SD і акумулятор 5000 мАг для автономних РЧ-вимірювань

USB-C підключення, слот Micro SD та акумулятор 5000 мАг роблять аналізатор зручним для виїзних робіт, сервісу, лабораторій і навчальних задач.

ZEENKO TinySA ULTRA+ ZS406 для РЕР, радіомоніторингу та технічного контролю спектра

У задачах РЕР і радіомоніторингу аналізатор може використовуватися для спостереження спектра, пошуку джерел сигналів, контролю частотної ділянки та оцінки рівня випромінювання. У РЕБ-системах прилад може бути допоміжним вимірювальним інструментом для контролю та діагностики, але не є активним засобом впливу на сигнал.

Продаж ZEENKO TinySA ULTRA+ ZS406 у ТМ «РОКС»

Портативний спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 продається у ТМ «РОКС», що зручно для клієнтів, яким потрібен готовий вимірювальний прилад для антен, фільтрів, підсилювачів, кабельних трактів, SDR, радіомоніторингу, РЕР і лабораторних задач.

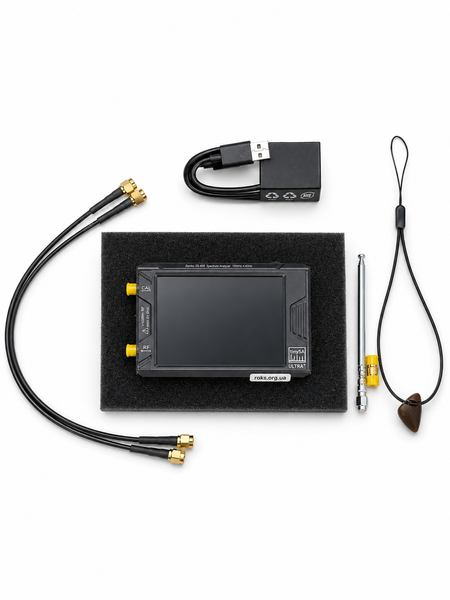

Комплектація ZEENKO TinySA ULTRA+ ZS406

• Портативний аналізатор спектра ZEENKO TinySA ULTRA+ ZS406 - 1 шт.
• Інструкція користувача - 1 шт.
• Захисне транспортувальне пакування - 1 комплект.

Чому варто обрати спектроаналізатор ZEENKO TinySA ULTRA+ ZS406 у ТМ «РОКС» ?

ТМ «РОКС» пропонує РЧ-компоненти, кабелі, роз’єми, антени та вимірювальні прилади для професійних, сервісних, навчальних і аматорських задач. ZEENKO TinySA ULTRA+ ZS406 продається у ТМ «РОКС» для клієнтів, яким потрібен портативний спектроаналізатор до 5.4 ГГц з генератором сигналів, SMA-Female підключенням, сенсорним IPS-дисплеєм і автономним живленням.

Якщо потрібен компактний РЧ аналізатор спектра для налаштування антен, перевірки фільтрів, підсилювачів, кабельних трактів, SDR-систем, радіомоніторингу, РЕР або лабораторних вимірювань, TinySA ULTRA+ ZS406 є практичним рішенням для базового спектрального аналізу та сервісної діагностики.
