Антенна horn рупорная коническая 3.9-5.0 ГГц LHCP+RHCP для профессиональных РЧ-систем

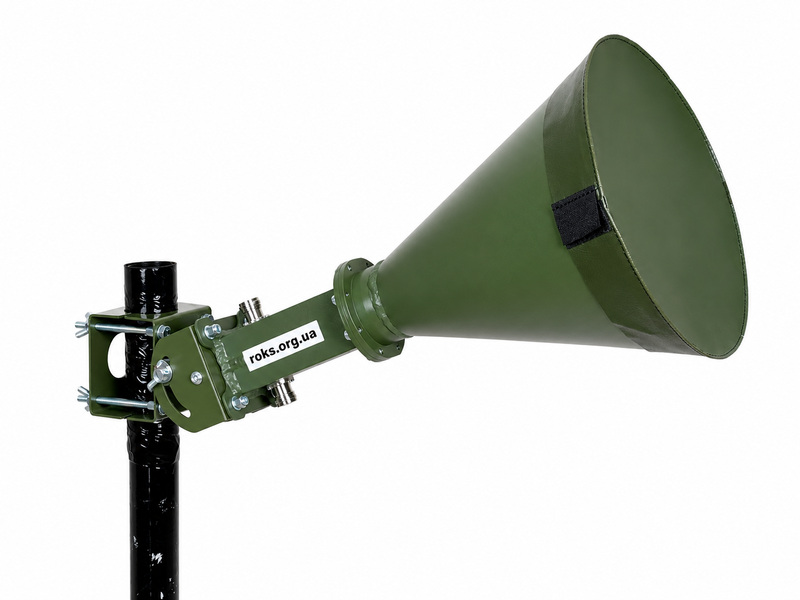

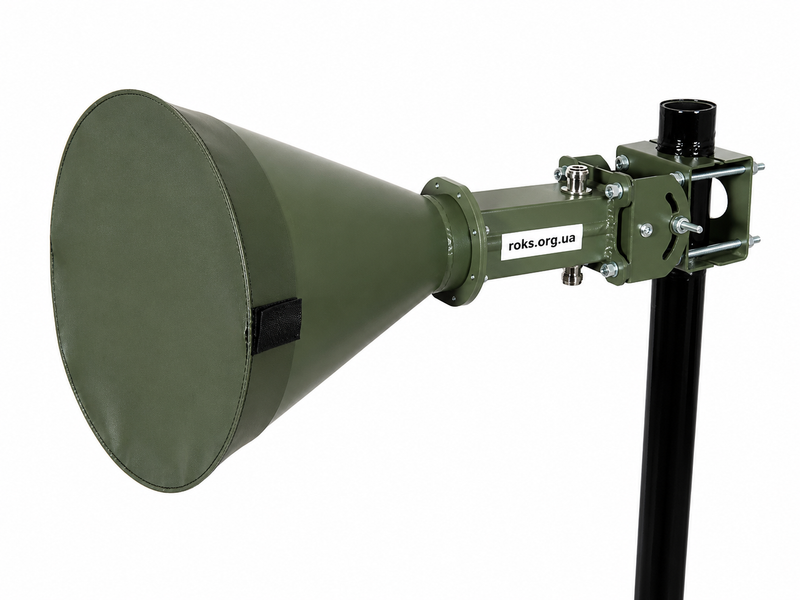

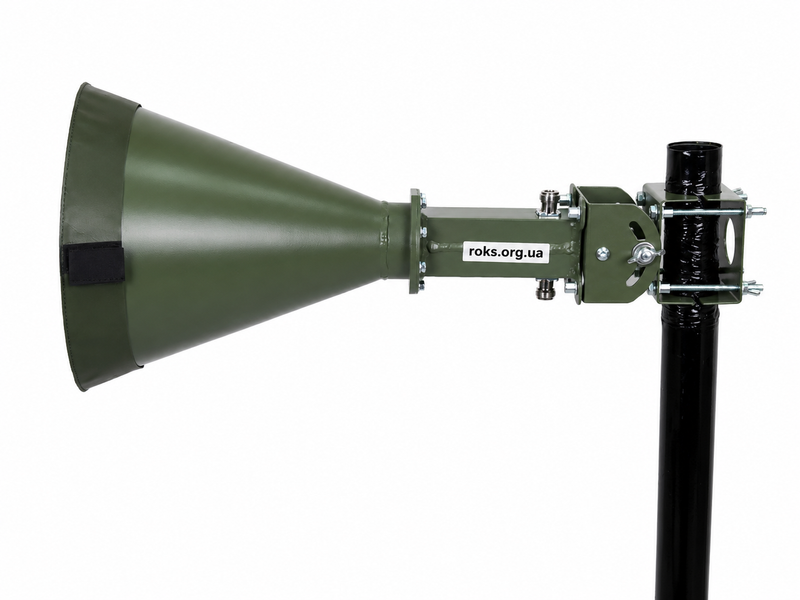

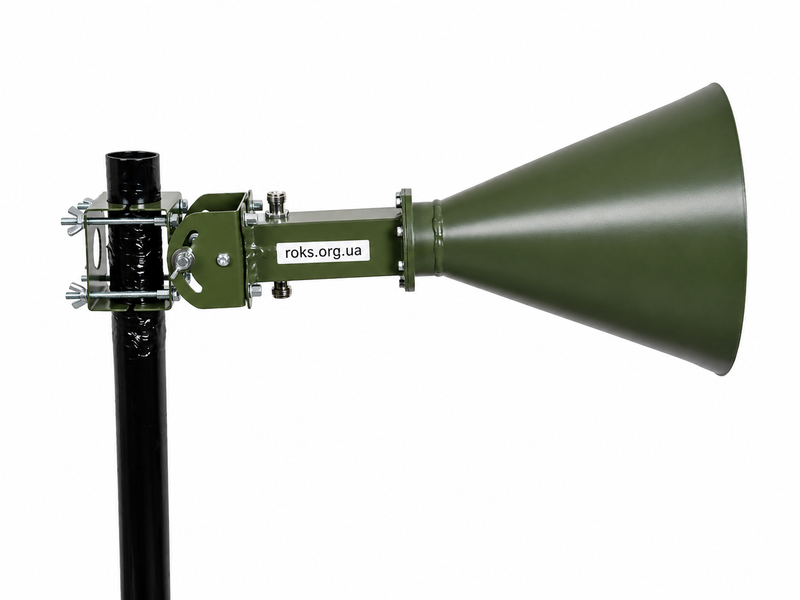

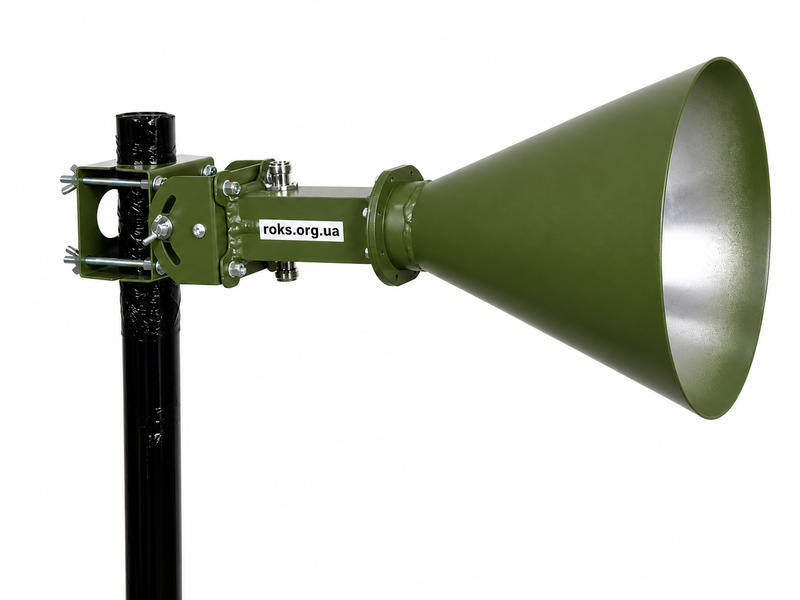

Антенна horn рупорная коническая 3.9-5.0 ГГц ААБШ.567.800.281-СК01В - это профессиональная направленная рупорная антенна для приема и передачи радиочастотных сигналов в диапазоне 3900-5000 МГц. Антенна от ТМ "РОКС" рассчитана на работу с коаксиальными трактами 50 Ом, измерительным оборудованием, антенными стендами, телекоммуникационными системами, беспроводными каналами передачи данных и специализированными радиотехническими комплексами.

Коническая HORN конструкция формирует стабильную направленную диаграмму, обеспечивает коэффициент усиления не менее 22.5 dBi и ширину диаграммы направленности не более 15° по уровню -3 дБ. Благодаря поддержке двух круговых поляризаций LHCP+RHCP антенна полезна для систем, где важны поляризационная совместимость, контроль качества радиоканала, радиомониторинг, РЭР, анализ электромагнитной обстановки и работа с поляризационно чувствительными сигналами.

Технические характеристики антенны horn рупорной конической 3.9-5.0 ГГц

Для кого подходит рупорная коническая антенна HORN 3.9-5.0 ГГц с двумя поляризациями одновременно ?

• Инженерам радиосвязи и системным интеграторам. Антенна подходит для построения направленных радиоканалов, тестовых линий связи, приемо-передающих трактов и профессиональных радиочастотных систем в диапазоне 3.9-5.0 ГГц.
• Лабораториям, сервисным центрам и производственным участкам. Модель можно использовать для проверки, настройки и сравнительного тестирования антенн, ВЧ модулей, приемников, передатчиков, генераторов сигналов, анализаторов спектра и коаксиально-волноводных узлов.
• Телекоммуникационным специалистам и техническим службам. Антенна полезна для направленного приема или передачи сигналов, работы с ретрансляционными узлами, антенными комплексами, измерительными стендами и беспроводными системами передачи данных.
• Специалистам по радиомониторингу, РЭР и специализированным радиотехническим системам. Антенна может использоваться как направленный антенный элемент в составе профессиональных комплексов для приема, анализа, измерения и контроля сигналов в пределах рабочего диапазона 3900-5000 МГц. В системах РЭБ она может рассматриваться именно как антенная часть радиочастотного тракта, а не как самостоятельное готовое средство.
• Предприятиям, разработчикам и R&D-отделам. Изделие подходит для исследовательских, учебных, производственных и прикладных технических задач, где нужна направленная антенна с круговой поляризацией, двумя портами N-female и работой в диапазоне 4-5 ГГц.

Для чего используется антенна 4.5 ГГц с круговой поляризацией LHCP+RHCP ?

Направленные радиоканалы в диапазоне 3900-5000 МГц

Антенна формирует узкий направленный луч и позволяет концентрировать энергию сигнала в нужном направлении. Это важно для систем, где требуется повысить управляемость радиоканала, уменьшить влияние сторонних направлений и получить более стабильный уровень сигнала в рабочей зоне.

Измерения, тестирование и настройка ВЧ-оборудования

Модель может применяться на антенных стендах, в лабораториях, сервисных центрах и производственных подразделениях. Волновое сопротивление 50 Ом, два разъема N-female и контролируемые параметры направленности упрощают подключение антенны к стандартному радиочастотному оборудованию.

Работа с RHCP и LHCP поляризациями одновременно

Антенна поддерживает правую и левую круговую поляризацию - RHCP и LHCP. Это дает возможность работать с разными поляризационными трактами, проверять поляризационную совместимость, оценивать качество приема и использовать антенну в системах, где поляризация сигнала имеет важное значение.

Радиомониторинг, РЭР и анализ сигналов в диапазоне 3.9-5.0 ГГц

Благодаря работе в диапазоне 3900-5000 МГц, направленной HORN конструкции и круговой поляризации антенна может быть полезна для приема, контроля, анализа и измерения радиосигналов в составе профессиональных радиочастотных комплексов. Для РЭБ такая антенна может использоваться только как один из компонентов полной системы при условии соответствия всего тракта частотным, мощностным и эксплуатационным требованиям.

За счет каких параметров антенна horn 3.9-5.0 ГГц будет полезна ?

Коэффициент усиления не менее 22.5 dBi для направленной работы

Коэффициент усиления не менее 22.5 dBi помогает концентрировать сигнал в нужном направлении. Для пользователя это означает лучшую энергетику канала, более выраженную рабочую зону и удобство при работе с точечными, стендовыми или измерительными радиочастотными направлениями.

Ширина диаграммы направленности не более 15°

Диаграмма направленности по уровню -3 дБ не более 15° позволяет работать с узким лучом. Это удобно для точного наведения антенны, проверки направления сигнала, стендовых измерений и задач, где нужно ограничить прием или излучение с нежелательных направлений.

КСВН не более 1.45 в рабочем диапазоне

Низкий КСВН в диапазоне 3.9-5.0 ГГц указывает на качественное согласование антенны с коаксиальным трактом 50 Ом. Это помогает уменьшить отражения сигнала, снизить потери в линии и стабилизировать работу приемо-передающего оборудования.

Кроссполяризационная развязка не менее 20 дБ

Кроссполяризационная развязка важна для систем с круговой поляризацией. Она помогает лучше разделять RHCP и LHCP составляющие, повышает стабильность работы с поляризационно чувствительными сигналами и делает антенну пригодной для задач, где нужно контролировать поляризационный канал.

Два разъема N-female для отдельных поляризационных каналов

Наличие двух разъемов N-female позволяет отдельно подключать тракты RHCP и LHCP. Это удобно для измерительных систем, анализа сигналов, приемо-передающих модулей, коммутационных узлов и других профессиональных радиочастотных компонентов.

Конструкция конической рупорной антенны ААБШ.567.800.281-СК01В

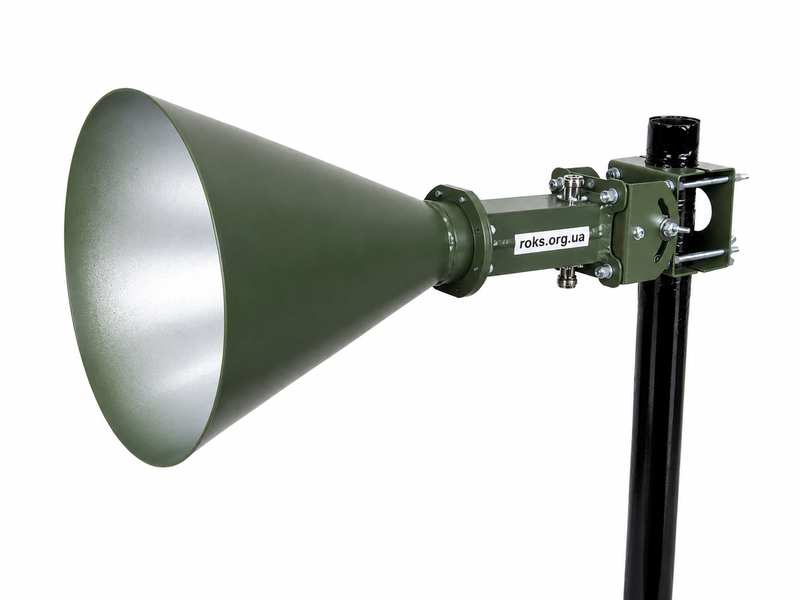

Антенна выполнена в формате конического рупора на базе квадратного волновода 41 × 41 мм. Коническая геометрия рупора способствует формированию более симметричной диаграммы направленности и хорошо подходит для работы с круговой поляризацией. Корпус из алюминиевого сплава сочетает механическую жесткость, устойчивость к эксплуатационным нагрузкам и умеренный вес - не более 1.6 кг.

Габаритные размеры антенны составляют 770 × 332 × 332 мм. Монтажное основание выполнено в формате квадратного фланца 56 × 56 мм с четырьмя отверстиями диаметром 9.06 мм, что упрощает установку антенны на кронштейн, антенный пост, измерительный стенд или другую опорную конструкцию. Два разъема N-female обеспечивают совместимость с профессиональными коаксиальными кабелями, анализаторами спектра, генераторами сигналов, усилителями, приемниками и другими ВЧ-компонентами.

Преимущества антенны HORN 3.9-5.0 ГГц 22.5 dBi с 2x N-female

Коническая рупорная антенна имеет практические преимущества для задач, где важны направленность, работа с круговой поляризацией, стабильная форма луча, контроль боковых и задних лепестков, а также повторяемость параметров в рабочем диапазоне. Для модели ААБШ.567.800.281-СК01В эти преимущества сочетаются с диапазоном 3.9-5.0 ГГц, коэффициентом усиления не менее 22.5 dBi, двумя поляризационными каналами RHCP/LHCP и подключением через 2 × N-female.

Работа в диапазоне 3.9-5.0 ГГц

Антенна подходит для профессиональных радиочастотных задач в частотной зоне 4-5 ГГц. Она может использоваться для направленного приема, передачи, измерения, анализа и контроля радиосигналов в пределах рабочего диапазона.

Круговая поляризация LHCP+RHCP одновременно

Модель поддерживает правую и левую круговую поляризацию, что расширяет варианты применения в поляризационно чувствительных системах. Наличие двух поляризаций в одном изделии позволяет работать с разными каналами без замены антенны.

Два независимых поляризационных канала

Два разъема N-female позволяют отдельно подключать тракты RHCP и LHCP. Это удобно для измерительных систем, анализа сигналов, приемо-передающих модулей, коммутационных узлов и других профессиональных радиочастотных компонентов.

Коэффициент усиления не менее 22.5 dBi

Высокое усиление помогает концентрировать сигнал в нужном направлении. Это полезно для направленных радиоканалов, лабораторных стендов, радиомониторинга и других задач, где важна работа с контролируемым направлением приема или передачи.

Ширина диаграммы направленности не более 15°

Узкий луч позволяет точнее ориентировать антенну и ограничивать влияние сигналов с нежелательных направлений. Это важно для измерительных, тестовых и специализированных радиотехнических задач.

Более симметричная диаграмма направленности

Коническая апертура лучше соответствует задачам, где нужен осесимметричный луч. Это полезно для измерительных стендов, приемо-передающих трактов, направленных радиоканалов и систем, где важна повторяемость результатов при наведении антенны.

Меньшие боковые лепестки по сравнению со многими пирамидальными рупорами

У конической апертуры нет углов прямоугольного раскрыва, которые могут создавать дополнительную дифракцию и паразитные неравномерности поля. Благодаря этому боковые лепестки часто имеют более низкий и равномерный уровень, хотя итоговые характеристики зависят от геометрии рупора, длины, угла раскрыва, качества согласования и точности изготовления.

Лучший контроль задних лепестков

При правильной геометрии, качественном переходе от волновода к рупору и жестком металлическом корпусе коническая конструкция может обеспечивать лучший контроль излучения назад. Это важно для задач, где нужно уменьшить прием или излучение с нежелательных направлений.

Более стабильная форма луча в рабочем направлении

Коническая геометрия рупора помогает получить более плавное распределение поля в апертуре. Это положительно влияет на стабильность основного луча, повторяемость измерений и прогнозируемость работы антенны в пределах диапазона 3.9-5.0 ГГц.

КСВН до 1.45

Качественное согласование с трактом 50 Ом уменьшает нежелательные отражения сигнала в рабочем диапазоне. Это особенно важно при работе с профессиональными коаксиальными линиями, измерительным оборудованием и приемо-передающими трактами.

Кроссполяризационная развязка от 20 дБ

Параметр важен для корректной работы с RHCP и LHCP поляризациями. Кроссполяризационная развязка помогает уменьшить взаимное влияние поляризационных каналов и повысить стабильность работы в системах с круговой или двойной круговой поляризацией.

Стандартное подключение 50 Ом через N-female

Разъемы N-female удобны для подключения к профессиональным коаксиальным линиям, анализаторам спектра, генераторам сигналов, приемникам, усилителям и другим ВЧ-компонентам. Волновое сопротивление 50 Ом обеспечивает совместимость с типовыми радиочастотными трактами.

Алюминиевая конструкция с весом до 1.6 кг

Алюминиевый сплав сочетает прочность, устойчивость к эксплуатационным нагрузкам и умеренный вес. Жесткая конструкция помогает сохранять геометрию рупора, что важно для стабильности радиочастотных параметров.

Монтажное основание 56 × 56 мм

Монтажное основание с четырьмя отверстиями диаметром 9.06 мм упрощает фиксацию антенны на кронштейне, антенном посту, измерительном стенде или другой опорной конструкции. Это удобно для стационарного монтажа, лабораторного использования и тестовых инсталляций.

Полезность для РЭР и радиомониторинга

Благодаря направленности, коэффициенту усиления не менее 22.5 dBi, круговой поляризации и работе в диапазоне 3.9-5.0 ГГц антенна может применяться для приема, анализа, измерения и контроля радиосигналов в составе профессиональных радиочастотных комплексов.

Возможность использования в составе комплексных систем РЭБ

Антенна может быть антенной частью специализированного радиочастотного тракта при условии соответствия частотным, мощностным и эксплуатационным параметрам всей системы. Она не является самостоятельным готовым средством, а используется как один из радиочастотных компонентов комплексного решения.

Комплектация рупорной антенны ААБШ.567.800.281-СК01В

• Антенна рупорная коническая круговой поляризации ААБШ.567.800.281-СК01В - 1 шт.
• Техническая этикетка паспорта изделия с заводским номером - 1 шт.
• Индивидуальная защитная упаковка для сохранения геометрии рупора при транспортировке - 1 комплект.

Почему стоит выбрать рупорную коническую антенну 3.9-5.0 ГГц в ПрАТ «РОКС» ?

ПрАТ «РОКС» предлагает радиочастотное оборудование для профессиональных телекоммуникационных, измерительных, производственных и исследовательских задач. Антенна ААБШ.567.800.281-СК01В подходит для клиентов, которым нужна не универсальная бытовая антенна, а технически понятное ВЧ-изделие с конкретным диапазоном частот, круговой поляризацией, двумя N-female подключениями и параметрами для работы с трактами 50 Ом.

Отдельно стоит отметить возможность применения антенны в сфере радиомониторинга, РЭР и специализированных радиотехнических систем. Благодаря диапазону 3.9-5.0 ГГц, направленной HORN конструкции, коэффициенту усиления не менее 22.5 dBi, круговой поляризации RHCP/LHCP и стандартному подключению 50 Ом через N-female, модель может быть полезна для задач приема, анализа и измерения радиосигналов в пределах рабочего диапазона.

Если нужна направленная HORN антенна 3.9-5.0 ГГц с двумя круговыми поляризациями LHCP+RHCP, двумя разъемами N-female, волновым сопротивлением 50 Ом и прочной алюминиевой конструкцией, антенна от ТМ "РОКС" является практичным решением для лабораторных, телекоммуникационных, измерительных и специализированных радиотехнических применений.
