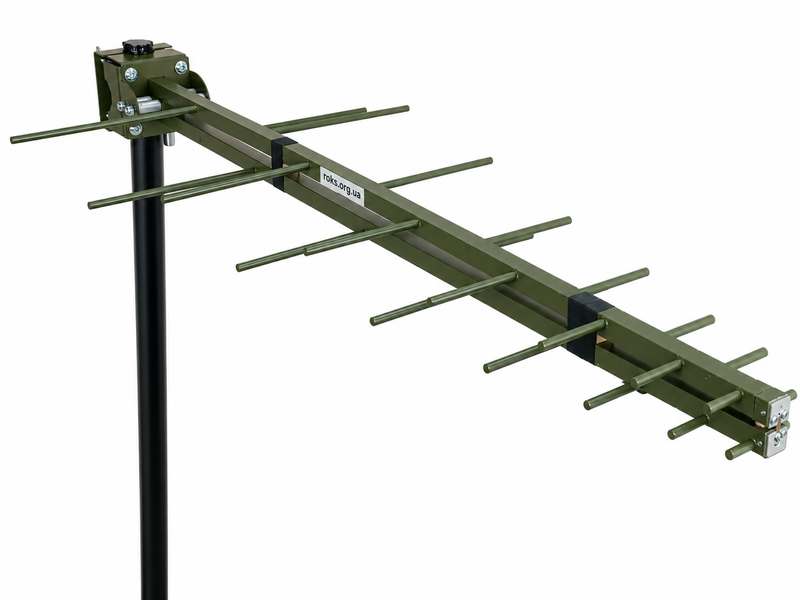

Логопериодическая антенна ЛПА 300-2000 МГц, 7 дБи, линейная поляризация, N-type, 50 Ом

Логопериодическая антенна ЛПА 300-2000 МГц - это направленная широкополосная антенна с линейной поляризацией для приема и передачи радиочастотных сигналов в широком диапазоне частот. Чаще всего модель используется в системах радиомониторинга, профессиональной радиосвязи, контроля спектра, измерительных комплексах и других РЧ-системах, где необходимо перекрывать несколько частотных поддиапазонов одной антенной.

Антенна подходит для инженеров, системных интеграторов, измерительных лабораторий, операторов радиомониторинга и разработчиков специализированного радиооборудования. Рабочий диапазон 300-2000 МГц, усиление не менее 7 дБи и ширина луча 95° обеспечивают практичный баланс между широкополосностью, направленностью и удобством наведения.

Логопериодическая антенна производства ПрАТ "РОКС" рассчитана на работу в РЧ-трактах с волновым сопротивлением 50 Ом. Допустимая длительная входная мощность составляет 100 Вт, а кратковременная - до 150 Вт. Подключение выполняется через разъем N-type вилка, что позволяет использовать антенну не только в приемных, но и в профессиональных передающих системах в пределах паспортных режимов.

Технические характеристики логопериодической антенны ЛПА 300-2000 МГц

Зависимость КСВН от частоты

Назначение и использование логопериодической антенны 300-2000 МГц

• Широкополосный прием и передача сигналов 300-2000 МГц.

Логопериодическая конструкция позволяет использовать одну антенну в широком частотном диапазоне без постоянной замены отдельных узкополосных антенн. Это удобно для многодиапазонных РЧ-систем, экспериментальных комплексов и оборудования, которое должно работать с различными частотными поддиапазонами.

• Антенна для радиомониторинга и контроля радиочастотного спектра.

Диапазон 300-2000 МГц позволяет использовать ЛПА как направленный приемный элемент в системах мониторинга радиочастотной среды. Усиление не менее 7 дБи и контролируемая диаграмма направленности помогают выделять сигналы из нужного сектора и уменьшать влияние источников с других направлений.

• Применение в профессиональных системах РЭР и РЭБ.

Антенна может интегрироваться в специализированные комплексы радиоэлектронной разведки, радиоэлектронной борьбы и анализа радиочастотной обстановки. Широкая рабочая полоса позволяет использовать один антенный элемент для работы с несколькими частотными участками в пределах 300-2000 МГц.

• Ретрансляционные и профессиональные системы радиосвязи.

Линейная поляризация, волновое сопротивление 50 Ом и допустимая длительная мощность до 100 Вт позволяют использовать антенну в совместимых приемо-передающих системах. Направленные характеристики помогают концентрировать основную энергию сигнала в заданном секторе.

• Лабораторные, тестовые и измерительные РЧ-системы.

ЛПА подходит для проверки радиооборудования, контроля прохождения сигналов, построения тестовых стендов и исследования систем в широком диапазоне частот. Одна антенна может заменить несколько отдельных частотных антенн в задачах, где не требуются узкополосные резонансные характеристики.

ПрАТ "РОКС" производит широкополосные антенны и другие РЧ-компоненты для телекоммуникационных, измерительных, мониторинговых и специализированных радиотехнических систем.

Особенности конструкции и функционал логопериодической антенны ЛПА

Логопериодическая антенна относится к широкополосным направленным антеннам. Ее излучающие элементы имеют различные геометрические размеры и расположены в определенной последовательности. На разных частотах основную роль в приеме или излучении сигнала выполняют соответствующие группы элементов, что позволяет получить широкий рабочий частотный диапазон.

• Широкий диапазон частот от 300 до 2000 МГц.

Нижняя граница 300 МГц позволяет работать с частотными участками, которые недоступны для многих компактных высокочастотных LPDA антенн. Широкая полоса частот уменьшает потребность в использовании нескольких отдельных антенн для разных поддиапазонов.

• Линейная поляризация с возможностью выбора ориентации антенны.

Ориентация антенны определяет вертикальную или горизонтальную линейную поляризацию. Это позволяет адаптировать антенный узел к поляризации сигнала и конфигурации конкретной радиочастотной системы.

• Усиление не менее 7 дБи и ширина луча 95°.

Антенна сочетает направленный прием или передачу с относительно широким рабочим сектором. Диаграмма 95° упрощает ориентацию антенны по сравнению с узконаправленными моделями и не требует чрезмерно точного наведения.

• Уровень боковых лепестков -12 дБ относительно главного луча.

Сниженный уровень боковых лепестков помогает уменьшить чувствительность антенны к сигналам, поступающим вне основного рабочего сектора. Для систем радиомониторинга и направленной связи это улучшает пространственную селективность антенного тракта.

• N-type разъем для приемных и передающих РЧ-трактов.

Коаксиальный N-type интерфейс используется в профессиональных 50-омных системах и подходит для работы с более высокими уровнями мощности по сравнению с компактными SMA-решениями. Антенна поддерживает длительную входную мощность до 100 Вт и кратковременную до 150 Вт.

• Алюминиевая конструкция с вибраторными элементами.

Антенная система выполнена на основе двух алюминиевых направляющих с набором излучающих элементов. Радиопрозрачные вставки поддерживают необходимую геометрию конструкции и расстояние между основными элементами антенны.

• Стационарный монтаж на вертикальную трубу до 50 мм.

Конструкция предусматривает установку антенны на вертикальную мачту или трубу диаметром до 50 мм. Такой тип монтажа подходит для стационарных объектов, антенных постов, измерительных площадок и других профессиональных инсталляций.

Преимущества использования широкополосной антенны ЛПА 300-2000 МГц

• Одна логопериодическая антенна вместо нескольких узкополосных моделей.

Рабочий диапазон 300-2000 МГц позволяет перекрывать несколько частотных участков одним антенным изделием. По сравнению с комплектом отдельных узкополосных антенн это упрощает состав системы, уменьшает количество монтажных узлов и ускоряет изменение рабочей частоты оборудования.

• Работа от 300 МГц для широкополосных систем контроля спектра.

Низкая нижняя граница рабочего диапазона является важным преимуществом для систем, которые должны контролировать значительную часть радиочастотного спектра. Антенна позволяет использовать один направленный канал приема в широкой полосе 300-2000 МГц.

• Практичный баланс между усилением 7 дБи и диаграммой 95°.

Узконаправленные антенны могут требовать высокой точности наведения, тогда как всенаправленные модели не обеспечивают достаточной селективности по направлению. ЛПА с лучом 95° занимает промежуточное положение и подходит для задач, где требуется контроль сектора без сложной системы точного позиционирования.

• Возможность работы в передающих трактах до 100 Вт длительной мощности.

В отличие от маломощных приемных LPDA моделей с компактными разъемами, эта антенна поддерживает длительную мощность до 100 Вт и кратковременную до 150 Вт. Это расширяет возможности использования в профессиональных приемо-передающих РЧ-системах.

• КСВН до 1,5 для согласования с 50-омным радиочастотным трактом.

Стабильное согласование в рабочем диапазоне помогает уменьшить потери сигнала из-за отражения и обеспечивает предсказуемую интеграцию антенны с соответствующим коаксиальным кабелем и РЧ-оборудованием.

• Собственная сборка и контрольное тестирование ПрАТ "РОКС".

Антенны ПрАТ "РОКС" проходят сборку и контроль после изготовления. Проверка готового изделия помогает контролировать соответствие конструкции и основных параметров заявленным характеристикам и обеспечивать повторяемость серийных антенн.

Комплектация логопериодической антенны ЛПА 300-2000 МГц

• Антенна логопериодическая ЛПА 300-2000 МГц - 1 шт.

Упаковка широкополосной логопериодической антенны

Антенна поставляется в транспортной упаковке, предназначенной для защиты конструкции, вибраторных элементов и РЧ-разъема от механических повреждений во время хранения и доставки.

Заказать логопериодическую антенну ЛПА 300-2000 МГц

Выберите широкополосную логопериодическую антенну 300-2000 МГц для профессионального радиомониторинга, контроля спектра, систем радиосвязи, измерительных стендов и специализированных РЧ-комплексов. Одна ЛПА позволяет перекрывать широкий частотный диапазон и работать с линейно поляризованными сигналами без постоянной замены антенного оборудования.

Заказывайте логопериодическую антенну производства ПрАТ "РОКС" для построения широкополосного 50-омного РЧ-тракта с рабочим диапазоном 300-2000 МГц и направленной диаграммой излучения.
