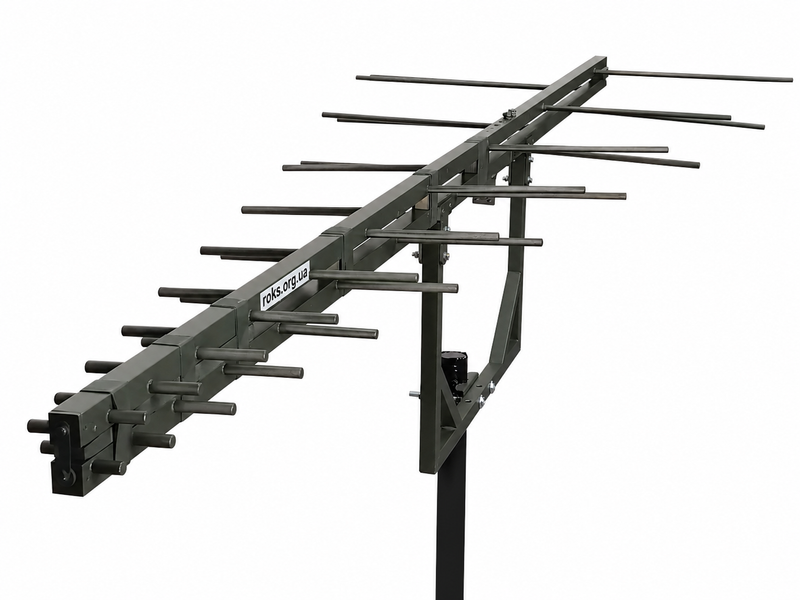

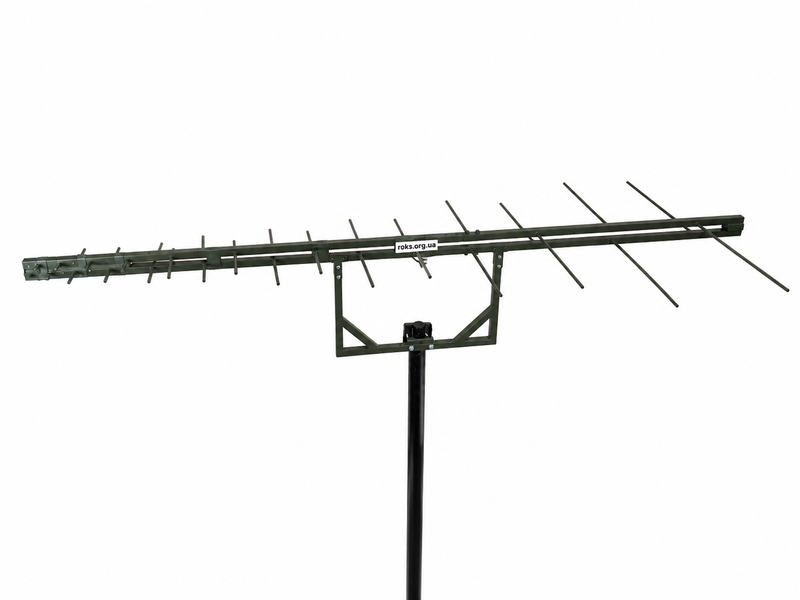

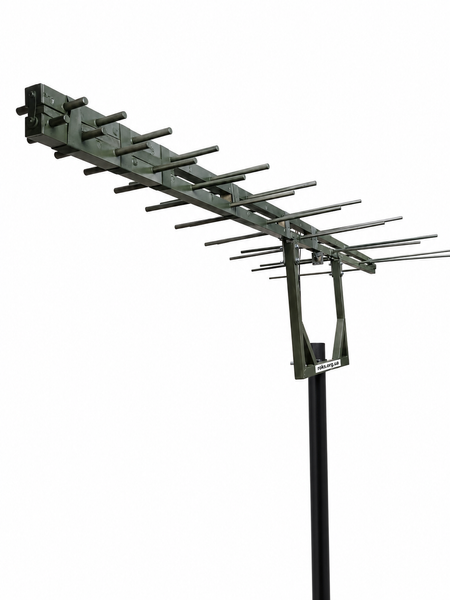

Логопериодическая антенна LPDA 0,165-2 ГГц, 9 дБ, линейная поляризация, N-female, 50 Ом, 150 Вт

Логопериодическая широкополосная антенна LPDA 0,165-2 ГГц - это профессиональная направленная антенна линейной поляризации для приема и передачи радиочастотных сигналов в диапазоне 165-2000 МГц. Чаще всего модель используется для радиомониторинга, контроля спектра, профессиональных РЧ-измерений, построения тестовых стендов, направленных линий радиосвязи и специализированных радиотехнических комплексов.

Антенна подходит для инженеров РЧ-систем, системных интеграторов, специалистов по радиомониторингу, операторов измерительного оборудования, лабораторий и разработчиков профессиональных приемо-передающих комплексов. Широкий рабочий диапазон позволяет использовать одну LPDA вместо нескольких отдельных антенн, рассчитанных на более узкие частотные поддиапазоны.

Модель обеспечивает типичное усиление 9 дБ и имеет направленную диаграмму с типичной шириной по уровню минус 3 дБ 50° в E-плоскости и 70° в H-плоскости. Такая конфигурация помогает выделять сигналы с нужного направления и уменьшать влияние источников, расположенных вне основного рабочего сектора антенны.

Антенна имеет один коаксиальный вход с разъемом N-female и рассчитана на работу с РЧ-трактами с волновым сопротивлением 50 Ом. Допустимая мощность в непрерывном режиме составляет до 150 Вт, а кратковременная пиковая мощность - до 200 Вт.

Логопериодическая антенна производства ПрАТ "РОКС" предназначена для стационарной установки или использования с фиксированной позиции, когда важны стабильная геометрия антенной системы, прогнозируемая направленность и повторяемость результатов измерений.

Технические характеристики логопериодической антенны LPDA 0,165-2 ГГц

Рис. 1 Коэффициент усиления в полосе

Рис. 2 Ширина диаграммы направленности в полосе

Графики характеристик логопериодической антенны 165-2000 МГц

• Коэффициент усиления LPDA в рабочей полосе.

График коэффициента усиления демонстрирует изменение параметра в зависимости от частоты в пределах диапазона 0,165-2,0 ГГц. Типичное значение усиления антенны составляет 9 дБ.

• Ширина диаграммы направленности в E-плоскости и H-плоскости.

График ширины диаграммы позволяет оценить изменение рабочего сектора антенны в частотной полосе. Типичные значения по уровню минус 3 дБ составляют 50° для E-плоскости и 70° для H-плоскости.

Назначение и использование логопериодической антенны 0,165-2 ГГц

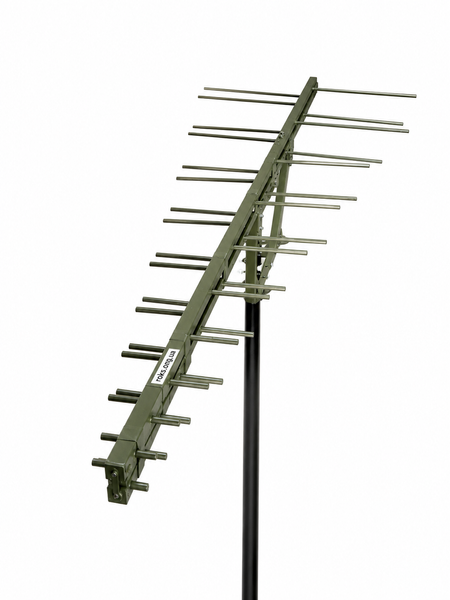

• Радиомониторинг и контроль спектра в диапазоне 165-2000 МГц.

Широкий рабочий диапазон позволяет использовать антенну для контроля значительной части VHF- и UHF-спектра без замены антенного оборудования. Направленная диаграмма помогает выделять сигналы из нужного сектора и уменьшать влияние источников с нежелательных направлений.

• Применение в комплексах РЭР и анализа радиочастотной обстановки.

LPDA может использоваться как направленный приемный элемент в профессиональных системах радиоэлектронной разведки, контроля эфира и анализа радиосигналов. Диапазон 165-2000 МГц охватывает более низкие частоты, недоступные для многих компактных логопериодических моделей.

• Использование в профессиональных системах РЭБ.

Допустимая длительная мощность до 150 Вт и кратковременная до 200 Вт позволяет интегрировать антенну в совместимые профессиональные передающие комплексы в пределах заявленных характеристик. N-female и волновое сопротивление 50 Ом обеспечивают подключение к соответствующему коаксиальному тракту.

• Направленные линии радиосвязи и ретрансляционные системы.

Антенна может применяться для построения широкополосных направленных линий и ретрансляционных узлов. Типичное усиление 9 дБ помогает повысить уровень сигнала в рабочем направлении, а линейная поляризация позволяет согласовать ориентацию антенны с поляризацией другой стороны радиолинии.

• Профессиональные РЧ-измерения и тестовые стенды.

LPDA подходит для лабораторных и полевых измерений, проверки приемо-передающих трактов, исследования радиооборудования и построения контрольных стендов. Стационарное размещение обеспечивает повторяемую геометрию системы и стабильные условия проведения испытаний.

• Стационарные объекты и работа с фиксированной позиции.

Конструкция антенны ориентирована на использование в стационарных системах или при работе с фиксированной позиции. Такой формат целесообразен для постов радиомониторинга, измерительных площадок, ретрансляционных пунктов и других систем, где важно сохранять стабильное направление антенны.

• Каналы управления, телеметрии и связи в соответствующих поддиапазонах.

Антенна может использоваться в совместимых каналах управления, телеметрии и обмена данными, работающих в пределах 165-2000 МГц. Направленность помогает концентрировать основную энергию сигнала в определенном секторе и уменьшать влияние посторонних направлений.

ПрАТ "РОКС" предлагает логопериодические антенны для радиомониторинга, профессиональной радиосвязи, РЭР, РЭБ, измерительных стендов и специализированных РЧ-комплексов.

Особенности конструкции и функционал антенны LPDA 165-2000 МГц

Логопериодическая антенна состоит из последовательности излучающих элементов различной длины. Геометрические размеры и расстояние между элементами изменяются по логопериодическому закону, благодаря чему разные группы вибраторов эффективно работают на различных участках частотного диапазона.

• Широкополосная LPDA-конструкция от 165 МГц до 2 ГГц.

Одна антенна перекрывает широкий частотный диапазон, что уменьшает потребность в нескольких отдельных узкополосных моделях. Это упрощает конструкцию системы, сокращает количество кабельных переключений и подготовку оборудования к работе на другой частоте.

• Направленная диаграмма для пространственной селективности.

Типичная ширина диаграммы 50° в E-плоскости и 70° в H-плоскости обеспечивает практичный баланс между направленностью и удобством наведения. Антенна охватывает определенный сектор и одновременно не требует такой точности позиционирования, как узконаправленные рупорные или параболические системы.

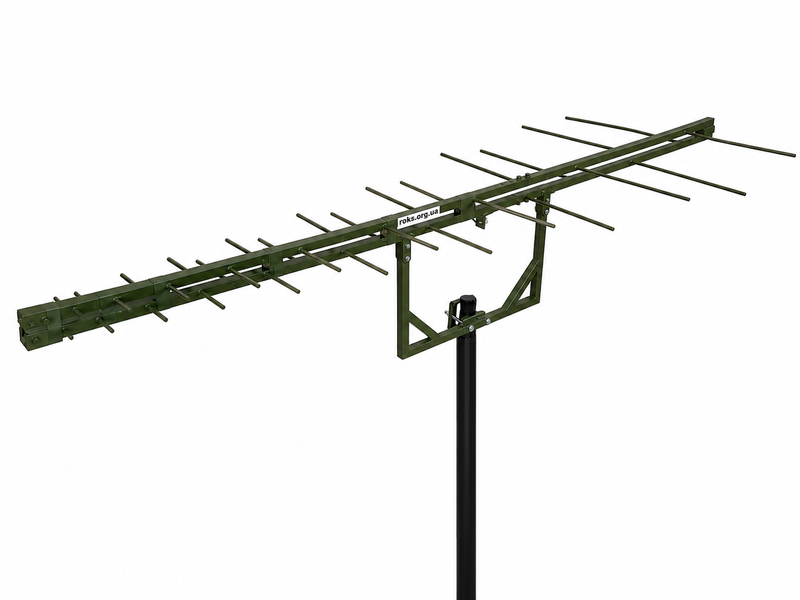

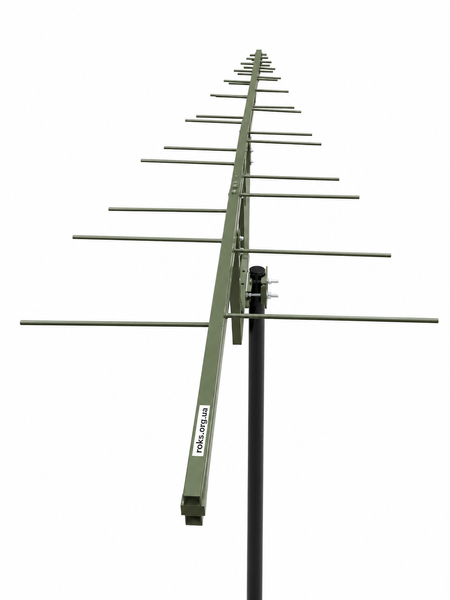

• Линейная вертикальная или горизонтальная поляризация.

Поляризация определяется ориентацией антенны при установке. Это позволяет использовать вертикальную или горизонтальную линейную поляризацию в зависимости от характеристик канала, условий распространения сигнала и конфигурации оборудования.

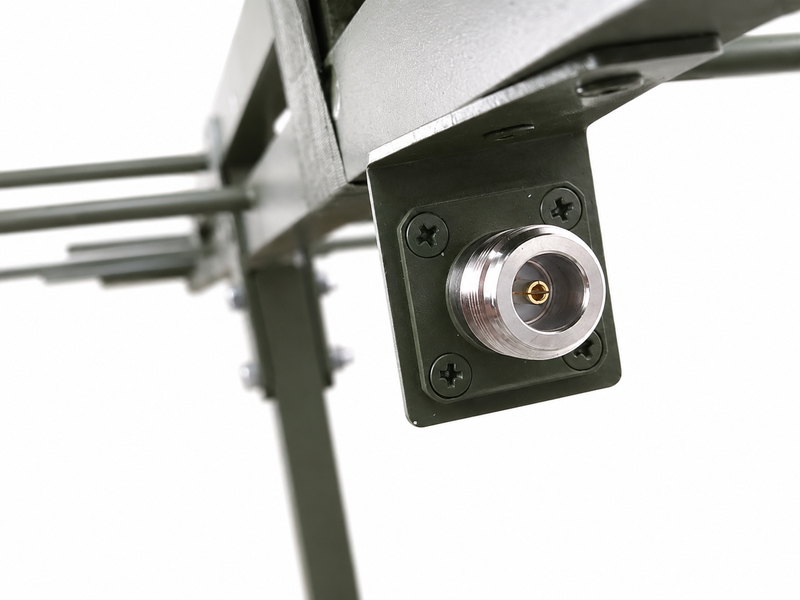

• N-female для профессионального коаксиального тракта 50 Ом.

Антенна оснащена одним коаксиальным входом N-female. Резьбовое соединение N-type обеспечивает механическую фиксацию кабельного разъема и используется в профессиональных приемных и передающих РЧ-трактах.

• Работа с мощностью до 150 Вт в непрерывном режиме.

Допустимая длительная мощность до 150 Вт расширяет возможности применения антенны по сравнению с маломощными LPDA, ориентированными только на прием или лабораторные измерения. Кратковременная пиковая мощность может составлять до 200 Вт.

• Съемные вибраторы для уменьшения транспортных габаритов.

Восемь излучающих элементов выполнены съемными. Перед транспортировкой они демонтируются, благодаря чему поперечный габарит антенны уменьшается, а транспортный размер составляет 1140 x 500 x 50 мм.

• Полноразмерная конструкция для работы на частотах от 165 МГц.

Нижняя граница 165 МГц требует излучающих элементов соответствующего размера. Габариты антенны в сборе без крепления составляют 1965 x 845 x 60 мм, что необходимо учитывать при выборе места установки и транспортного средства.

Преимущества использования широкополосной антенны LPDA 0,165-2 ГГц

• Нижняя рабочая частота 165 МГц.

Многие распространенные логопериодические антенны начинают работу с более высоких частот. Диапазон от 165 МГц позволяет использовать эту модель в системах, которые должны охватывать нижнюю часть VHF-спектра и значительную часть UHF-диапазона.

• Одна антенна вместо нескольких частотных моделей.

Рабочая полоса 165-2000 МГц позволяет перекрывать несколько частотных участков одним изделием. Это сокращает количество антенн в комплекте, упрощает их хранение и уменьшает время на перенастройку измерительного или радиотехнического комплекса.

• Типичное усиление 9 дБ в широкой полосе.

Усиление обеспечивает практичный запас уровня сигнала в основном направлении антенны. По сравнению с всенаправленными моделями LPDA помогает повысить пространственную селективность и улучшить работу со слабыми сигналами в определенном секторе.

• Диаграмма 50° E / 70° H без чрезмерно точного наведения.

Антенна имеет выраженную направленность, но сохраняет достаточно широкий рабочий сектор. Это облегчает установку на стационарных объектах и позволяет охватывать определенную зону без сложной системы точного позиционирования.

• Передача мощности до 150 Вт длительно и до 200 Вт кратковременно.

Мощность является важным преимуществом для профессиональных передающих и тестовых систем. Антенна может работать не только в приемных, но и в соответствующих передающих трактах при условии соблюдения заявленных режимов эксплуатации.

• Быстрое изменение ориентации поляризации.

Вертикальная или горизонтальная линейная поляризация задается механической ориентацией антенны. Для изменения поляризации не требуется использовать другую модель антенны или отдельный поляризационный модуль.

• Более удобная транспортировка благодаря съемным элементам.

Полноразмерная антенна имеет длину 1965 мм, но съемные вибраторы позволяют уменьшить транспортный габарит до 1140 x 500 x 50 мм. Это облегчает перевозку на удаленные объекты и уменьшает риск повреждения длинных излучающих элементов.

• Производство и контроль параметров ПрАТ "РОКС".

Антенна проходит сборку и контрольное тестирование после изготовления. Проверка готового изделия помогает контролировать качество монтажа, работоспособность коаксиального входа и соответствие основных характеристик технической документации.

Совместимость логопериодической антенны LPDA 165-2000 МГц

Антенна совместима с профессиональным РЧ-оборудованием, которое работает в пределах диапазона 165-2000 МГц, имеет волновое сопротивление 50 Ом и предусматривает подключение к коаксиальному входу N-female.

• Анализаторы спектра и широкополосные приемники.

LPDA может применяться как направленный приемный элемент для контроля спектра и измерения сигналов в пределах заявленной частотной полосы.

• Передатчики, усилители и приемо-передающие модули.

Оборудование должно работать с волновым сопротивлением 50 Ом и не превышать допустимую длительную и кратковременную мощность антенны.

• Коаксиальные кабели и РЧ-компоненты N-type.

Для подключения к N-female необходим соответствующий кабельный разъем N-male. Кабель, переходники, фильтры и другие компоненты должны соответствовать рабочей частоте, волновому сопротивлению и уровню мощности системы.

Комплектация логопериодической антенны 165-2000 МГц

• Логопериодическая антенна - 1 шт., обозначение ANT.
• Съемные вибраторы - 8 шт., обозначение VIB.
• Паспорт изделия - 1 шт., обозначение ПС.

Съемные вибраторы демонтируются для уменьшения поперечного габарита антенны при транспортировке. Перед эксплуатацией антенна должна быть полностью собрана в соответствии с технической документацией.

Упаковка логопериодической антенны LPDA 0,165-2 ГГц

Антенна поставляется в транспортной упаковке, предназначенной для защиты основной конструкции, съемных вибраторов, коаксиального разъема и других элементов от механического повреждения во время хранения и доставки.

Транспортные габариты комплекта составляют 1140 x 500 x 50 мм. Съемные вибраторы упаковываются отдельно от основной несущей части, что позволяет уменьшить размер упакованного изделия и защитить длинные элементы от деформации.

Заказать логопериодическую антенну LPDA 165-2000 МГц

Выберите логопериодическую широкополосную антенну 0,165-2 ГГц для радиомониторинга, контроля спектра, РЭР, РЭБ, профессиональных РЧ-измерений, тестовых стендов, направленных линий связи и стационарных радиотехнических комплексов.

Антенна сочетает широкий диапазон 165-2000 МГц, типичное усиление 9 дБ, линейную поляризацию, профессиональный интерфейс N-female и возможность работы с мощностью до 150 Вт в непрерывном режиме.

Заказывайте логопериодическую антенну производства ПрАТ "РОКС" для построения широкополосного направленного РЧ-тракта с волновым сопротивлением 50 Ом. Для подбора кабеля, разъемов и конфигурации установки необходимо учитывать рабочую частоту, длину фидерной линии, поляризацию и допустимую мощность системы.
