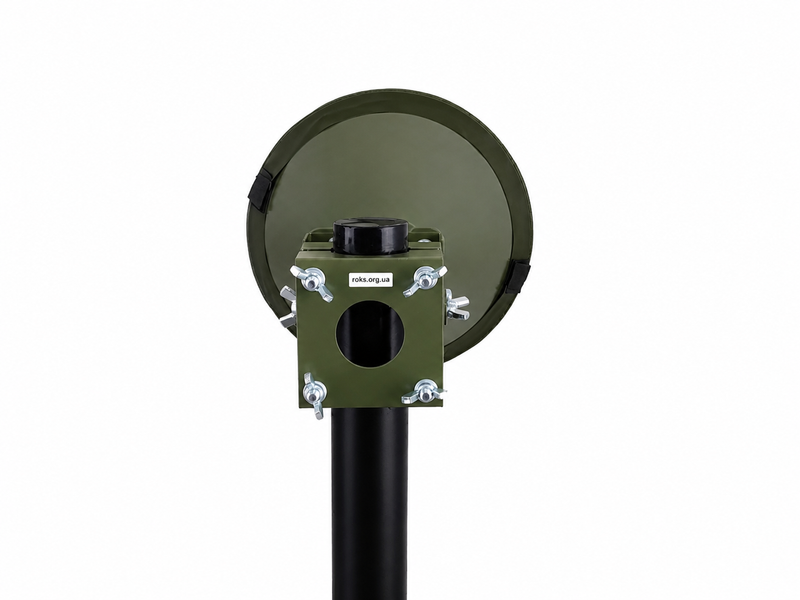

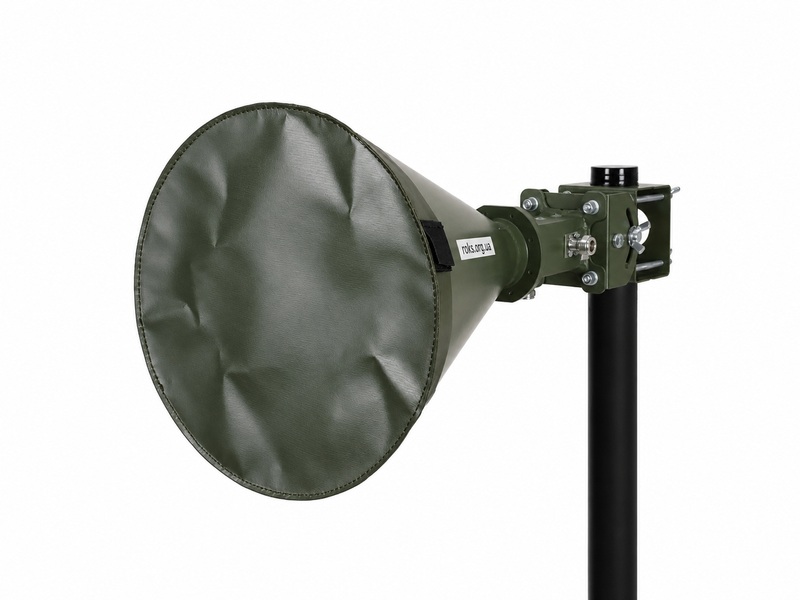

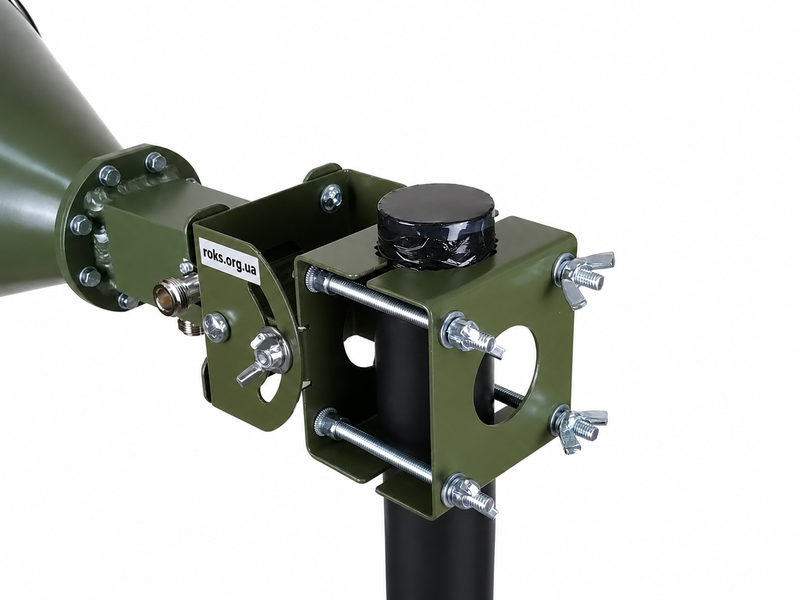

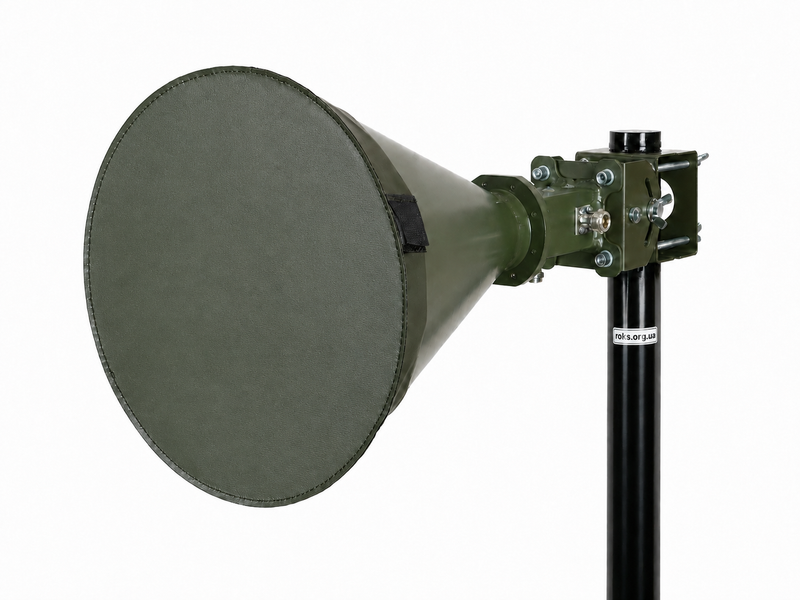

Антенна рупорная коническая HORN СК01В 5,6-7,0 ГГц, V / H, 24,1 dBi, 2 x N-female, 50 Ом

Антенна рупорная коническая HORN СК01В 5,6-7,0 ГГц - это профессиональная направленная антенна для приема и передачи радиочастотных сигналов в диапазоне 5600-7000 МГц. Полное обозначение модели - ААБШ.567.800.284-СК01В.

Антенна поддерживает две взаимно перпендикулярные линейные поляризации - вертикальную и горизонтальную. Каждая поляризация доступна через отдельный коаксиальный разъем N-female, что позволяет одновременно подключать два независимых приемных, передающих или измерительных канала.

На контрольной частоте 6,3 ГГц коэффициент направленности составляет не менее 24,1 dBi, а ширина диаграммы направленности по уровню минус 3 дБ - не более 11°. Узкий основной луч обеспечивает высокую пространственную селективность и требует точного наведения антенны в необходимом направлении.

Кроссполяризационная развязка в рабочем диапазоне составляет не менее 20 дБ. Это помогает уменьшить взаимное влияние вертикального и горизонтального каналов при одновременной работе с двумя линейными поляризациями.

КСВН на обоих коаксиальных разъемах не превышает 1,45 в пределах рабочего диапазона. Антенна предназначена для подключения к коаксиально-фидерным трактам с волновым сопротивлением 50 Ом.

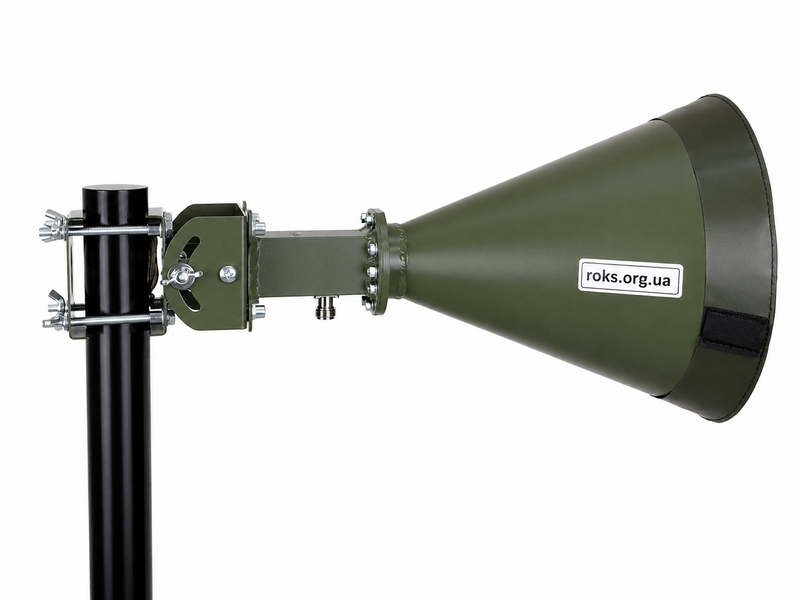

Конструкция состоит из конического рупора диаметром 330 мм, квадратной волноводной секции сечением 29 x 29 мм и двух ортогонально расположенных коаксиально-волноводных переходов. Корпус изготовлен из алюминиевого сплава.

Габаритные размеры антенны составляют 755 x 330 x 330 мм, масса - не более 1,8 кг. Увеличенная длина и апертура рупора обеспечивают высокий коэффициент направленности и узкую диаграмму в рабочем частотном диапазоне.

ПрАТ “РОКС” предлагает рупорные антенны HORN для профессиональных телекоммуникационных, измерительных, лабораторных и специализированных радиочастотных систем.

Технические характеристики антенны HORN ААБШ.567.800.284-СК01В

Диаграммы направленности антенны СК01В на частоте 6,3 ГГц

Диаграммы направленности вертикального и горизонтального поляризационных каналов на частоте 6,3 ГГц.

Для кого подходит рупорная антенна HORN СК01В 5,6-7,0 ГГц?

• Интеграторам двухполяризационных телекоммуникационных систем.

Антенна подходит для систем, в которых вертикальный и горизонтальный поляризационные каналы используются одновременно или независимо. Каждая поляризация подключается через отдельный разъем N-female.

• Лабораториям и разработчикам СВЧ-оборудования.

Модель может использоваться в лабораторных стендах для проверки приемников, передатчиков, фильтров, усилителей, кабельных трактов и других компонентов в диапазоне 5,6-7,0 ГГц.

• Специалистам по профессиональным РЧ-измерениям.

Направленная диаграмма и два независимых поляризационных канала позволяют применять антенну для сравнительных измерений, исследования поляризационных характеристик и проверки двухканальных СВЧ-трактов.

• Разработчикам узконаправленных каналов передачи данных.

Антенна может быть частью радиолинии в диапазоне 5600-7000 МГц. Для корректной работы необходимо учитывать частоту, поляризацию, допустимую мощность, потери в кабеле и точность механического наведения.

• Разработчикам двухканальных приемных комплексов.

Два отдельных порта позволяют подключать антенну к двум каналам приемника или измерительного прибора и одновременно контролировать вертикальную и горизонтальную составляющие сигнала.

• Производителям и сервисным центрам радиооборудования.

Модель может применяться при настройке, контроле и испытании высокочастотного оборудования. Для метрологического использования необходимо учитывать наличие индивидуальных калибровочных данных.

Для чего используется коническая рупорная антенна СК01В?

• Направленный прием сигналов 5,6-7,0 ГГц.

Антенна концентрирует прием в узком пространственном секторе. Это помогает уменьшить влияние источников, расположенных вне основного направления диаграммы.

• Направленная передача радиочастотных сигналов.

Модель может применяться в передающих трактах при условии соответствия частоты, волнового сопротивления и допустимой мощности. Максимальная допустимая мощность в предоставленных характеристиках не указана.

• Одновременная работа с вертикальной и горизонтальной поляризациями.

Два независимых порта позволяют отдельно принимать или передавать сигналы с вертикальной и горизонтальной линейной поляризацией. Поляризационные каналы могут подключаться к различному оборудованию или к двухканальной системе.

• Исследование поляризационных характеристик.

Антенна может использоваться при измерении уровня сигнала в двух взаимно перпендикулярных поляризационных плоскостях, оценке кроссполяризационной развязки и проверке двухполяризационных систем.

• Тестирование антенн и СВЧ-компонентов.

Рупорная конструкция подходит для лабораторных стендов, на которых исследуются антенны, волноводные переходы, усилители, фильтры и другие компоненты в диапазоне 5,6-7,0 ГГц.

• Радиомониторинг в узком пространственном секторе.

Узкая диаграмма позволяет принимать сигналы преимущественно с выбранного направления. Для обзора другого сектора антенну необходимо механически переориентировать.

Особенности конструкции антенны HORN ААБШ.567.800.284-СК01В

Антенна состоит из конического рупора, квадратной волноводной секции, двух ортогонально расположенных коаксиально-волноводных переходов и двух разъемов N-female.

• Конический рупор диаметром 330 мм.

Большая апертура обеспечивает повышенный коэффициент направленности и формирование узкого основного луча. Постепенное расширение рупора обеспечивает переход электромагнитной волны от волноводной секции к свободному пространству.

• Квадратная волноводная секция 29 x 29 мм.

Квадратное сечение позволяет поддерживать две взаимно перпендикулярные линейные поляризации. Это является основой двухполяризационной конструкции антенны.

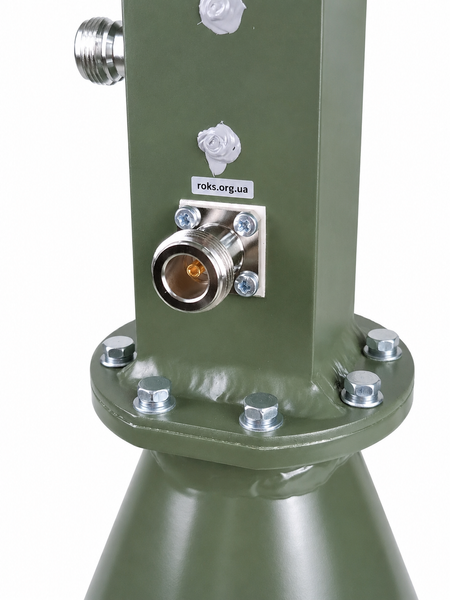

• Два ортогональных коаксиально-волноводных перехода.

Переходы расположены на взаимно перпендикулярных стенках волновода. Каждый переход возбуждает отдельную линейную поляризацию и подключается к собственному коаксиальному порту.

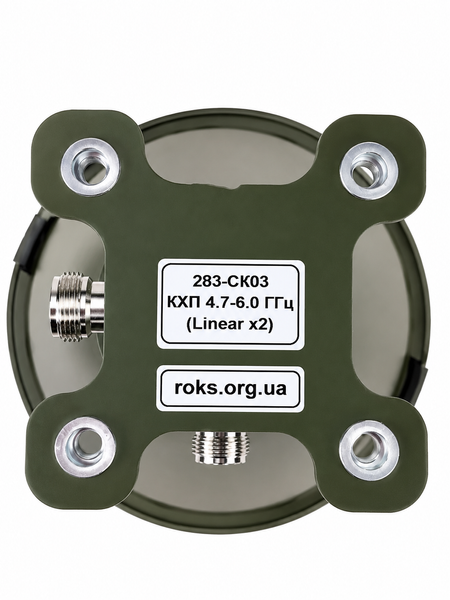

• Два независимых разъема N-female.

Каждый разъем соответствует отдельному поляризационному каналу. Для полноценной двухканальной работы требуются две кабельные сборки с разъемами N-male.

• Корпус из алюминиевого сплава.

Алюминиевая конструкция обеспечивает механическую жесткость и помогает сохранять геометрию рупора и волноводной секции. Стабильность геометрии важна для повторяемости электрических характеристик.

• Масса не более 1,8 кг.

Алюминиевое исполнение позволяет ограничить массу антенны при длине 755 мм и диаметре раскрыва 330 мм.

За счет каких параметров полезна антенна HORN СК01В?

• Коэффициент направленности не менее 24,1 dBi.

На частоте 6,3 ГГц антенна концентрирует энергию в основном направлении значительно сильнее, чем антенны с широкой или всенаправленной диаграммой.

• Ширина основного луча не более 11°.

Узкая диаграмма повышает пространственную селективность системы. При этом даже небольшое угловое отклонение может заметно уменьшить уровень принятого или переданного сигнала.

• Две линейные поляризации одновременно.

Одна антенна позволяет работать с вертикальным и горизонтальным каналами без механического поворота корпуса или установки второй антенны.

• Кроссполяризационная развязка не менее 20 дБ.

Заявленная развязка помогает ограничить проникновение сигнала из одного поляризационного канала в другой. Фактический результат также зависит от кабелей, разъемов и подключенного оборудования.

• КСВН не более 1,45.

Значение КСВН характеризует согласование антенны с 50-омным трактом и помогает уменьшить потери, связанные с отражением сигнала.

• Рабочий диапазон 5600-7000 МГц.

Одна модель перекрывает частотную полосу шириной 1400 МГц, что позволяет использовать ее в различных совместимых приемных, передающих и измерительных конфигурациях.

• Стандартное волновое сопротивление 50 Ом.

Антенна может интегрироваться с профессиональными кабельными сборками, фильтрами, усилителями, приемниками, передатчиками и измерительными приборами с волновым сопротивлением 50 Ом.

Почему стоит выбрать двухполяризационную антенну СК01В?

• Два поляризационных канала в одном корпусе.

Конструкция позволяет использовать одну апертуру для двух независимых линейных поляризаций и уменьшить количество отдельных антенн в системе.

• Высокая направленность в диапазоне до 7 ГГц.

Диаметр апертуры 330 мм и длина рупора 755 мм обеспечивают коэффициент направленности не менее 24,1 dBi на частоте 6,3 ГГц.

• Узкий основной луч 11°.

Антенна подходит для систем, где требуется точное формирование направления приема или излучения и ограничение влияния сигналов из других секторов.

• Профессиональные разъемы N-female.

N-type обеспечивает надежное резьбовое соединение с кабельной сборкой. На частотах до 7 ГГц необходимо использовать разъемы и кабели с подтвержденным рабочим диапазоном.

• Механически жесткая алюминиевая конструкция.

Корпус помогает сохранять форму рупора и волноводной части при монтаже, транспортировке и продолжительной эксплуатации.

• Подходит для лабораторной и системной интеграции.

Антенна может использоваться как отдельный измерительный элемент или как часть более сложного двухканального телекоммуникационного комплекса.

• Паспортное обозначение и заводской номер.

Техническая этикетка-паспорт позволяет идентифицировать конкретное изделие по модели и заводскому номеру.

Совместимость рупорной антенны СК01В 5600-7000 МГц

Антенна совместима с оборудованием, которое работает в диапазоне 5600-7000 МГц, имеет волновое сопротивление 50 Ом и поддерживает вертикальную, горизонтальную или обе линейные поляризации.

• Приемники и передатчики диапазона 5,6-7,0 ГГц.

Рабочая частота подключенного оборудования должна находиться в пределах диапазона антенны. Для передающего использования необходимо дополнительно уточнить максимально допустимую мощность.

• Двухканальные приемные и измерительные системы.

Два порта можно подключить к отдельным каналам приемника, анализатора или другого оборудования для одновременной работы с вертикальной и горизонтальной поляризациями.

• Анализаторы спектра и генераторы сигналов.

Антенна может использоваться в лабораторном тракте через соответствующие низкопотерные кабельные сборки. Уровни сигнала должны соответствовать параметрам приборов и антенны.

• Кабельные сборки с разъемами N-male.

Для каждого поляризационного канала требуется отдельный кабель или переходник с разъемом N-male. Кабель должен поддерживать работу на частотах до 7 ГГц.

• Фильтры, усилители и РЧ-компоненты 50 Ом.

Антенна может работать в составе многокомпонентного тракта. Все элементы должны соответствовать рабочей частоте, волновому сопротивлению и уровням сигнала.

Рекомендации по подключению и установке антенны СК01В

• Подключайте поляризационные каналы в соответствии с маркировкой.

Перед подключением необходимо определить, какой разъем соответствует вертикальной, а какой горизонтальной поляризации. Неправильное подключение приведет к перестановке каналов.

• Используйте согласованный 50-омный тракт.

Кабели, переходники, фильтры, усилители и подключенное оборудование должны иметь волновое сопротивление 50 Ом.

• Используйте низкопотерные кабели для частот до 7 ГГц.

На частотах 5,6-7,0 ГГц потери в кабеле могут быть значительными. Рекомендуется использовать короткие кабельные сборки с соответствующими характеристиками и минимальное количество переходников.

• Точно наводите антенну на необходимое направление.

Из-за ширины диаграммы не более 11° даже небольшое отклонение может уменьшить уровень сигнала. При настройке желательно контролировать показатели приемника или измерительного прибора.

• Обеспечьте свободное пространство перед апертурой.

Перед рупором не должно быть крупных металлических предметов, стен или других препятствий, которые могут изменять диаграмму направленности и создавать дополнительные отражения.

• Не оставляйте неиспользуемый порт без согласования.

Если используется только одна поляризация, необходимость установки 50-омной нагрузки на второй порт определяется схемой антенны и рекомендациями производителя. Для измерительных применений согласованная нагрузка может уменьшать нежелательное влияние открытого порта.

• Уточните допустимую мощность перед использованием в передающем тракте.

Максимальная мощность не приведена в исходных технических данных. Ее необходимо согласовать для конкретного исполнения антенны до подключения передатчика.

• Защищайте разъемы при транспортировке.

Неиспользуемые разъемы N-female желательно закрывать технологическими колпачками, чтобы предотвратить загрязнение и механическое повреждение центральных контактов.

Комплектация конической рупорной антенны СК01В

• Рупорная коническая антенна ААБШ.567.800.284-СК01В - 1 шт.
• Техническая этикетка-паспорт с заводским номером - 1 шт.

Коаксиальные кабели, разъемы N-male, переходники, согласованные нагрузки и монтажные компоненты не входят в стандартную комплектацию, если иное не согласовано при заказе.

Упаковка рупорной антенны HORN 5,6-7,0 ГГц

Антенна поставляется в защитной транспортной упаковке, которая уменьшает риск повреждения конического рупора, волноводной секции и двух коаксиальных разъемов.

При транспортировке не рекомендуется прикладывать механическую нагрузку к краям апертуры, использовать рупор в качестве опорного элемента или поднимать антенну за разъемы N-female.

Заказать рупорную коническую антенну СК01В 5,6-7,0 ГГц

Выберите рупорную коническую антенну HORN СК01В 5,6-7,0 ГГц для двухполяризационных телекоммуникационных систем, профессиональных РЧ-измерений, лабораторных стендов, тестирования радиооборудования и узконаправленного приема сигналов.

Модель сочетает две одновременные линейные поляризации, два разъема N-female, коэффициент направленности не менее 24,1 dBi, ширину диаграммы не более 11°, кроссполяризационную развязку не менее 20 дБ и КСВН не более 1,45.

Заказывайте рупорную коническую антенну ААБШ.567.800.284-СК01В производства ПрАТ “РОКС” для интеграции в направленные приемные, передающие, измерительные и двухполяризационные радиочастотные системы.
