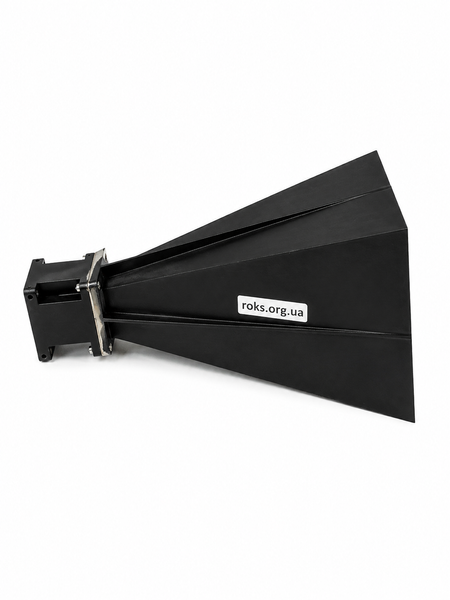

Рупорная пластиковая антенна HORN 6,0-7,0 ГГц, RHCP / LHCP, 18,5 дБ, 50 Ом, без чехла

Рупорная пластиковая антенна HORN 6,0-7,0 ГГц - это направленная антенна с круговой поляризацией для приема и передачи радиочастотных сигналов в диапазоне 6,0-7,0 ГГц. Модель может изготавливаться с правой круговой поляризацией RHCP или левой круговой поляризацией LHCP в зависимости от конфигурации антенного тракта.

Антенна предназначена для профессиональных систем связи, телеметрии, лабораторных стендов, измерительных комплексов и направленных радиоканалов. Коэффициент усиления 18,5 дБ и ширина диаграммы направленности 20° позволяют концентрировать прием или излучение сигнала в определенном секторе.

Волновое сопротивление антенны составляет 50 Ом, а коэффициент стоячей волны в рабочем диапазоне не превышает 1,5. Компактные габариты 140 x 160 x 260 мм и масса 360 г упрощают интеграцию антенны в стационарные, переносные и стендовые радиочастотные системы.

Антенна поставляется без защитного чехла. При выборе места установки необходимо отдельно учитывать условия эксплуатации и потребность в дополнительной механической или атмосферной защите.

ПрАТ "РОКС" предлагает рупорные антенны для профессиональных телекоммуникационных, измерительных и специализированных РЧ-систем.

Технические характеристики рупорной антенны HORN 6,0-7,0 ГГц

График КСВН рупорной антенны 6,0-7,0 ГГц

График коэффициента стоячей волны антенны в рабочем диапазоне.

Назначение и использование антенны HORN 6,0-7,0 ГГц

• Направленные радиоканалы в диапазоне 6,0-7,0 ГГц.

Рупорная антенна может использоваться для построения радиоканалов между совместимыми приемными и передающими устройствами. Диаграмма направленности 20° помогает концентрировать сигнал в определенном секторе и уменьшать прием сигналов с других направлений.

• Профессиональные телекоммуникационные системы.

Антенна подходит для оборудования, которое работает в пределах диапазона 6,0-7,0 ГГц и имеет волновое сопротивление 50 Ом. Перед подключением необходимо проверить совместимость по частоте, поляризации, типу РЧ-интерфейса и допустимым режимам работы.

• Каналы телеметрии и передачи данных.

Направленная диаграмма и круговая поляризация позволяют применять антенну в совместимых системах передачи телеметрической информации. RHCP или LHCP необходимо выбирать в соответствии с поляризацией антенны на другой стороне радиоканала.

• Лабораторные и испытательные РЧ-стенды.

Рупорная антенна может использоваться при проверке радиомодулей, фильтров, усилителей, кабельных трактов и другого высокочастотного оборудования. Фиксированный рабочий сектор облегчает формирование повторяемой геометрии измерительного стенда.

• Контроль и исследование диаграмм направленности.

Антенна может быть частью измерительного комплекса для сравнительных испытаний антенного оборудования в диапазоне 6,0-7,0 ГГц. Для метрологического использования необходимо учитывать наличие соответствующей калибровочной документации.

ПрАТ "РОКС" предлагает направленные рупорные антенны для телекоммуникационных, измерительных, лабораторных и специализированных радиочастотных систем.

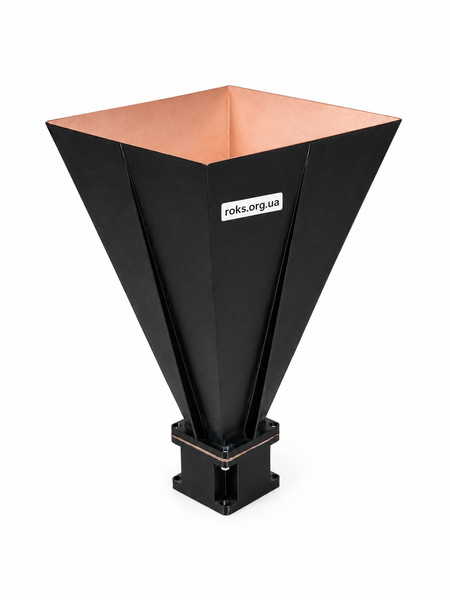

Особенности конструкции и функционал пластиковой рупорной антенны

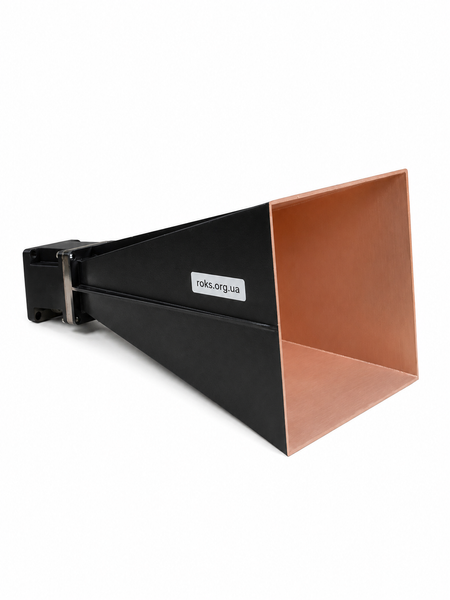

Рупорная антенна формирует направленную диаграмму излучения благодаря постепенному расширению апертуры. Такая конструкция позволяет концентрировать энергию сигнала в основном направлении и уменьшать уровень приема или излучения за пределами рабочего сектора.

• Рупорная конструкция с направленной диаграммой 20°.

Рабочий сектор 20° обеспечивает выраженную направленность антенны. Для получения максимального уровня сигнала необходимо правильно ориентировать апертуру в направлении другой антенны или источника радиосигнала.

• Круговая поляризация RHCP или LHCP.

Круговая поляризация используется в системах, где электрическое поле вращается при распространении волны. Для правильного согласования радиоканала поляризация обеих антенн должна соответствовать друг другу: RHCP с RHCP или LHCP с LHCP.

• Коэффициент усиления 18,5 дБ.

Усиление характеризует способность антенны концентрировать прием или излучение в определенном направлении. Фактическая дальность радиоканала зависит не только от усиления, но и от мощности оборудования, потерь в кабеле, чувствительности приемника, высоты установки и условий распространения сигнала.

• КСВН менее 1,5 в рабочем диапазоне.

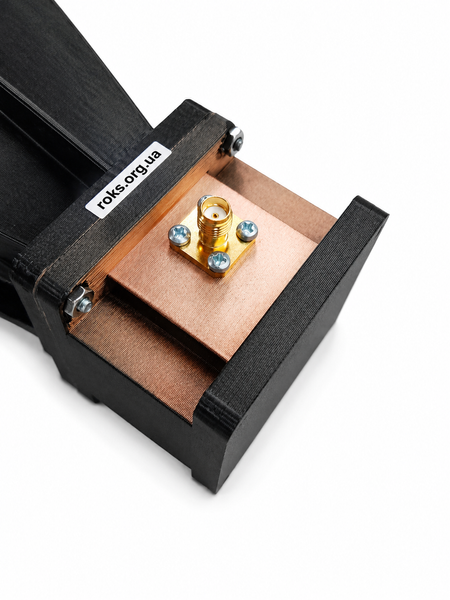

Значение КСВН характеризует согласование антенны с 50-омным радиочастотным трактом. Для сохранения параметров системы необходимо использовать соответствующий низкопотерный коаксиальный кабель и совместимые РЧ-разъемы.

• Легкая пластиковая конструкция.

Масса антенны составляет 360 г, что упрощает ее установку на держатели, поворотные механизмы и элементы лабораторных стендов. Пластиковое исполнение также уменьшает общую массу антенного узла.

• Компактные габариты 140 x 160 x 260 мм.

Небольшие размеры облегчают интеграцию антенны в компактные стационарные и переносные системы. При монтаже необходимо обеспечить свободное пространство перед апертурой и исключить размещение крупных металлических предметов непосредственно в направлении излучения.

• Поставка без защитного чехла.

Защитный чехол не входит в стандартную комплектацию. При установке в условиях возможного воздействия осадков, пыли или механических факторов необходимость дополнительной защиты определяется отдельно.

Преимущества использования рупорной антенны HORN 6,0-7,0 ГГц

• Направленная передача и прием сигнала.

В отличие от всенаправленных антенн, рупорная модель концентрирует основную часть энергии в определенном секторе. Это помогает повысить пространственную селективность радиоканала и ограничить влияние сигналов с других направлений.

• Круговая поляризация для специализированных РЧ-систем.

Исполнение RHCP или LHCP позволяет подобрать антенну в соответствии с поляризацией подключенного оборудования и другой стороны радиолинии. Это особенно важно в системах, где использование противоположной поляризации приводит к значительному ослаблению сигнала.

• Усиление 18,5 дБ при компактных размерах.

Антенна сочетает направленные характеристики с габаритами 140 x 160 x 260 мм. Такой формат удобен для лабораторных стендов, компактных антенных узлов и систем, где доступное монтажное пространство ограничено.

• Масса всего 360 г.

Небольшая масса уменьшает механическую нагрузку на кронштейн или поворотный механизм. Это также упрощает транспортировку и изменение положения антенны при настройке системы.

• Волновое сопротивление 50 Ом.

Антенна рассчитана на интеграцию в стандартный профессиональный 50-омный РЧ-тракт. Для корректной работы все компоненты системы должны соответствовать рабочей частоте и волновому сопротивлению антенны.

• Производство и контроль ПрАТ "РОКС".

ПрАТ "РОКС" специализируется на изготовлении антенн и радиочастотных компонентов для профессиональных телекоммуникационных и измерительных систем. Параметры конкретного исполнения, включая направление круговой поляризации, согласовываются при заказе.

Совместимость рупорной антенны 6,0-7,0 ГГц

Антенна может использоваться с оборудованием, которое работает в пределах диапазона 6,0-7,0 ГГц и имеет волновое сопротивление 50 Ом. Совместимость определяется не названием устройства, а его техническими характеристиками.

• Приемные и передающие радиомодули.

Рабочий диапазон оборудования должен полностью или частично соответствовать диапазону антенны. Также необходимо учитывать направление круговой поляризации RHCP или LHCP.

• Телекоммуникационное оборудование 6,0-7,0 ГГц.

Антенна не является универсально совместимой со стандартными Wi-Fi роутерами. Ее можно использовать только с оборудованием, которое фактически поддерживает частоты в пределах 6,0-7,0 ГГц и имеет соответствующий внешний антенный тракт.

• Анализаторы спектра и измерительные приборы.

Для подключения к измерительному оборудованию необходимо подобрать низкопотерный коаксиальный кабель и соответствующие разъемы, рассчитанные на работу в диапазоне до 7 ГГц.

Рекомендации по выбору и монтажу антенны HORN

• Проверьте рабочий диапазон оборудования.

Перед заказом убедитесь, что приемник, передатчик или измерительный прибор работает на частотах в пределах 6,0-7,0 ГГц.

• Выберите правильную круговую поляризацию.

Антенна с RHCP должна работать с соответствующей RHCP-антенной, а модель с LHCP - с LHCP. Использование противоположных направлений круговой поляризации создает значительные поляризационные потери.

• Используйте кабель с низкими потерями.

На частотах 6,0-7,0 ГГц потери в коаксиальном кабеле могут быть существенными. Рекомендуется минимизировать длину фидерной линии и предварительно рассчитать ее затухание.

• Обеспечьте точное наведение антенны.

Из-за диаграммы направленности 20° антенна должна быть ориентирована в направлении другой стороны радиоканала или исследуемого объекта. После установки рекомендуется контролировать уровень сигнала по показателям приемного или измерительного оборудования.

• Учитывайте отсутствие защитного чехла.

В стандартном исполнении чехол не поставляется. Для наружного или промышленного монтажа необходимо отдельно оценить защиту антенны от осадков, пыли, ультрафиолетового излучения и механических воздействий.

Комплектация рупорной антенны HORN 6,0-7,0 ГГц

• Рупорная пластиковая антенна HORN 6,0-7,0 ГГц - 1 шт.

Защитный чехол не входит в стандартную комплектацию. Тип поляризации RHCP или LHCP необходимо согласовать при оформлении заказа.

Упаковка рупорной пластиковой антенны

Антенна поставляется в защитной транспортной упаковке, предназначенной для уменьшения риска повреждения пластиковой апертуры и внутренних элементов во время хранения и доставки.

При транспортировке не рекомендуется прикладывать механическую нагрузку к рупорной части или использовать ее в качестве опорного элемента.

Заказать рупорную антенну HORN 6,0-7,0 ГГц RHCP / LHCP

Выберите рупорную пластиковую антенну HORN 6,0-7,0 ГГц для направленных радиоканалов, телеметрии, профессиональной связи, лабораторных стендов и РЧ-измерительных систем. Модель сочетает усиление 18,5 дБ, диаграмму направленности 20°, круговую поляризацию и компактную конструкцию массой 360 г.

Заказывайте рупорную антенну производства ПрАТ "РОКС" с правой RHCP или левой LHCP поляризацией в соответствии с параметрами вашего радиочастотного тракта.
