Рупорная секторная Wi-Fi антенна 2,4 ГГц для направленной связи и стабильной работы в помехах

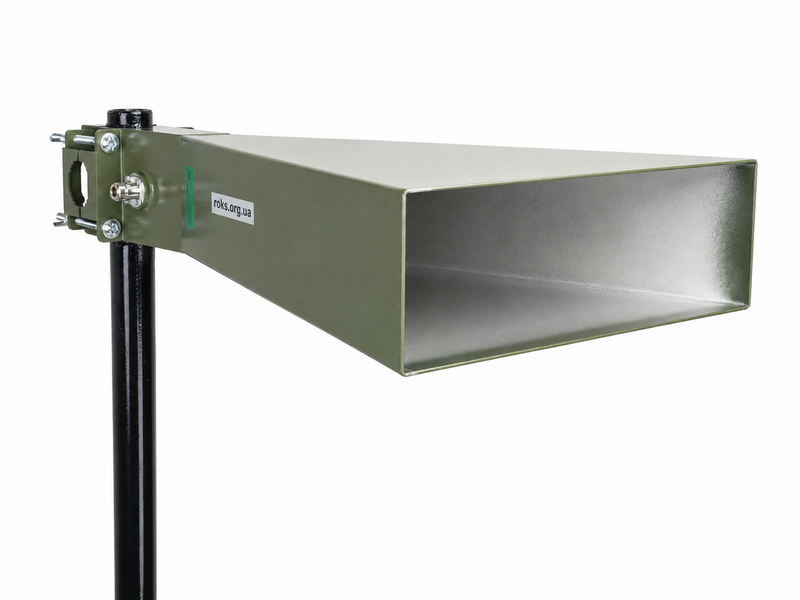

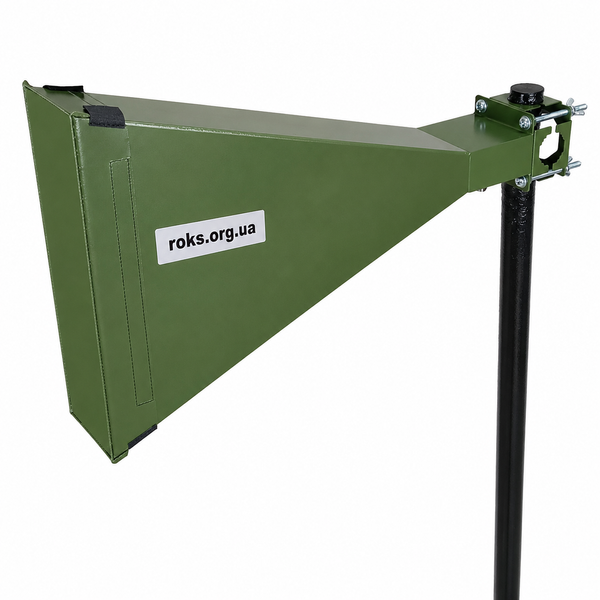

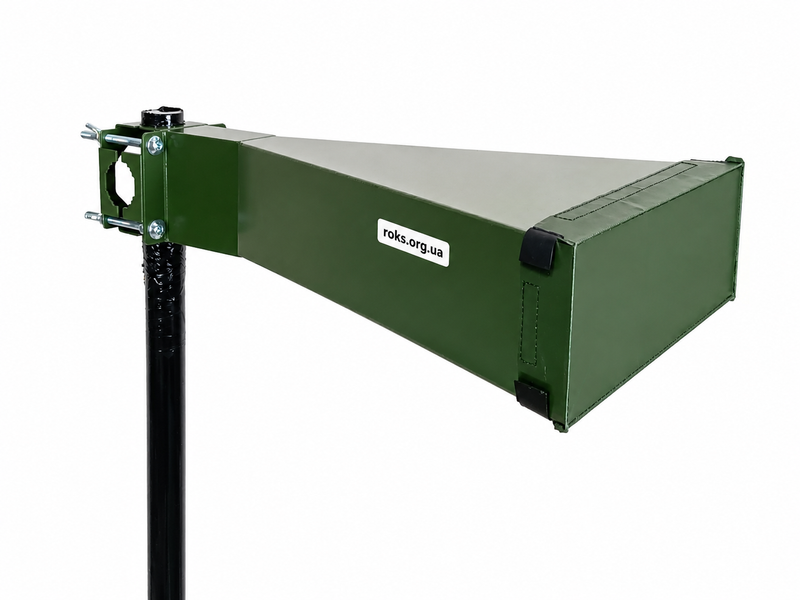

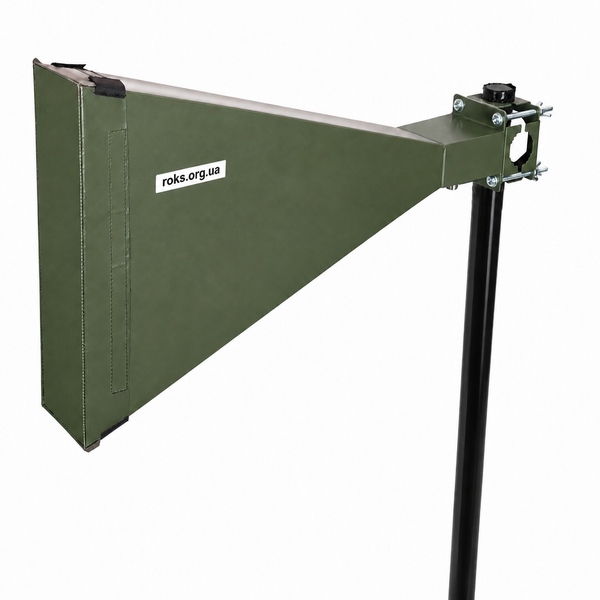

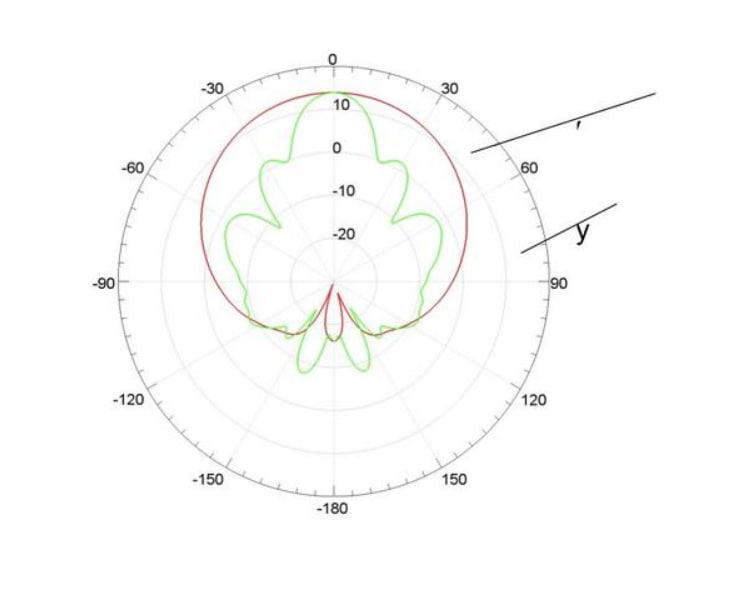

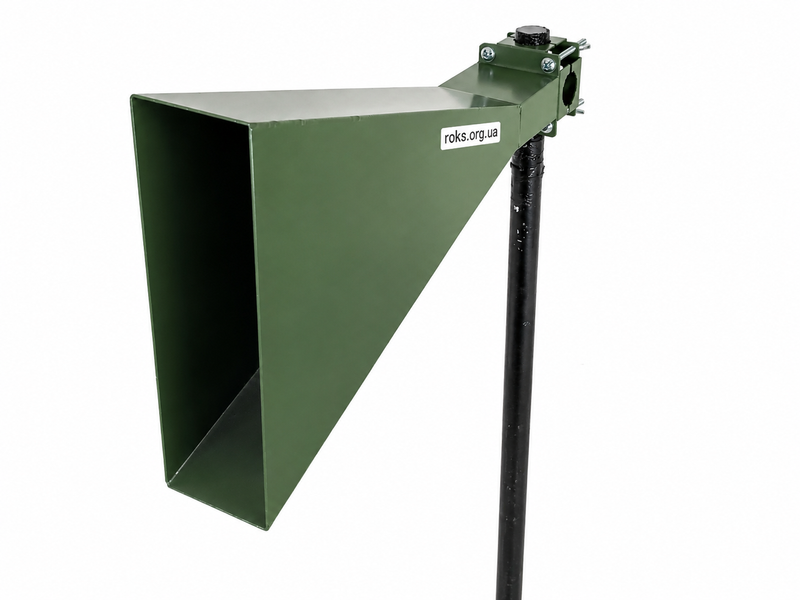

Антенна рупорная секторная пирамидальная Horn Wi-Fi 2.4 ГГц работает в диапазоне 2300–2600 МГц и обеспечивает усиление 14 dBi при волновом сопротивлении 50 Ом. Подключение осуществляется через один (1 шт.) разъём N-female. Поляризация — линейная с возможностью установки вертикальной или горизонтальной ориентации. Диаграмма направленности составляет 20° (E-плоскость) и 70° (H-плоскость), что позволяет формировать управляемый сектор покрытия с минимизацией излучения вне рабочей зоны.

Антенна рассчитана на СВЧ-мощность 150 Вт в длительном режиме и до 200 Вт в пиковом режиме. КСВН до 1.5 обеспечивает корректное согласование с 50-омным фидерным трактом в рабочей полосе частот. Габариты составляют 100×330×560 мм, масса — до 2.0 кг. Комплект поставки включает кронштейн для трубы 30–50 мм, что упрощает монтаж на местности и обеспечивает механически устойчивую фиксацию в условиях ветра и вибраций.

Антенны ТМ «РОКС» проходят собственную сборку комплектующих и контрольное тестирование после изготовления, чтобы обеспечить повторяемость параметров и прогнозируемый результат во время эксплуатации.

Технические характеристики

Назначение и использование

• Ретрансляция и беспроводные линии связи с секторным покрытием 70°/20°
Антенна предназначена для построения управляемых секторных зон в диапазоне 2300–2600 МГц, когда требуется направленное излучение без всенаправленного рассеивания. Диаграмма 70°/20° обеспечивает прогнозируемую геометрию покрытия и упрощает планирование зоны обслуживания. Усиление 14 dBi повышает энергетику канала в инфраструктурных узлах и наземных станциях. Линейная поляризация позволяет согласовать ориентацию с конкретной радиосистемой.

• Применение в составе РЭБ/РЭР и для нужд подразделений ВСУ (мониторинг, подавление, другие RF-задачи)
Антенна может применяться в составе комплексов радиоразведки/радиоэлектронной разведки (РЭР) и средств радиоэлектронной борьбы (РЭБ) в части работы в полосе 2300–2600 МГц — для организации направленных каналов, узлов приема/передачи, секторного контроля радиообстановки, а также сценариев мониторинга и подавления (при условии соответствия частотному плану конкретной системы и корректного согласования тракта). Секторная ДН 70°/20° позволяет формировать управляемую зону работы и уменьшать излучение/прием вне рабочего направления, что полезно в условиях плотной и изменчивой радиообстановки.

• Высокомощный режим работы благодаря N-type: 150 Вт (длительно) / 200 Вт (кратковременно)
Благодаря применению коаксиального разъема N-type и стандартного 50-омного тракта антенна пригодна для работы с повышенной СВЧ-мощностью: 150 Вт в длительном режиме и до 200 Вт в кратковременном (пиковом) режиме. Это обеспечивает запас по мощности для интенсивных сценариев эксплуатации (включая специализированные RF-линии, мониторинг и задачи подавления) и снижает риски перегрева/деградации контактной группы разъема при правильном подключении и соблюдении требований к фидеру, согласованию (КСВН до 1.5) и условиям монтажа.

• Передача видеосвязи для FPV и полевые сети Wi-Fi
Антенна подходит для расширения зоны секторного покрытия под передачу данных и видеосигнала, когда требуется управляемая зона работы. Линейная поляризация позволяет уменьшить потери при правильном согласовании ориентации антенн. Сектор 70° удобен для контроля рабочей зоны наземного пункта или узла ретрансляции. Усиление 14 dBi обеспечивает запас по уровню сигнала в условиях помех.

• Эксплуатация на подвижных объектах и быстрый монтаж на местности
Жесткая рупорная конструкция и крепление на трубу 30–50 мм обеспечивают механическую устойчивость при ветре и вибрациях. Это делает антенну пригодной для размещения на подвижных платформах (НРК, танки, БТР) и для полевого развертывания. Масса до 2 кг сохраняет практичность установки и обслуживания. Секторная ДН уменьшает прием/излучение вне рабочей зоны, что полезно в переменных условиях.

Особенности конструкции и функционал

• Пирамидальная рупорная геометрия — управляемая секторная ДН 70°/20°
Формирование сектора 70° по H-плоскости и 20° по E-плоскости обеспечивает управляемое покрытие и уменьшает излучение вне рабочего направления. Это повышает повторяемость результата при инсталляциях в сложном эфире. Секторное решение упрощает радиопланирование и снижает взаимовлияние между направлениями. Для инженерных применений ключевым является контроль геометрии луча.

• 50 Ом, N-female и КСВН до 1.5
50-омный тракт и разъем N-female обеспечивают совместимость с типовыми RF-кабелями и оборудованием. КСВН до 1.5 уменьшает отражения и потери в линии, что улучшает эффективность передачи. Это упрощает ввод в эксплуатацию и снижает риск нестабильной работы тракта. Параметр согласования важен для внешних инсталляций с длинными фидерными линиями.

• Механическая устойчивость и монтаж на трубу 30–50 мм

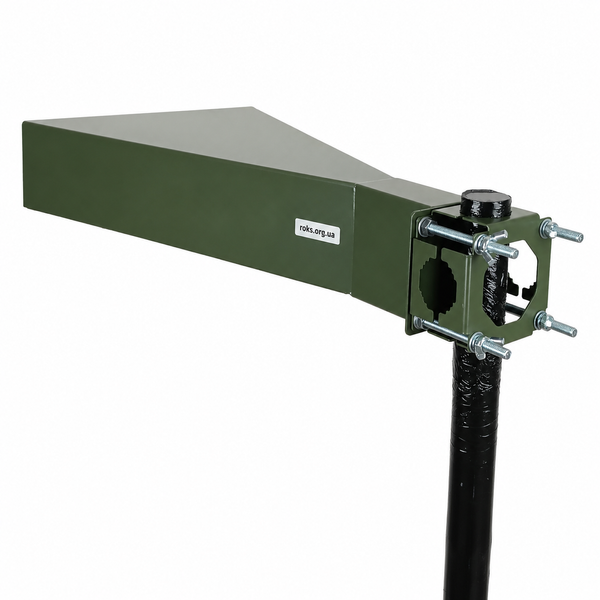

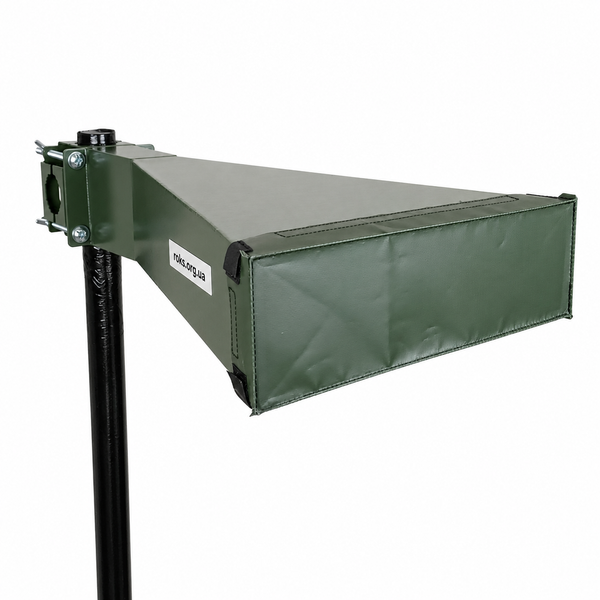

Кронштейн под трубу 30–50 мм обеспечивает быстрый монтаж и фиксацию на стандартных опорах и рамах. Жесткая конструкция сохраняет геометрию рупора и стабильность диаграммы под нагрузкой. Это важно для внешних инсталляций и мобильных платформ. Монтаж на местности выполняется без сложных операций.

• Работа с СВЧ-мощностью 150/200 Вт
Поддержка 150 Вт в длительном режиме и до 200 Вт в пиковом режиме обеспечивает запас для интенсивной эксплуатации. Это актуально для ретрансляции и специализированных RF-линий. Сочетание высокой мощности и стабильного согласования снижает риск потерь в тракте. Параметры подходят для полевых сценариев.

• Собственная сборка и тестирование после изготовления
Контрольные проверки после изготовления позволяют подтвердить параметры и повторяемость изделия. Это снижает риск отклонений между экземплярами и упрощает запуск на объекте. Для профессиональных применений прогнозируемость характеристик критична. Особенно это важно при работе в условиях помех и высокой мощности.

Преимущества использования

• Оптимальный параметр “усиление/габариты” для секторной антенны 2.4 ГГц-класса
Усиление 14 dBi реализовано в габаритах 100×330×560 мм, что сохраняет практичность монтажа и транспортировки. Это снижает парусность и механические нагрузки на опору. Антенна удобна для полевых инсталляций. Секторное покрытие при этом остается управляемым и прогнозируемым.

• Управляемый сектор 70°/20° и снижение взаимовлияния
Сектор 70° обеспечивает покрытие нужной зоны, а 20° уменьшает паразитные приемы/излучения. Это повышает помехоустойчивость и упрощает частотное планирование. Рупорная геометрия обеспечивает стабильность диаграммы. В результате система работает более предсказуемо.

• Согласование (КСВН до 1.5) и работа с мощностью 150/200 Вт
Низкий КСВН повышает эффективность тракта и уменьшает потери на отражениях. Режимы 150/200 Вт формируют запас для интенсивной эксплуатации. Это важно для ретрансляции, мониторинга и специализированных RF-систем. Комбинация параметров повышает стабильность при длительных режимах.

• Простой монтаж на местности и пригодность для подвижных объектов
Кронштейн 30–50 мм обеспечивает быструю установку на стандартные опоры и рамы. Жесткая конструкция поддерживает механическую устойчивость при ветре и вибрациях. Это делает антенну пригодной для НРК/танков/БТР и полевых развертываний. Обслуживание и перенос выполняются без сложных операций.

Комплектация

Антенна рупорная секторная WI-FI, 2,4 ГГц — 1 шт.

Нужна рупорная секторная Horn Wi-Fi 2.4 ГГц (2300–2600 МГц) с усилением 14 dBi, диаграммой 20°/70°, линейной поляризацией и надёжным согласованием 50 Ом для ретрансляции, мониторинга или полевых сетей? Заказывайте — подскажем оптимальную ориентацию поляризации (вертикальная/горизонтальная) и рекомендации по монтажу на трубу 30–50 мм под ваш сценарий.

Вы можете купить рупорную секторную антенну 2.4 ГГц для профессиональных систем связи или заказать под конкретный проект — с учётом условий монтажа, тракта и требований к мощности. Доступен подбор конфигурации под ваши задачи и консультация по построению секторного покрытия. ТМ «РОКС» предлагает разработку, изготовление, тестирование и адаптацию антенных решений, а также доставку по Украине и за рубеж.
