Диплексер ACASOM Wi-Fi 2.4 / 5.8 ГГц N-Female для объединения и разделения сигналов

Диплексер ACASOM Wi-Fi 2.4 / 5.8 ГГц - это пассивное РЧ-устройство для объединения или разделения двух частотных диапазонов через один общий порт. Модель работает как частотно-селективный сумматор-делитель сигнала: один порт используется для диапазона 2400-2500 МГц, второй - для диапазона 5150-5850 МГц, а третий порт является общим для подключения антенны или общей РЧ-линии.

Устройство рассчитано на работу в системах с волновым сопротивлением 50 Ом, имеет 3 порта, разъемы N-Female, максимальную мощность 3 Вт, вносимые потери ≤0.3 дБ и изоляцию между каналами ≥85 дБ. Благодаря такому сочетанию параметров диплексер ACASOM подходит для двухдиапазонных Wi-Fi систем, антенных трактов, точек доступа, радиомодулей, беспроводных мостов и профессионального РЧ-оборудования.

Этот диплексер продается в ТМ «РОКС» и может быть полезен там, где нужно уменьшить количество антенн, кабелей и переходников в системе 2.4 / 5.8 ГГц, сохранив частотное разделение каналов и стабильное прохождение сигнала.

Технические характеристики диплексера ACASOM 2.4 / 5.8 ГГц N-Female

Для кого подходит диплексер ACASOM Wi-Fi 2.4 / 5.8 ГГц 50 Ом ?

• Инженерам связи и системным интеграторам. Диплексер подходит для построения двухдиапазонных РЧ-трактов, где нужно объединить или разделить сигналы 2.4 ГГц и 5.8 ГГц через один общий порт.
• Монтажникам Wi-Fi систем и беспроводных мостов. Устройство полезно для подключения двухдиапазонных антенн, точек доступа, радиомодулей и кабельных линий с разъемами N-Female.
• Специалистам по антенным и фидерным системам. Диплексер позволяет работать с двумя частотными полосами в одном антенном тракте 50 Ом, уменьшая количество отдельных кабельных линий.
• Лабораториям, сервисным центрам и производственным участкам. Модель можно использовать для тестирования, измерения и коммутации сигналов в диапазонах 2400-2500 МГц и 5150-5850 МГц.
• Предприятиям и техническим специалистам. Изделие подходит для промышленных беспроводных систем, телеметрии, РЧ-модулей и профессионального оборудования, где нужен пассивный сумматор-делитель сигнала с низкими потерями.

Для чего используется Wi-Fi диплексер ACASOM 2.4 / 5.8 ГГц ?

Объединение сигналов 2.4 ГГц и 5.8 ГГц на один порт

В режиме сумматора диплексер объединяет два частотных диапазона в один общий РЧ-тракт. Это позволяет подключать двухдиапазонную антенну или общую кабельную линию к отдельным каналам 2.4 ГГц и 5.8 ГГц.

Разделение комбинированного сигнала на два частотных канала

В режиме делителя устройство разделяет сигнал с общего порта на два отдельных диапазона: 2400-2500 МГц и 5150-5850 МГц. Это полезно для систем, где нужно направить сигналы разных частот на разные модули или тракты.

Подключение двухдиапазонных Wi-Fi антенн

Диплексер ACASOM удобно использовать с антеннами, которые работают в диапазонах 2.4 / 5.8 ГГц. Он помогает организовать частотное разделение сигналов без использования двух отдельных антенных линий.

Работа в РЧ-трактах 50 Ом

Волновое сопротивление 50 Ом обеспечивает совместимость с типовыми РЧ-компонентами, коаксиальными кабелями, антеннами, точками доступа, радиомодулями и измерительным оборудованием.

Применение в промышленных беспроводных системах

Корпус с защитой IP65, рабочая температура от -40 °C до +100 °C и пассивная конструкция без питания делают диплексер пригодным для профессионального монтажа в телекоммуникационных, промышленных и технических системах.

За счет каких параметров диплексер ACASOM 2.4 / 5.8 ГГц будет ? полезен ?

Два рабочих диапазона 2400-2500 МГц и 5150-5850 МГц

Диплексер работает с основными Wi-Fi диапазонами 2.4 ГГц и 5.8 ГГц. Это позволяет использовать его в двухдиапазонных антенных системах, беспроводных мостах, точках доступа и других РЧ-решениях.

Вносимые потери ≤ 0.3 дБ

Низкие вносимые потери помогают сохранить уровень полезного сигнала в рабочем диапазоне. Это важно для систем, где нужно минимизировать потери между антенной, кабельной линией и РЧ-оборудованием.

Изоляция между каналами ≥ 85 дБ

Высокая изоляция между каналами уменьшает взаимное влияние диапазонов 2.4 ГГц и 5.8 ГГц. Это особенно важно для систем, где рядом работают разные приемо-передающие тракты.

КСВН ≤ 1.30:1

КСВН ≤1.30:1 указывает на качественное согласование диплексера с РЧ-трактом 50 Ом. Это помогает уменьшить отражения сигнала и стабилизировать работу системы.

Максимальная мощность 3 Вт

Мощность 3 Вт позволяет использовать диплексер в профессиональных Wi-Fi и РЧ-системах в пределах допустимой нагрузки. Перед подключением нужно проверить соответствие мощности оборудования характеристикам диплексера.

Три порта N-Female

Три порта с разъемами N-Female обеспечивают удобное подключение двух частотных каналов и одного общего порта. Такой формат подходит для профессиональных коаксиальных линий и антенных систем 50 Ом.

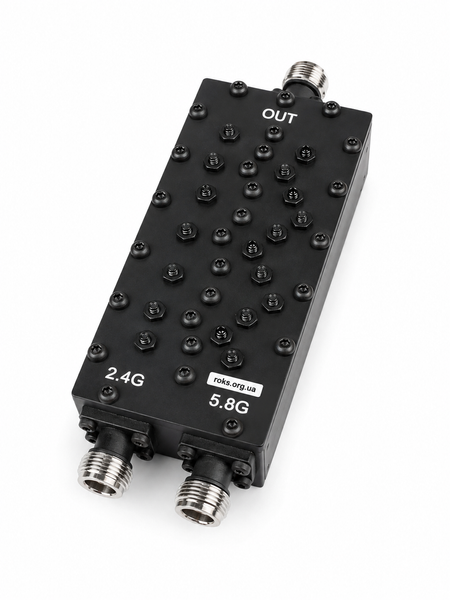

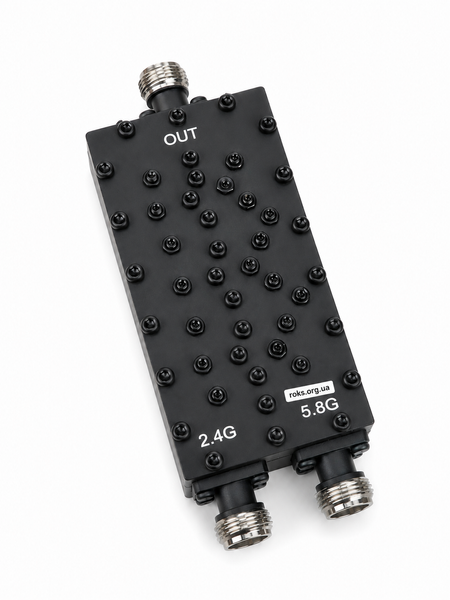

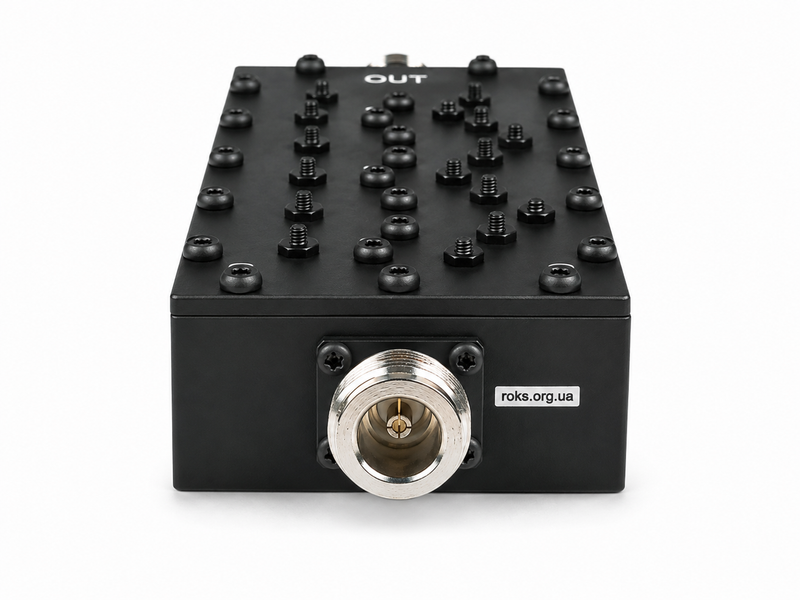

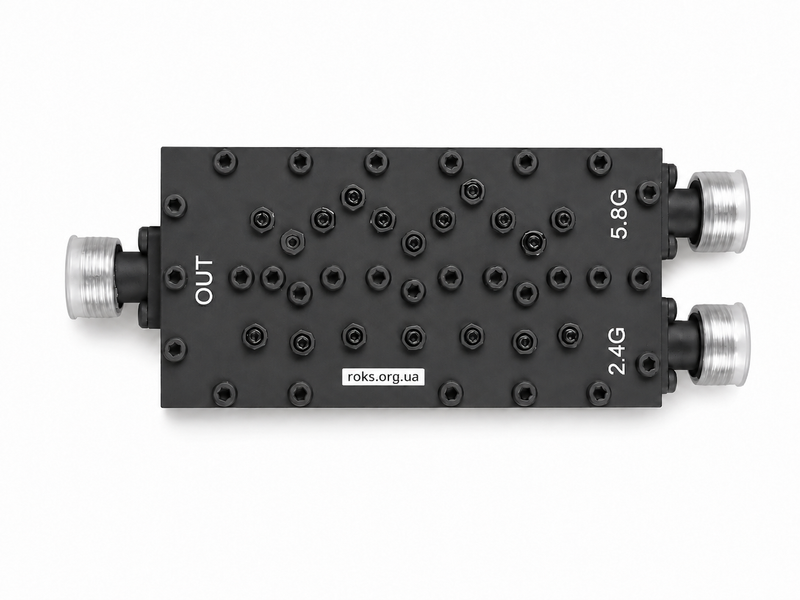

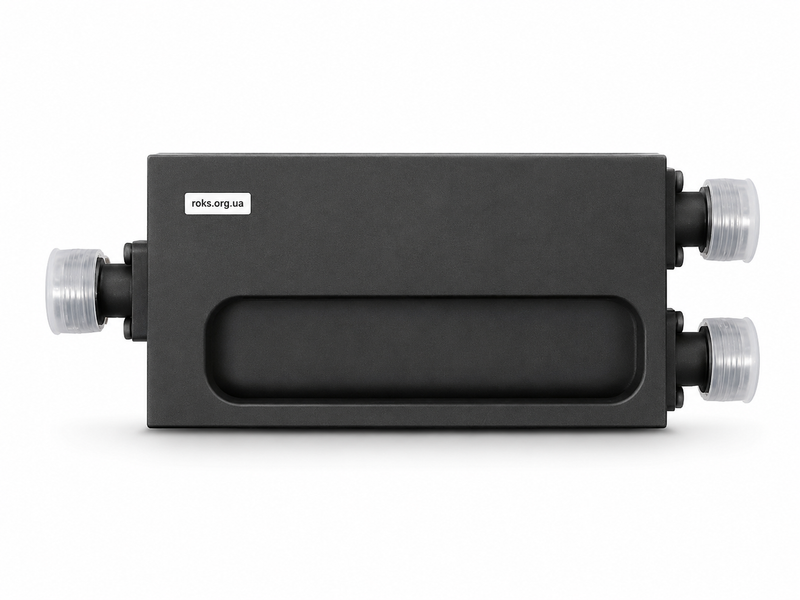

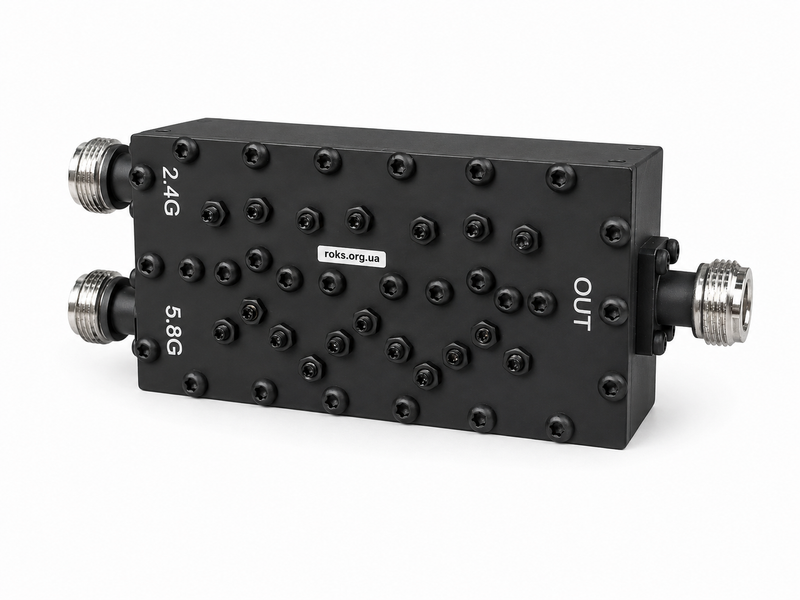

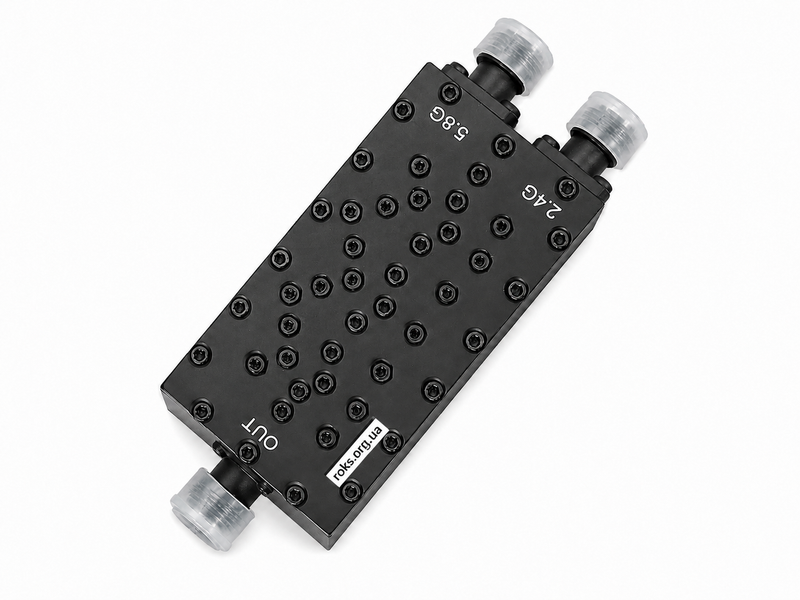

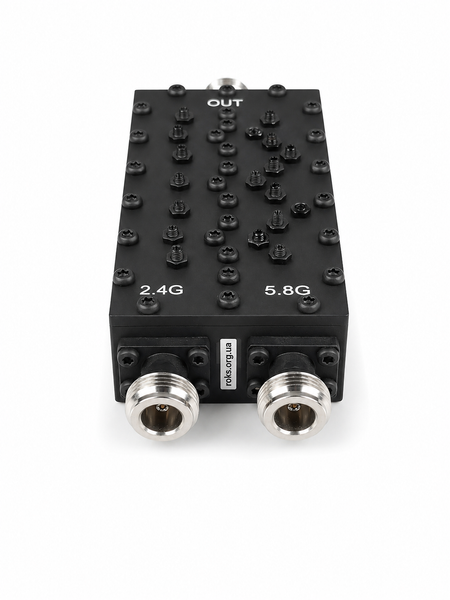

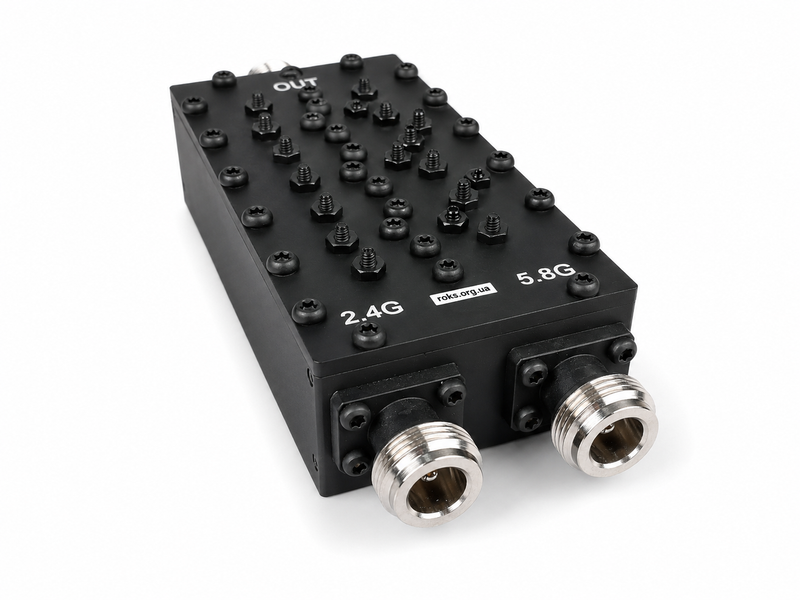

Конструкция диплексера ACASOM Wi-Fi 2.4 / 5.8 ГГц N-Female

Диплексер ACASOM выполнен в компактном корпусе с габаритами 138 × 52 × 26 мм и весом 0.52 кг. Корпус имеет защиту IP65, что позволяет использовать устройство в профессиональных антенных и телекоммуникационных системах, где важна стойкость к пыли и влаге.

Устройство не требует питания, поскольку работает как пассивный частотно-селективный РЧ-компонент. Это удобно для монтажа в антенных трактах, где нужно уменьшить количество активных узлов и не добавлять дополнительные источники питания.

Преимущества Wi-Fi диплексера ACASOM 2.4 / 5.8 ГГц 3 Вт

Диплексер ACASOM имеет практические преимущества для задач, где нужно объединить или разделить два Wi-Fi диапазона, сохранить низкие потери сигнала, обеспечить высокую изоляцию каналов и подключить систему через надежные N-Female разъемы.

Работа с двумя Wi-Fi диапазонами 2.4 / 5.8 ГГц

Устройство поддерживает частотные полосы 2400-2500 МГц и 5150-5850 МГц. Это позволяет использовать его в двухдиапазонных антенных системах, где оба диапазона нужно передать через один общий порт.

Сумматор и делитель сигнала в одном устройстве

ACASOM 2.4 / 5.8 ГГц может работать как сумматор для объединения двух частотных каналов или как делитель для разделения комбинированного сигнала. Это делает устройство универсальным для разных схем подключения.

Низкие потери сигнала ≤0.3 дБ

Вносимые потери до 0.3 дБ помогают сохранить эффективность РЧ-тракта. Это важно для стабильной работы Wi-Fi систем, антенных линий и профессионального беспроводного оборудования.

Высокая изоляция каналов ≥85 дБ

Изоляция между каналами уменьшает взаимное влияние частотных диапазонов. Это помогает стабильнее разделять сигналы 2.4 ГГц и 5.8 ГГц в пределах одного устройства.

Пассивная работа без питания

Диплексер не требует блока питания и не добавляет активных шумов в систему. Это упрощает монтаж и повышает надежность РЧ-тракта.

Разъемы N-Female для профессионального подключения

N-Female разъемы удобны для подключения к 50-омным коаксиальным кабелям, антеннам и РЧ-оборудованию. Такой формат широко используется в профессиональных антенных системах.

Корпус IP65 для технического монтажа

Защита IP65 помогает использовать диплексер в системах, где важна стойкость корпуса к пыли и влаге. Это полезно для профессиональных антенных и телекоммуникационных инсталляций.

Продажа в ТМ «РОКС»

Диплексер ACASOM 2.4 / 5.8 ГГц продается в ТМ «РОКС», что удобно для клиентов, которым нужен готовый РЧ-компонент для двухдиапазонных Wi-Fi систем, антенных трактов и технического монтажа.

Совместимость ACASOM 2.4 / 5.8 ГГц с Wi-Fi, РЧ-оборудованием и антеннами

Диплексер совместим с 50-Омными коаксиальными линиями, двухдиапазонными антеннами 2.4 / 5.8 ГГц, точками доступа, радиомодулями, приемо-передающими трактами и другим оборудованием с соответствующими N-Female разъемами. Перед подключением нужно проверить рабочие частоты, мощность 3 Вт, тип разъемов и волновое сопротивление оборудования.

Комплектация диплексера ACASOM 2.4 / 5.8 ГГц

• Диплексер ACASOM 2.4 / 5.8 ГГц N-type - 1 шт.
• Технический паспорт или инструкция - при наличии в партии.

Почему стоит выбрать диплексер ACASOM Wi-Fi 2.4 / 5.8 ГГц в ТМ «РОКС» ?

ТМ «РОКС» предлагает РЧ-компоненты, кабельную продукцию, разъемы и антенны для профессиональных телекоммуникационных, монтажных и измерительных задач. Диплексер ACASOM 2.4 / 5.8 ГГц подходит для клиентов, которым нужен не обычный сплиттер, а частотно-селективный сумматор-делитель сигнала для двух Wi-Fi диапазонов.

Если нужен диплексер ACASOM Wi-Fi 2.4 / 5.8 ГГц с 3 портами, N-Female разъемами, мощностью 3 Вт, волновым сопротивлением 50 Ом, потерями ≤ 0.3 дБ, изоляцией ≥ 85 дБ и защитой IP65, эта модель является практическим решением для двухдиапазонных Wi-Fi систем, антенных трактов и профессионального РЧ-монтажа.
