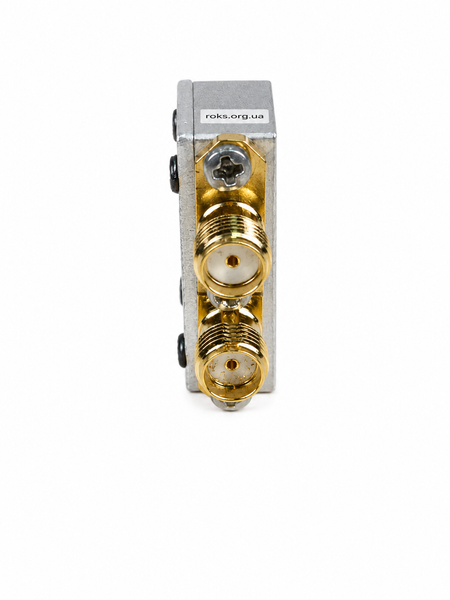

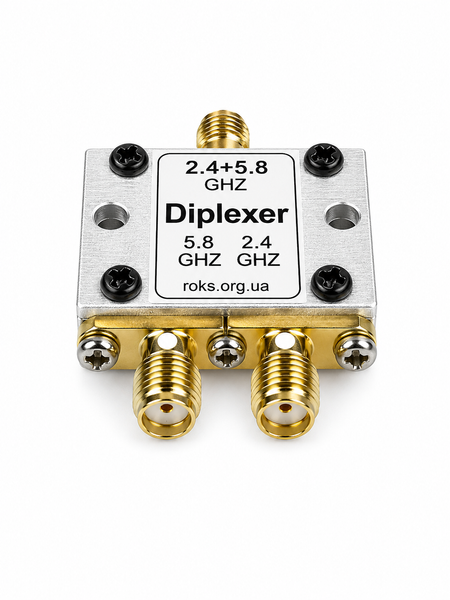

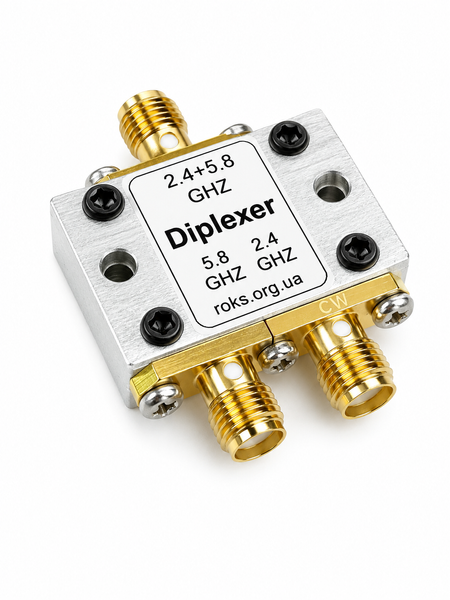

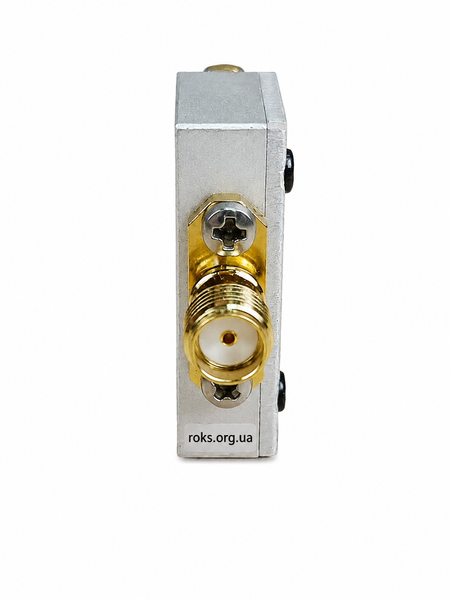

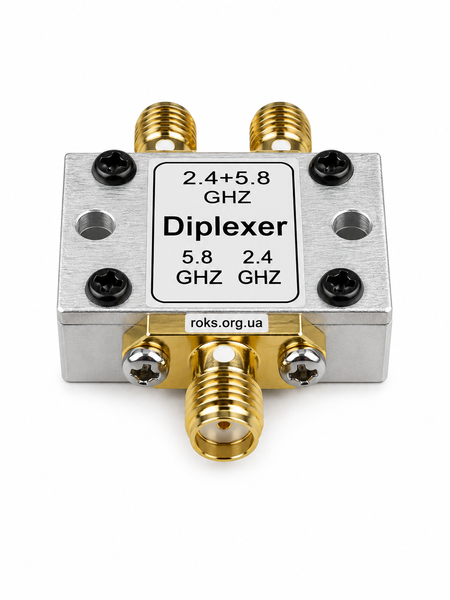

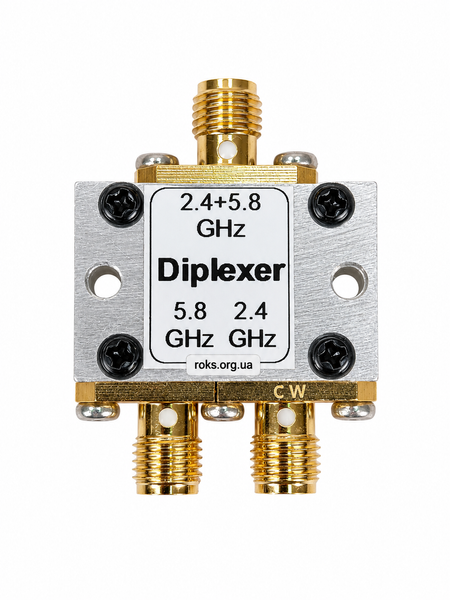

Диплексер Wi-Fi 2,4 / 5,8 ГГц, SMA, 50 Ом, 3 Вт, вносимые потери до 0,3 дБ

Диплексер Wi-Fi 2,4 / 5,8 ГГц - это пассивное двухполосное РЧ-устройство для объединения или разделения сигналов в диапазонах 2,4-2,4835 ГГц и 5,15-5,85 ГГц. Чаще всего диплексер используется в двухдиапазонных Wi-Fi системах, где необходимо передавать сигналы двух частотных полос через один общий коаксиальный тракт или разделять комбинированный сигнал между отдельными низкочастотным и высокочастотным каналами.

Модель подходит для инженеров, интеграторов беспроводных систем, разработчиков РЧ-оборудования, сервисных специалистов и лабораторий. Диплексер может применяться с совместимыми двухдиапазонными антеннами, точками доступа, радиомодулями, приемными трактами и другим оборудованием с волновым сопротивлением 50 Ом и соответствующими разъемами SMA.

Диплексер производства ПрАТ "РОКС" рассчитан на мощность до 3 Вт и имеет вносимые потери не более 0,3 дБ. Подавление внеполосных сигналов не менее 85 дБ обеспечивает эффективное частотное разделение каналов 2,4 и 5,8 ГГц и помогает уменьшить прохождение нежелательных сигналов между полосовыми трактами.

Технические характеристики диплексера Wi-Fi 2,4 / 5,8 ГГц SMA

Назначение и использование диплексера Wi-Fi 2,4 и 5,8 ГГц

• Объединение Wi-Fi сигналов 2,4 и 5,8 ГГц в один коаксиальный тракт.

Диплексер позволяет объединить сигналы двух частотных диапазонов и передавать их через общую коаксиальную линию. Это удобно в двухдиапазонных РЧ-системах, где необходимо сократить количество отдельных кабельных трасс и подключить совместимую двухполосную антенну через один общий тракт.

• Разделение комбинированного сигнала на диапазоны 2,4 и 5,8 ГГц.

При работе в обратном направлении диплексер выполняет функцию частотного разделителя. Комбинированный сигнал с общего порта распределяется между каналом 2,4-2,4835 ГГц и каналом 5,15-5,85 ГГц для дальнейшего подключения к соответствующим РЧ-трактам.

• Wi-Fi combiner/splitter для двухдиапазонного радиооборудования.

Устройство может использоваться как combiner или splitter в совместимых беспроводных системах, точках доступа, приемных модулях и специализированных РЧ-узлах. Пассивная схема не требует отдельного питания или программного управления.

• Использование в системах радиомониторинга и приемных РЧ-каналах.

SMA-разъемы, низкие вносимые потери и работа в двух частотных полосах позволяют применять диплексер в компактных приемных и контрольных системах. Устройство может использоваться для организации частотно разделенных каналов, анализа сигналов и интеграции в лабораторные РЧ-стенды.

• Интеграция в тестовые и измерительные системы.

Диплексер подходит для построения тестовых трактов, проверки двухдиапазонного оборудования и лабораторных схем, где необходимо объединить или разделить две частотные полосы. Низкие потери помогают минимизировать дополнительное влияние пассивного компонента на уровень измеряемого сигнала.

ПрАТ "РОКС" предлагает пассивные РЧ-компоненты для профессиональных телекоммуникационных, приемных, измерительных и специализированных радиотехнических систем.

Особенности конструкции и функционал двухполосного Wi-Fi диплексера

Диплексер является пассивным частотно-селективным устройством. Его внутренние фильтрующие каналы рассчитаны на разные полосы частот и обеспечивают прохождение соответствующего сигнала между общим портом и нужным частотным портом. Такой принцип позволяет работать с двумя диапазонами в одном коаксиальном тракте без активного переключения.

• Двунаправленная работа как combiner и splitter.

Одно устройство может выполнять две функции в зависимости от схемы подключения. Диплексер объединяет сигналы 2,4 и 5,8 ГГц в общий тракт или разделяет комбинированный сигнал на два отдельных частотных канала.

• Подавление внеполосных сигналов не менее 85 дБ.

Высокий уровень внеполосного подавления ограничивает прохождение сигналов за пределами соответствующей рабочей полосы. Для двухдиапазонного тракта это означает лучшее частотное разделение между каналами 2,4 и 5,8 ГГц и меньшее влияние нежелательных спектральных компонентов.

• Вносимые потери не более 0,3 дБ.

Малые потери являются важной характеристикой пассивного РЧ-компонента. Диплексер выполняет частотное разделение с минимальным дополнительным ослаблением полезного сигнала, что особенно актуально для приемных каналов и систем с ограниченным бюджетом потерь.

• SMA-разъемы для компактных РЧ-систем.

Разъемы SMA широко применяются в компактных радиочастотных модулях, приемном оборудовании и измерительных системах. Небольшие габариты интерфейса упрощают компоновку диплексера в технических узлах с ограниченным монтажным пространством.

• Волновое сопротивление 50 Ом.

Диплексер рассчитан на интеграцию в стандартные 50-омные РЧ-тракты. Для корректной работы подключенное оборудование, кабели и антенны должны соответствовать рабочим частотам, волновому сопротивлению и допустимой мощности устройства.

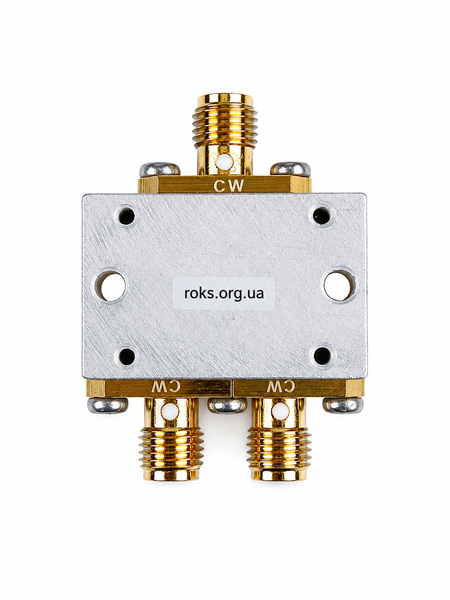

• Алюминиевый корпус для внутреннего монтажа.

Металлический корпус обеспечивает механическую жесткость и защиту внутренних элементов диплексера. Негерметичное исполнение ориентировано на установку в помещениях, технических шкафах и других местах без прямого воздействия атмосферных осадков и влаги.

Преимущества использования диплексера Wi-Fi 2,4 / 5,8 ГГц

• Низкие потери до 0,3 дБ для сохранения уровня Wi-Fi сигнала.

По сравнению с пассивными компонентами с большим собственным ослаблением этот диплексер создает меньшие дополнительные потери в РЧ-тракте. Это особенно важно в приемных каналах, лабораторных системах и кабельных схемах, где каждый дополнительный децибел влияет на общий энергетический баланс.

• Высокое внеполосное подавление для эффективного разделения двух диапазонов.

Подавление не менее 85 дБ является существенным преимуществом в системах, где важно ограничить прохождение нежелательного сигнала в соседний частотный тракт. Это позволяет более эффективно разделять низкочастотный и высокочастотный каналы в пределах одного пассивного устройства.

• Один коаксиальный кабель для двух частотных полос.

Использование общего тракта может уменьшить количество кабельных линий в двухдиапазонной системе. По сравнению со схемой с двумя отдельными коаксиальными трассами это упрощает монтаж, обслуживание и организацию кабельной инфраструктуры.

• Пассивная работа без питания и настройки.

Диплексер не требует источника питания, программного обеспечения или управляющих сигналов. В отличие от активных переключателей и коммутационных модулей, частотное распределение выполняется пассивной фильтрующей схемой.

• Компактное SMA-подключение для приемных и тестовых систем.

Модель с SMA-интерфейсами удобна для лабораторных стендов, систем радиомониторинга, компактных приемных модулей и специализированных РЧ-узлов. Для таких применений небольшие габариты и малые вносимые потери могут быть важнее работы с высокой передаваемой мощностью.

• РЧ-решение производства ПрАТ "РОКС".

Диплексер разработан для использования в профессиональных радиочастотных трактах. ПрАТ "РОКС" специализируется на производстве антенн, фильтров, диплексеров и других РЧ-компонентов для телекоммуникационных и специализированных систем.

Комплектация диплексера Wi-Fi 2,4 / 5,8 ГГц

• Диплексер Wi-Fi 2,4 / 5,8 ГГц - 1 шт.

Упаковка диплексера SMA 2,4 / 5,8 ГГц

Диплексер поставляется в защитной транспортировочной упаковке. Упаковка помогает защитить металлический корпус и SMA-разъемы от механических повреждений во время хранения и доставки.

Заказать диплексер Wi-Fi 2,4 / 5,8 ГГц SMA 50 Ом

Используйте двухполосный Wi-Fi диплексер 2,4 / 5,8 ГГц для объединения или разделения частотных каналов с минимальными вносимыми потерями. Модель подходит для двухдиапазонных антенных трактов, приемных систем, лабораторных стендов и компактных РЧ-узлов с SMA-подключением.

Выберите диплексер производства ПрАТ "РОКС" для построения профессионального 50-омного тракта в диапазонах 2,4-2,4835 ГГц и 5,15-5,85 ГГц.
