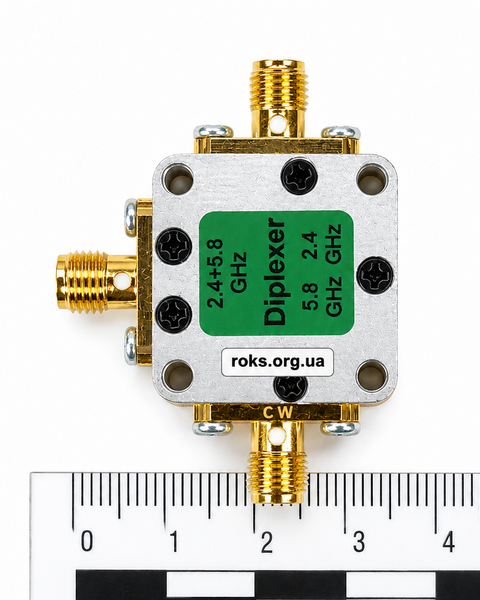

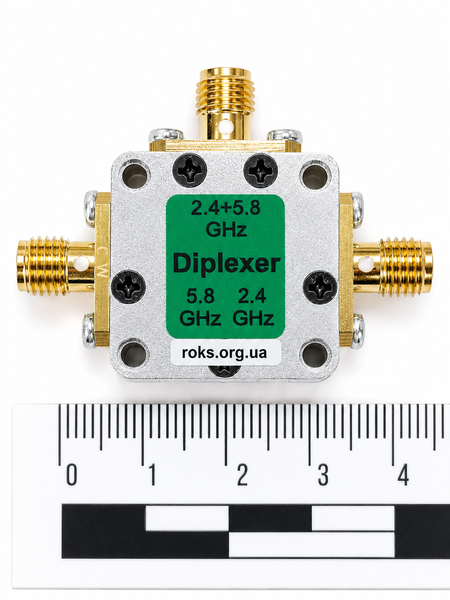

Диплексер Wi-Fi 2,4 / 5,8 ГГц, SMA, 50 Ом, 3 Вт для объединения и разделения сигналов

Диплексер Wi-Fi 2,4/5,8 ГГц - это пассивное двухполосное радиочастотное устройство для объединения или разделения сигналов в диапазонах 2400-2483,5 МГц и 5150-5950 МГц. Чаще всего модель используется в двухдиапазонных Wi-Fi системах, где необходимо передать сигналы двух частотных полос через один общий коаксиальный тракт или разделить комбинированный сигнал между двумя отдельными РЧ-каналами.

Диплексер подходит для интеграторов беспроводных систем, инженеров, сервисных специалистов, разработчиков радиооборудования и пользователей профессиональных Wi-Fi решений. Устройство может применяться с совместимыми роутерами, точками доступа, двухдиапазонными антеннами, приемо-передающими модулями и измерительным оборудованием с волновым сопротивлением 50 Ом и разъемами SMA.

Модель производства ПрАТ "РОКС" рассчитана на РЧ-мощность до 3 Вт. Вносимые потери не превышают 0,8 дБ, изоляция между портами составляет не менее 20 дБ, а КСВН - не более 1,35. Такие параметры обеспечивают эффективное частотное разделение и стабильное согласование с 50-омным трактом.

Технические характеристики диплексера Wi-Fi 2,4 / 5,8 ГГц SMA

Назначение и использование диплексера Wi-Fi 2,4 и 5,8 ГГц

• Объединение сигналов 2,4 ГГц и 5,8 ГГц в один коаксиальный тракт.

Диплексер позволяет объединить два сигнала из разных частотных диапазонов и передавать их через общую кабельную линию. Такое решение помогает уменьшить количество отдельных коаксиальных кабелей, упростить схему подключения и более компактно организовать двухдиапазонный Wi-Fi узел.

• Разделение комбинированного Wi-Fi сигнала на два частотных канала.

В обратном направлении устройство выполняет функцию демультиплексора и разделяет общий сигнал на отдельные тракты 2400-2483,5 МГц и 5150-5950 МГц. Это удобно для подключения отдельных приемо-передающих модулей или другого совместимого РЧ-оборудования.

• Диплексер SMA для роутеров, точек доступа и двухдиапазонных антенн.

Модель может интегрироваться в беспроводные системы с волновым сопротивлением 50 Ом и соответствующими SMA-интерфейсами. Диплексер подходит для модернизации двухдиапазонных Wi-Fi узлов, лабораторных схем, тестовых стендов и компактного радиочастотного оборудования.

• Использование в системах радиомониторинга и тестирования РЧ-трактов.

Благодаря SMA-разъемам, низким вносимым потерям и работе в двух распространенных частотных диапазонах устройство может использоваться в приемных, контрольных и измерительных схемах. Оно подходит для проверки прохождения сигнала, организации двухполосных трактов и тестирования совместимого радиочастотного оборудования.

Диплексеры производства ПрАТ "РОКС" предназначены для интеграции в профессиональные РЧ-системы, где важны предсказуемые частотные параметры, компактная схема подключения и стабильная работа двух частотных каналов.

Особенности конструкции и функционал двухполосного Wi-Fi диплексера

Диплексер является пассивным частотно-селективным РЧ-компонентом. Внутри устройства сигналы распределяются между портами в зависимости от их частоты: нижняя полоса проходит через канал 2,4 ГГц, а верхняя - через канал 5,8 ГГц. Благодаря этому два частотных диапазона могут использовать общий коаксиальный тракт без активного переключения каналов.

• Двунаправленная работа на прием и передачу сигнала.

Пассивная схема позволяет использовать диплексер в обоих направлениях. Устройство может как объединять два частотных канала в один тракт, так и разделять комбинированный сигнал между двумя частотными портами.

• Частотное разделение диапазонов 2400-2483,5 и 5150-5950 МГц.

Отдельные частотно-селективные каналы обеспечивают прохождение сигналов соответствующих рабочих полос. Изоляция между портами не менее 20 дБ помогает снизить взаимное влияние двух частотных трактов.

• Низкие вносимые потери до 0,8 дБ.

Небольшие потери помогают сохранить уровень полезного сигнала после прохождения через диплексер. Это особенно важно в приемных системах и трактах, где общий бюджет потерь ограничен.

• КСВН не более 1,35 для стабильного согласования тракта.

Низкое значение КСВН свидетельствует о качественном согласовании устройства с 50-омным радиочастотным трактом и помогает уменьшить долю мощности, отражаемой из-за рассогласования.

• Компактные SMA-разъемы для интеграции в РЧ-узлы.

Интерфейсы SMA удобны для использования в компактном радиочастотном оборудовании, тестовых схемах, приемных каналах и лабораторных стендах. Подключение не требует отдельного питания или программной настройки диплексера.

• Алюминиевый негерметичный корпус.

Металлический корпус обеспечивает механическую жесткость и защиту внутренней РЧ-схемы во время эксплуатации. Негерметичное исполнение предполагает установку внутри помещений, технических шкафов или других мест без прямого воздействия воды и атмосферных осадков.

Преимущества использования диплексера Wi-Fi 2,4 / 5,8 ГГц

• Один коаксиальный тракт вместо двух отдельных кабельных линий.

Возможность передавать сигналы двух частотных диапазонов через общий тракт упрощает кабельную инфраструктуру. По сравнению со схемой с двумя отдельными линиями это позволяет уменьшить количество кабелей и точек подключения.

• Изоляция между портами не менее 20 дБ.

Разделение частотных каналов помогает уменьшить взаимное влияние сигналов 2,4 и 5,8 ГГц. Это делает работу двухполосного РЧ-тракта более предсказуемой и упрощает интеграцию отдельных каналов в одну систему.

• Малые потери сигнала в двухдиапазонной Wi-Fi системе.

Вносимые потери до 0,8 дБ являются важным преимуществом для приемо-передающих трактов. Диплексер выполняет частотное объединение или разделение без активного усиления и с минимальным дополнительным влиянием на уровень сигнала.

• Пассивная работа без питания и программной настройки.

В отличие от активных коммутационных устройств, диплексер не требует отдельного источника питания, контроллера или программного управления. После правильного подключения он выполняет частотное разделение в соответствии со своими рабочими диапазонами.

• Удобство для компактных SMA-систем и лабораторных РЧ-узлов.

SMA-интерфейсы занимают меньше места по сравнению с более крупными коаксиальными разъемами и удобны для плотной компоновки оборудования. Это делает модель практичной для тестовых стендов, измерительных систем и компактных приемо-передающих модулей.

• Разработка и производство ПрАТ "РОКС".

Диплексер ориентирован на профессиональное использование в радиочастотных трактах. ПрАТ "РОКС" специализируется на РЧ-компонентах и оборудовании для телекоммуникационных, измерительных и специализированных радиотехнических систем.

Комплектация диплексера Wi-Fi 2,4 / 5,8 ГГц

• Диплексер Wi-Fi сигналов 2,4/5,8 ГГц - 1 шт.

Упаковка диплексера SMA 2,4 / 5,8 ГГц

Диплексер поставляется в защитной транспортировочной упаковке, которая помогает защитить корпус и SMA-разъемы от механических повреждений во время хранения и доставки.

Заказать диплексер Wi-Fi 2,4 / 5,8 ГГц SMA 50 Ом

Оптимизируйте двухполосный радиочастотный тракт с помощью пассивного Wi-Fi диплексера 2,4 / 5,8 ГГц. Модель позволяет объединять или разделять два частотных диапазона, использовать общую коаксиальную линию и интегрировать двухполосные сигналы в компактные системы с SMA-подключением.

Выберите диплексер производства ПрАТ "РОКС" для построения двухдиапазонных Wi-Fi, тестовых и профессиональных РЧ-систем в диапазонах 2400-2483,5 МГц и 5150-5950 МГц.
