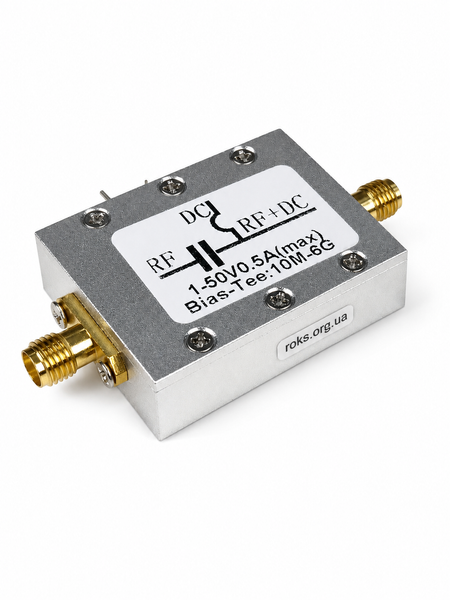

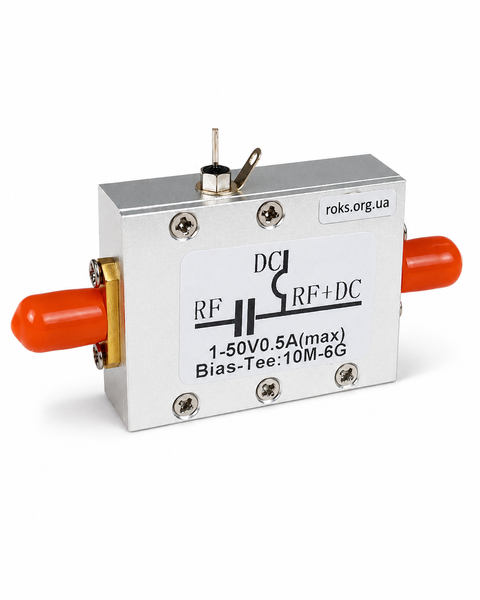

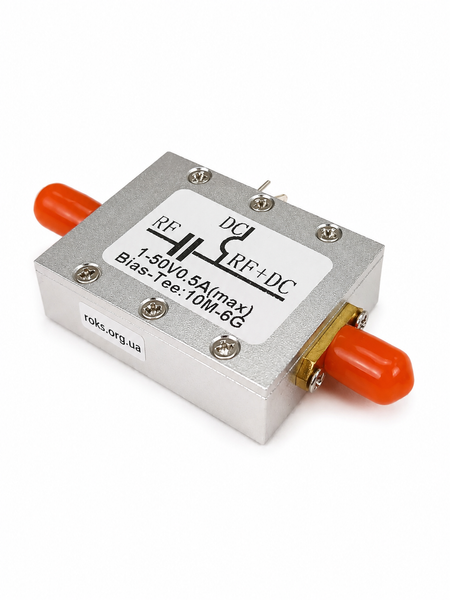

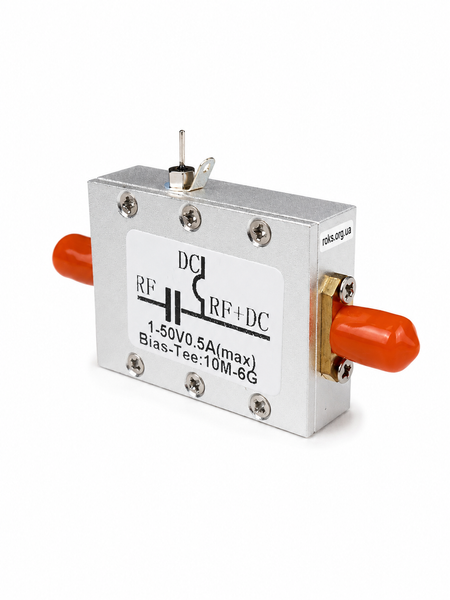

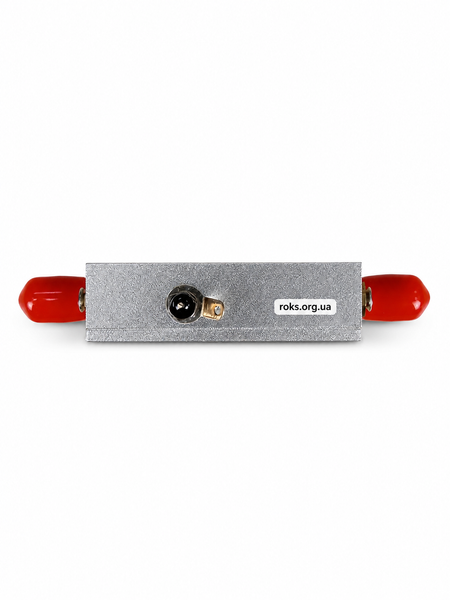

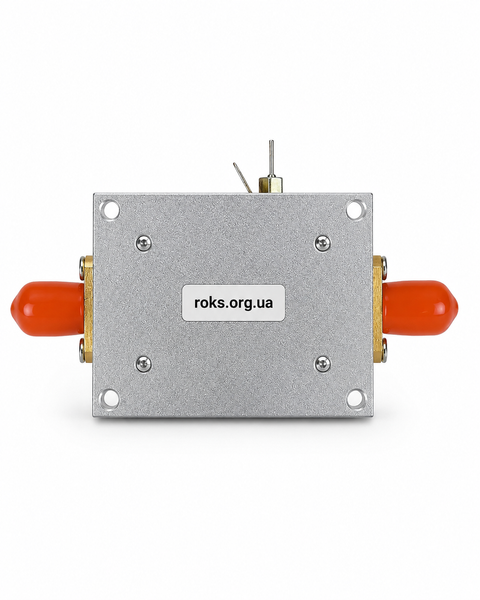

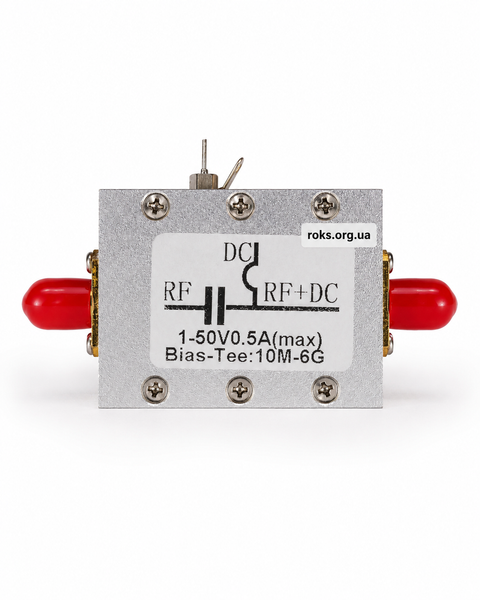

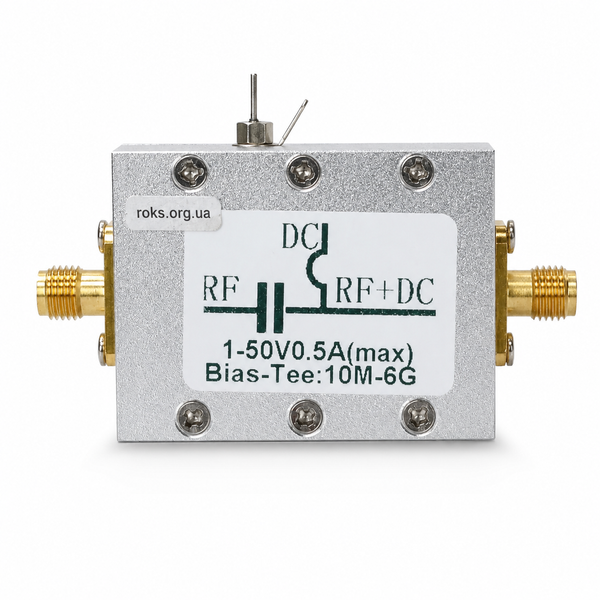

Инжектор питания радиотехнических устройств в диапазоне 10 МГц – 6 ГГц постоянным током через коаксиальный кабель является важным компонентом для обеспечения питания различных радиочастотных устройств. Его применение охватывает широкополосные усилители, особенно не имеющие встроенного конденсатора блокировки постоянного тока, где внешнее питание необходимо. Также этот инжектор используется в оптоволоконной связи для питания драйверов лазеров, где возбуждающий ток лазерного диода подается через отдельный порт постоянного тока, а сигнал связи вводится через радиочастотный выход.
Принцип работы этого коаксиального инжектора питания постоянным током состоит в разделении постоянного тока питания и высокочастотного сигнала, что позволяет избежать негативного влияния параметров паразитной емкости на производительность широкополосных усилителей. В основе устройства лежат сверхширокополосные высокочастотные индукторы и конденсаторы, не имеющие резонансных точек. Конденсатор блокировки постоянного тока предотвращает утечку постоянного напряжения в следующие цепи или измерительное оборудование, а высокочастотные индукторы изолируют информацию переменного тока, не допуская проникновения высокочастотных сигналов в электропитание.
Основные характеристики инжектора питания радиотехнических устройств
| Характеристика | Значение |
|---|---|
| Рабочие частоты | 10 МГц - 6 ГГц |
| Потери | 0,5 дБ за 3 ГГц |
| 1,2 дБ за 6 ГГц | |
| Выдерживаемое напряжение | DC 50 V |
| Предельный ток | 200 мА |
| RF порт | SMA female |
| DC bias порт | Красный и черный силиконовый провод |
| RF и DC порт | SMA female |
Преимущества инжектора питания радиотехнических устройств в диапазоне 10 МГц – 6 ГГц
Одним из ключевых преимуществ инжектор питания 10 МГц 6 ГГц является способность обеспечивать стабильное питание через коаксиальный кабель без ухудшения характеристик высокочастотного сигнала. Использование сверхширокополосных компонентов позволяет работать в широком диапазоне частот от 10 МГц до 6 ГГц с минимальными потерями. Наличие конденсатора блока постоянного тока и высокочастотных индукторов обеспечивает эффективную изоляцию между цепями питания и передачи сигнала, что повышает надежность и долговечность подключенных устройств.
Особенности подачи питания на радиотехнические устройства
Главной особенностью этого устройства является возможность подачи постоянного тока питания на радиотехнические устройства через коаксиальный кабель, которым передается высокочастотный сигнал. Это значительно упрощает подключение и уменьшает количество кабелей, особенно в сложных радиочастотных системах. Инжектор имеет три порта: RF для подключения радиочастотного сигнала, DC bias для подключения источника постоянного тока и RF+DC, объединяющего оба сигнала подачи на устройство.
Полезные функции
- Блокировка постоянного тока (DC blocking)
- Изоляция высокочастотного сигнала от цепи питания
- Широкий диапазон рабочих частот
- Низкие потери сигнала
Совместимость с широкополосными усилителями и драйверами лазеров
Инжектор питания демонстрирует высокую совместимость с разнообразными широкополосными усилителями, особенно требующими внешнего питания постоянным током. Также он идеально подходит для использования в оптоволоконных системах связи для питания драйверов лазерных диодов, обеспечивая требуемый ток возбуждения через отдельный порт.
Комплектация
В комплект поставки инжектора питания радиотехнических устройств входит:
- Инжектор питания – 1 шт.
Упаковка
Инжектор питания поставляется в индивидуальной антистатической упаковке, что обеспечивает защиту от электростатического разряда при транспортировке и хранении.
Если необходимо обеспечить надежное питание радиотехнических устройств в широком диапазоне частот без потери качества сигнала, этот инжектор питания станет незаменимым помощником. Универсальность и высокие технические характеристики делают его идеальным решением для различных применений. Рекомендуем приобрести это качественное и эффективное устройство для оптимизации ваших радиочастотных систем.
