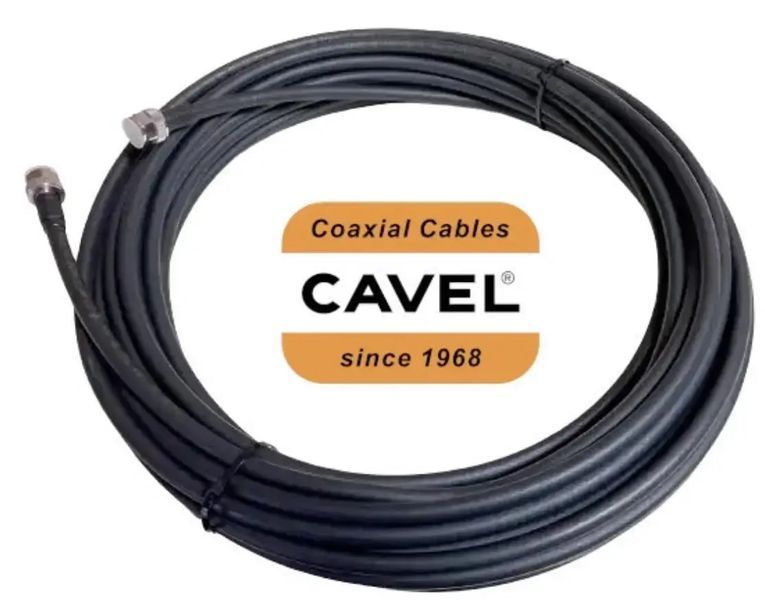

Коаксиальный кабель CAVEL WL240ZHN LMR240-аналог 50 Ом 5.8 ГГц с низкими потерями LSZH

Коаксиальный кабель CAVEL WL240ZHN - это оригинальный радиочастотный кабель 50 Ом производства Cavel, Италия, предназначенный для стабильной передачи РЧ-сигнала в антенных фидерах, системах связи, Wi-Fi, 4G / LTE, репитерах, роутерах, радиолюбительском оборудовании, измерительной технике и профессиональных кабельных сборках.

Модель CAVEL WL240ZHN часто используют как качественный аналог LMR240 / LMR-240, когда нужен гибкий коаксиальный кабель 50 Ом с медным центральным проводником, экранированием более 90 дБ и работой на частотах до 5,8 ГГц. Кабель имеет внешний диаметр 6,10 мм, черную безгалогенную оболочку LSZH, низкое дымообразование, огнезадерживающие свойства и стойкость к UV.

Технические характеристики CAVEL WL240ZHN 50 Ом 5.8 ГГц

Таблица сравнения потерь для кабелей типа CAVEL WL240 с кабелями LMR240, SLL-240 и китайским аналогом SLL-240 (в дБ/100 м)

Для кого подходит коаксиальный кабель CAVEL WL240ZHN 50 Ом ?

• Инженерам связи и системным интеграторам. Кабель подходит для построения фидерных линий 50 Ом, подключения антенн, репитеров, радиомодемов, роутеров, приемников, передатчиков и профессионального РЧ-оборудования.
• Монтажникам антенных систем, Wi-Fi и 4G / LTE оборудования. CAVEL WL240ZHN удобен для коротких и средних кабельных трасс, где нужен гибкий кабель с низкими потерями и внешним диаметром 6,10 мм.
• Лабораториям, сервисным центрам и производственным участкам. Кабель можно использовать для РЧ-измерений, тестовых стендов, подключения анализаторов спектра, генераторов сигналов, приемо-передающих модулей и антенн.
• Радиолюбителям и техническим специалистам. Изделие подходит для радиостанций, антенных перемычек, фидерных линий, готовых кабельных сборок и другого оборудования с волновым сопротивлением 50 Ом.
• Специалистам по радиомониторингу и техническому контролю сигналов. Кабель может применяться в приемных трактах, системах анализа сигналов и профессиональных РЧ-комплексах, где важны стабильность передачи и экранирование.

Для чего используется кабель CAVEL WL240ZHN 5.8 ГГц LMR240-аналог ?

Подключение антенн, радиостанций, репитеров и роутеров

Кабель CAVEL WL240ZHN используется для подключения внешних и внутренних антенн к радиостанциям, Wi-Fi оборудованию 2,4 / 5 ГГц, 4G / LTE модемам и роутерам, GSM/3G/4G репитерам, GPS/GNSS приемникам, LoRa оборудованию и другой аппаратуре с волновым сопротивлением 50 Ом.

Wi-Fi 2.4 / 5 ГГц, 4G / LTE и системы связи

Кабель подходит для систем, где требуется передача сигнала на частотах до 5,8 ГГц. Его можно применять в Wi-Fi сетях, антенных фидерах, телекоммуникационных системах, репитерных линиях и беспроводном оборудовании.

РЧ-измерения, сервисные работы и тестовые стенды

WL240ZHN может использоваться для подключения измерительных приборов, генераторов сигнала, анализаторов спектра, антенных стендов и тестируемого оборудования. Стабильное волновое сопротивление 50 Ом и контролируемые электрические параметры важны для повторяемости измерений.

Кабельные сборки, пигтейлы и фидерные линии

Кабель совместим с радиочастотными разъемами под типоразмер WL240 / LMR240, в том числе N-type, SMA и другими коннекторами, подобранными под внешний диаметр 6,10 мм и конструкцию кабеля. Это позволяет использовать его для изготовления готовых кабельных сборок нужной длины.

Радиомониторинг, РЭР и профессиональные РЧ-тракты

Благодаря волновому сопротивлению 50 Ом, экранированию более 90 дБ и работе до 5,8 ГГц кабель может быть полезен в системах радиомониторинга, РЭР, приемных линиях и профессиональных РЧ-комплексах. В системах РЭБ кабель может рассматриваться только как пассивный элемент кабельного тракта, а не как самостоятельное готовое средство.

За счет каких параметров кабель CAVEL WL240ZHN будет полезен?

Рабочая частота до 5,8 ГГц

Кабель рассчитан на передачу сигнала на частотах до 5,8 ГГц. Это позволяет использовать его в Wi-Fi 2,4 / 5 ГГц, 4G/LTE, LoRa, GPS/GNSS, антенных системах, измерительной технике и других РЧ-применениях.

Волновое сопротивление 50 ± 2 Ом

Сопротивление 50 Ом является стандартным для многих радиочастотных устройств, антенн, репитеров, радиостанций и измерительного оборудования. Это помогает корректно согласовать кабель с типовыми РЧ-трактами.

Медный центральный проводник 1,40 мм

Центральный проводник выполнен из меди Cu диаметром 1,40 мм. Это важно для стабильной передачи сигнала и работы кабеля в профессиональных РЧ-линиях.

Экранирование более 90 дБ

Затухание экрана составляет более 90 дБ в диапазоне 30-1000 МГц. Экранирование помогает уменьшить влияние внешних помех и обеспечить более стабильную работу кабельного тракта.

Фольга Al/Pet/Al и оплетка CuSn с покрытием 77 %

Экранирование состоит из фольги Al/Pet/Al и луженой медной оплетки CuSn с оптическим покрытием 77 %. Такая конструкция полезна для антенных систем, РЧ-измерений и кабельных сборок, где важна стабильность сигнала.

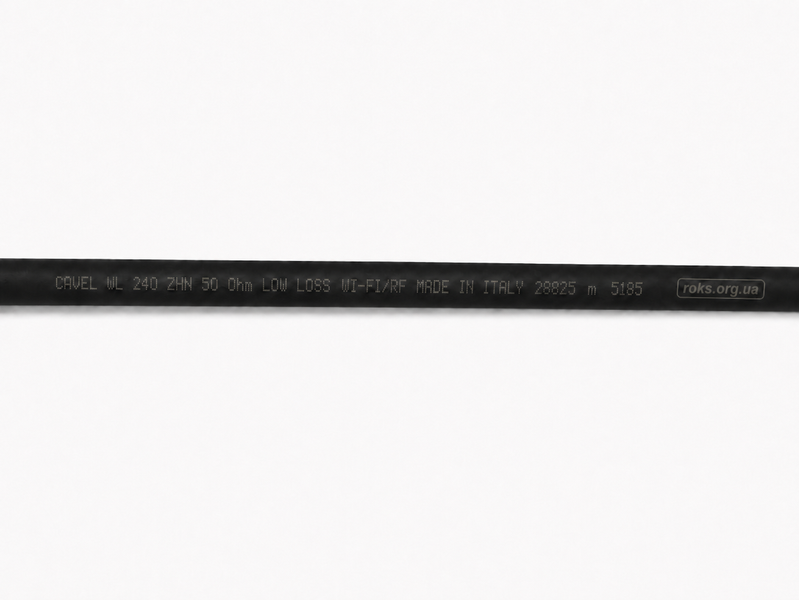

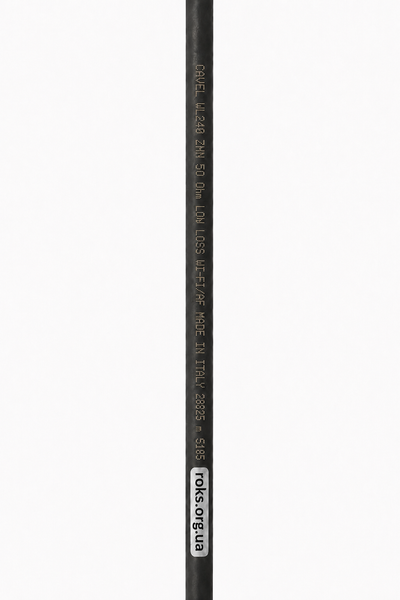

Безгалогенная оболочка LSZH черного цвета

Внешняя оболочка LSZH имеет низкое дымообразование, не содержит галогенов, имеет огнезадерживающие свойства и стойкость к UV. Это важно для наружного монтажа и прокладки кабельных линий в технических зонах.

Гибкая конструкция и внешний диаметр 6,10 мм

Внешний диаметр 6,10 мм и гибкая конструкция делают кабель удобным для монтажа, прокладки коротких и средних трасс, изготовления пигтейлов и кабельных перемычек.

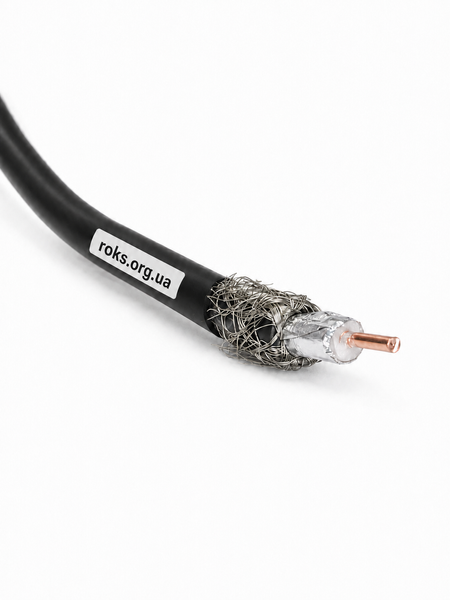

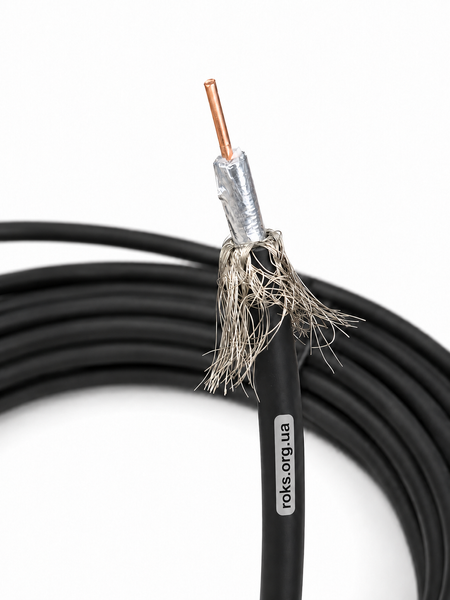

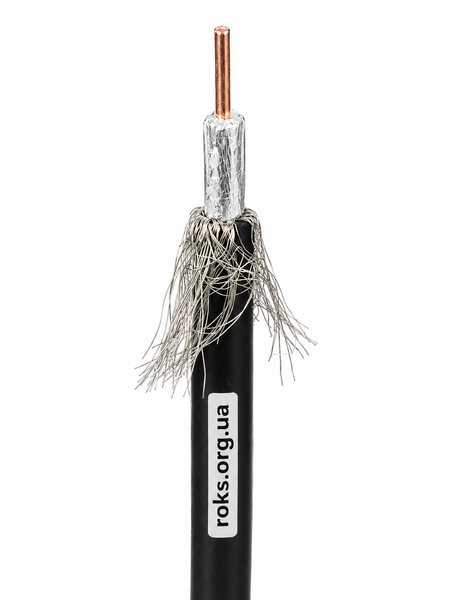

Конструкция коаксиального кабеля CAVEL WL240ZHN LSZH

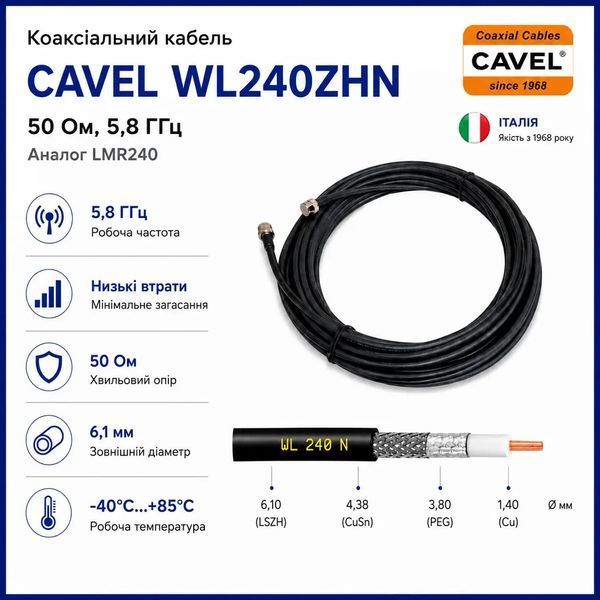

Центральный проводник кабеля выполнен из меди Cu диаметром 1,40 мм. Диэлектрик - вспененный полиэтилен PEG диаметром 3,80 мм. Экранирование состоит из фольги Al/Pet/Al и луженой медной оплетки CuSn с оптическим покрытием 77 %. Внешняя оболочка - черная LSZH, без галогенов, с низким дымообразованием, огнезадерживающими свойствами и стойкостью к UV.

Кабель имеет внешний диаметр 6,10 мм, минимальный радиус изгиба 31 мм однократно / 61 мм многократно и максимальное усилие на растяжение 360 Н. Эти параметры важны для монтажа, прокладки кабельных трасс и изготовления готовых кабельных сборок.

Затухание CAVEL WL240ZHN при 20 °C

Преимущества коаксиального кабеля CAVEL WL240ZHN LMR240-аналог

Кабель CAVEL WL240ZHN имеет практические преимущества для задач, где важны гибкость, работа до 5,8 ГГц, волновое сопротивление 50 Ом, экранирование более 90 дБ, безгалогенная оболочка LSZH и совместимость с профессиональными РЧ-разъемами под кабель типоразмера WL240 / LMR240.

Работа до 5,8 ГГц для Wi-Fi, 4G / LTE и РЧ-систем

Кабель можно использовать в системах, которые работают в диапазоне до 5,8 ГГц. Это важно для Wi-Fi оборудования, антенных фидеров, репитеров, измерительной техники и профессиональных РЧ-трактов.

Волновое сопротивление 50 ± 2 Ом

Волновое сопротивление 50 Ом обеспечивает совместимость с большинством РЧ-устройств, Wi-Fi/4G/LTE антенн, радиостанций, репитеров и измерительной аппаратуры. Кабель не следует путать с телевизионным кабелем 75 Ом, который предназначен для других систем.

Аналог LMR240 / LMR-240

CAVEL WL240ZHN часто выбирают как альтернативу LMR240 / LMR-240, когда нужен гибкий коаксиальный кабель 50 Ом с медным центральным проводником, низкими потерями и экранированием более 90 дБ.

Гибкий кабель с внешним диаметром 6,10 мм

Внешний диаметр 6,10 мм делает кабель удобным для монтажа, изготовления пигтейлов, антенных перемычек и фидерных линий. Он подходит для коротких и средних трасс, где важна гибкость кабеля.

Медный центральный проводник 1,40 мм

Центральная жила из меди Cu диаметром 1,40 мм обеспечивает стабильную проводимость и пригодность кабеля для профессиональных РЧ-применений, антенных линий и измерительного оборудования.

Экранирование фольгой Al/Pet/Al и оплеткой CuSn

Фольга Al/Pet/Al и луженая медная оплетка CuSn с покрытием 77 % помогают уменьшить влияние внешних электромагнитных помех. Это полезно для стабильной работы кабельного тракта.

Безгалогенная оболочка LSZH со стойкостью к UV

Оболочка LSZH имеет низкое дымообразование, не содержит галогенов, обладает огнезадерживающими свойствами и стойкостью к UV. Это важно для наружного монтажа и прокладки кабельных линий в технических зонах.

Совместимость с N-type, SMA и другими РЧ-разъемами

Кабель совместим с радиочастотными разъемами под типоразмер WL240 / LMR240, включая N-type, SMA и другие коннекторы, подобранные под внешний диаметр 6,10 мм и конструкцию кабеля.

Комплектация коаксиального кабеля CAVEL WL240ZHN

• Кабель коаксиальный CAVEL WL240ZHN 50 Ом - 1 погонный метр.

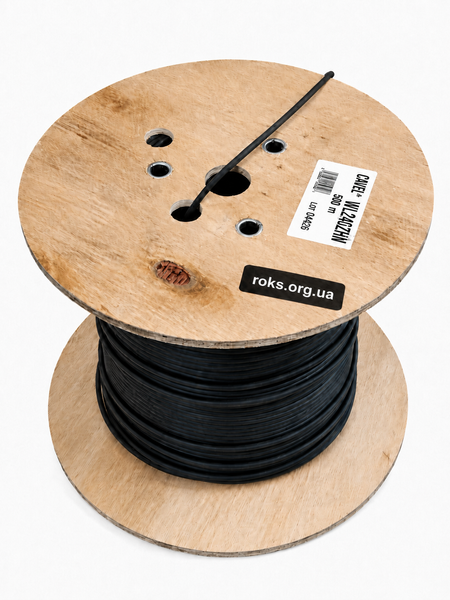

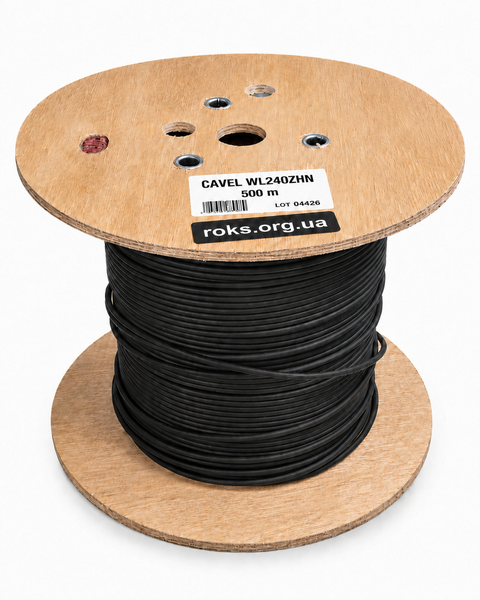

• Поставка отрезком нужной длины - согласно заказу.
