Широкополосный усилитель РЧ LNA 10 МГц-6 ГГц, 20-30 дБ, 50 Ом, SMA, USB Type-C

Широкополосный усилитель РЧ LNA 10 МГц-6 ГГц - это компактный активный модуль для усиления радиочастотных сигналов в широком диапазоне от 10 МГц до 6000 МГц. Устройство может использоваться с SDR-приемниками, анализаторами спектра, антенными системами, лабораторными стендами, генераторами сигналов и телекоммуникационным оборудованием с волновым сопротивлением 50 Ом.

Заявленный коэффициент усиления составляет 20-30 дБ в зависимости от рабочей частоты и условий использования. Такой уровень усиления позволяет повышать амплитуду слабого или недостаточного по уровню сигнала перед его подачей на приемник, анализатор спектра или другой последующий каскад.

Коэффициент шума модуля составляет 5 дБ. Поэтому, несмотря на обозначение LNA в названии, устройство целесообразнее рассматривать как универсальный широкополосный РЧ-усилитель, а не как специализированный ультрамалошумящий входной каскад для приемных систем с максимальными требованиями к чувствительности.

Вход и выход выполнены на SMA-разъемах, волновое сопротивление составляет 50 Ом. Питание подается через разъем USB Type-C, что упрощает подключение модуля к павербанку, USB-адаптеру, компьютеру или лабораторному источнику питания с соответствующим выходом.

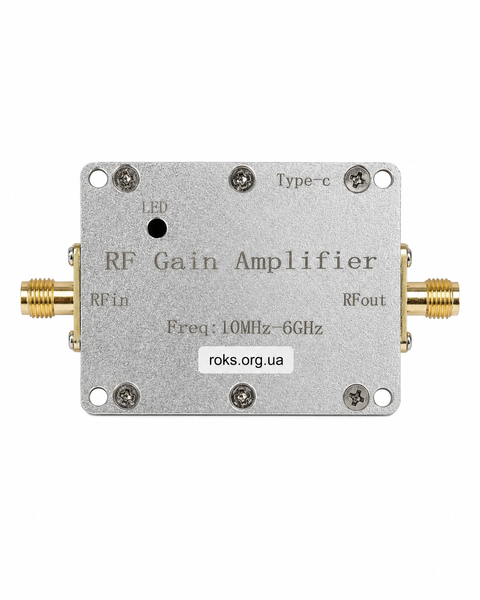

Усилитель установлен в алюминиевом корпусе размером 45 x 30 x 14 мм без учета выступающих SMA-разъемов. Масса комплекта с кабелем USB Type-C составляет 66 г.

ПрАТ “РОКС” предлагает широкополосный усилитель 10 МГц-6 ГГц для SDR-систем, лабораторных измерений, антенных трактов, тестовых стендов и экспериментального радиочастотного оборудования.

Технические характеристики усилителя РЧ LNA 10 МГц-6 ГГц

Назначение и использование усилителя 10 МГц-6 ГГц

• Усиление сигналов в широком частотном диапазоне.

Один модуль перекрывает диапазон от 10 МГц до 6 ГГц, благодаря чему его можно использовать в различных приемных и тестовых трактах без замены усилителя для каждой отдельной частотной полосы.

• Усилитель для SDR-приемников.

Модуль может устанавливаться перед SDR-приемником для повышения уровня сигнала. Перед подключением необходимо проверить рабочий диапазон SDR-устройства, максимальный допустимый уровень его входа и риск перегрузки после усиления на 20-30 дБ.

• Применение с анализаторами спектра.

Усилитель может повышать уровень слабого сигнала перед измерительным входом анализатора спектра. Во время измерений необходимо учитывать собственный коэффициент шума усилителя, неравномерность усиления по частоте и допустимый уровень входа прибора.

• Лабораторные и учебные РЧ-стенды.

Модуль подходит для макетирования, сравнительного тестирования кабелей, фильтров, аттенюаторов, антенных трактов и других радиочастотных компонентов. Питание через USB Type-C упрощает использование усилителя на лабораторном столе.

• Повышение уровня сигнала после пассивных компонентов.

Усилитель может устанавливаться после фильтра, делителя, аттенюатора или другого пассивного компонента для восстановления уровня сигнала. Суммарный баланс тракта необходимо рассчитывать с учетом потерь и усиления каждого элемента.

• Антенные и приемные системы 50 Ом.

Модуль может быть частью согласованного антенного тракта с волновым сопротивлением 50 Ом. Из-за коэффициента шума 5 дБ он не всегда является оптимальным выбором для установки непосредственно возле антенны в высокочувствительной приемной системе.

• Экспериментальные телекоммуникационные системы.

Усилитель может использоваться в исследовательских макетах, тестовых конфигурациях и приемных узлах, если частота, уровни сигнала и волновое сопротивление соответствуют параметрам устройства.

ПрАТ “РОКС” предлагает широкополосные усилители для SDR, измерительных комплексов, лабораторных стендов и профессиональных радиочастотных трактов.

Особенности конструкции и функционал широкополосного усилителя

Устройство является активным радиочастотным каскадом с широкой полосой рабочих частот. Основное назначение модуля - повышение уровня сигнала перед следующим элементом приемного или измерительного тракта.

• Рабочий диапазон от 10 МГц до 6 ГГц.

Широкая полоса частот позволяет использовать усилитель в различных радиочастотных системах. Фактическое значение усиления может изменяться в зависимости от рабочей частоты и характеристик подключенного оборудования.

• Коэффициент усиления 20-30 дБ.

Усиление позволяет существенно повысить уровень входного сигнала. Из-за возможного усиления до 30 дБ необходимо контролировать уровень после модуля, чтобы не перегрузить SDR-приемник, анализатор спектра или другой последующий каскад.

• Коэффициент шума NF = 5 дБ.

Значение NF = 5 дБ означает, что модуль добавляет к сигналу заметный собственный шум. Он подходит для общих задач широкополосного усиления, но может быть менее эффективным, чем специализированный малошумящий усилитель с NF менее 1 дБ в чувствительном приемном тракте.

• Питание через USB Type-C.

Для питания можно использовать совместимый USB-адаптер, павербанк, порт компьютера или лабораторный источник с USB-выходом. Для измерительных и приемных систем желательно применять источник с низким уровнем пульсаций и электромагнитных помех.

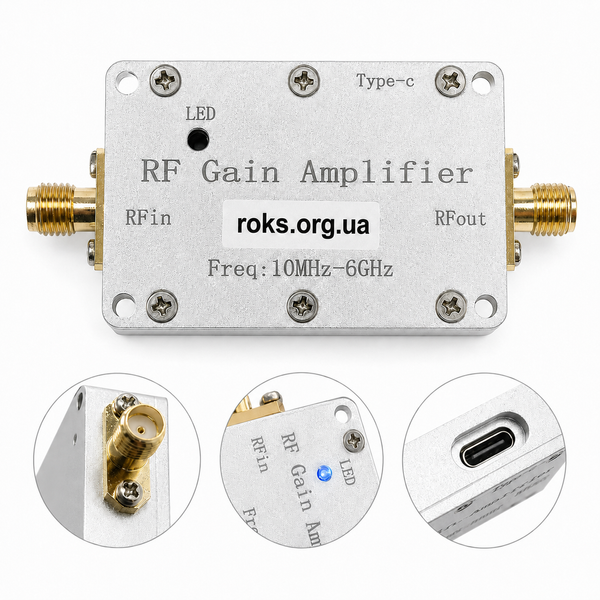

• SMA-вход и SMA-выход.

SMA-интерфейсы позволяют подключать коаксиальные кабели, аттенюаторы, фильтры, переходники и измерительные приборы. Перед заказом кабельной сборки необходимо уточнить контактное исполнение SMA-разъемов конкретного модуля.

• Алюминиевый корпус.

Корпус обеспечивает механическую защиту внутренней платы и частичное электромагнитное экранирование. Он также способствует распределению тепла, которое образуется во время работы активных компонентов.

• Компактные габариты 45 x 30 x 14 мм.

Небольшие размеры позволяют использовать усилитель в переносных SDR-комплектах, монтажных боксах, лабораторных макетах и компактных радиочастотных системах.

Преимущества усилителя РЧ 10 МГц-6 ГГц

• Один модуль для широкого диапазона частот.

Диапазон 10 МГц-6 ГГц охватывает значительное количество практических частотных полос. Это удобно для лабораторий, SDR-пользователей и инженеров, работающих с различными видами радиочастотного оборудования.

• Усиление до 30 дБ.

Модуль может существенно повышать уровень слабого сигнала. При чрезмерном уровне после усилителя можно использовать аттенюатор или другое средство регулировки амплитуды.

• Удобное питание USB Type-C.

Для подключения питания не требуется паять отдельные проводники или устанавливать специальный разъем. Кабель USB Type-C входит в комплект.

• Волновое сопротивление 50 Ом.

Усилитель можно интегрировать в стандартные профессиональные РЧ-тракты с антеннами, кабелями, фильтрами, приемниками и измерительными приборами с волновым сопротивлением 50 Ом.

• Алюминиевый защитный корпус.

Корпус уменьшает риск механического повреждения электронной платы во время использования, хранения и транспортировки.

• Компактное переносное исполнение.

Масса комплекта составляет 66 г, что позволяет добавлять усилитель к портативному набору SDR-оборудования или мобильному измерительному комплекту.

• Возможность работы с различными источниками USB-питания.

Модуль можно питать от павербанка, адаптера или другого совместимого USB-источника. Качество источника может непосредственно влиять на уровень шума и паразитных составляющих в радиочастотном тракте.

Совместимость усилителя 10 МГц-6 ГГц

Усилитель совместим с оборудованием, которое работает в пределах диапазона 10 МГц-6 ГГц, имеет волновое сопротивление 50 Ом и допускает подключение внешнего активного каскада с усилением до 30 дБ.

• SDR-приемники и широкополосные приемные устройства.

Усилитель может использоваться с SDR-устройствами, если их рабочая частота и допустимый уровень входа соответствуют параметрам системы. Усиление всех сигналов в широкой полосе может привести к перегрузке приемника мощными нежелательными сигналами.

• Анализаторы спектра.

Модуль может повышать уровень сигнала перед анализатором спектра. Необходимо учитывать максимальный допустимый уровень входа прибора, коэффициент усиления и шум, который добавляет усилитель.

• Генераторы сигналов и тестовые приборы.

Усилитель может использоваться в лабораторном тракте для повышения уровня сигнала от генератора. Допустимая выходная мощность модуля в исходных характеристиках не указана, поэтому не следует использовать его как мощный передающий усилитель.

• Антенны и коаксиальные кабели 50 Ом.

Антенна, кабель, фильтры, переходники и подключенное оборудование должны иметь волновое сопротивление 50 Ом. На высоких частотах до 6 ГГц необходимо использовать кабели и разъемы с соответствующими характеристиками.

• Фильтры, аттенюаторы и делители сигнала.

Модуль можно комбинировать с пассивными компонентами для формирования необходимой частотной полосы и уровня сигнала. Установка полосового фильтра перед усилителем помогает уменьшить влияние мощных внеполосных сигналов.

Рекомендации по подключению широкополосного усилителя

• Используйте согласованный тракт 50 Ом.

Антенны, кабели, переходники, фильтры и оборудование должны быть рассчитаны на волновое сопротивление 50 Ом. Рассогласование может вызвать дополнительные потери и ухудшить равномерность усиления.

• Контролируйте уровень входного и выходного сигнала.

Не подавайте на вход чрезмерно мощный сигнал. Усиление до 30 дБ может также перегрузить устройство, которое подключено после усилителя.

• Не используйте модуль как усилитель мощности передатчика.

В предоставленных характеристиках не указаны допустимая входная мощность, P1dB или максимальная выходная мощность. Поэтому устройство следует использовать в малосигнальных приемных и тестовых трактах.

• Используйте стабильное USB-питание.

Шумный USB-адаптер или порт компьютера может создавать помехи в приемном тракте. Для чувствительных измерений целесообразно использовать проверенный источник питания с низким уровнем пульсаций.

• Устанавливайте фильтр при наличии сильных нежелательных сигналов.

Широкополосный усилитель усиливает не только полезный сигнал, но и другие сигналы в своей полосе. Полосовой фильтр перед модулем может уменьшить риск перегрузки и появления интермодуляционных составляющих.

• При необходимости используйте аттенюатор.

Если усиление 20-30 дБ является чрезмерным, после модуля можно установить соответствующий аттенюатор. Он позволит уменьшить уровень сигнала перед входом SDR-приемника или анализатора спектра.

• Минимизируйте длину высокочастотных кабелей.

На частотах до 6 ГГц потери в коаксиальном кабеле могут быть значительными. Используйте короткие низкопотерные кабельные сборки и минимальное количество переходников.

• Защищайте усилитель от влаги и короткого замыкания.

Алюминиевый корпус не следует автоматически считать герметичным. Для наружной или промышленной установки необходим отдельный защитный бокс.

Комплектация усилителя LNA 10 МГц-6 ГГц

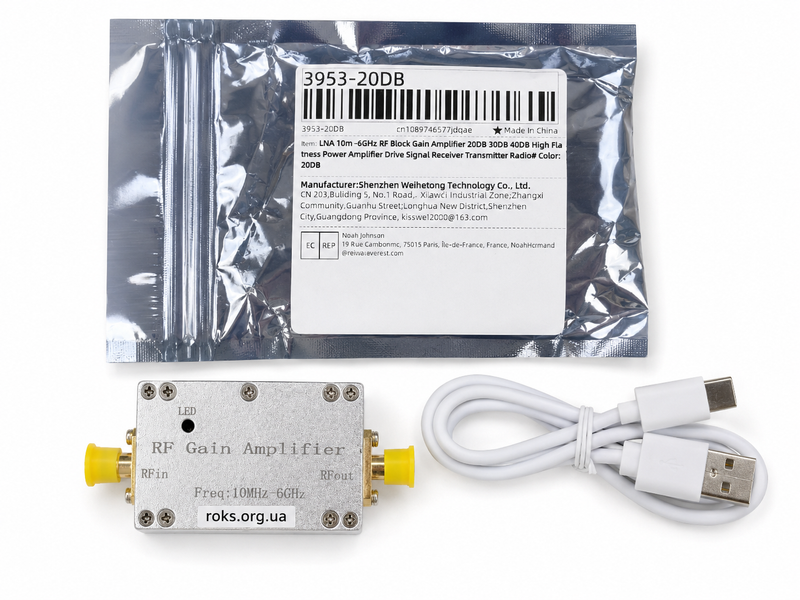

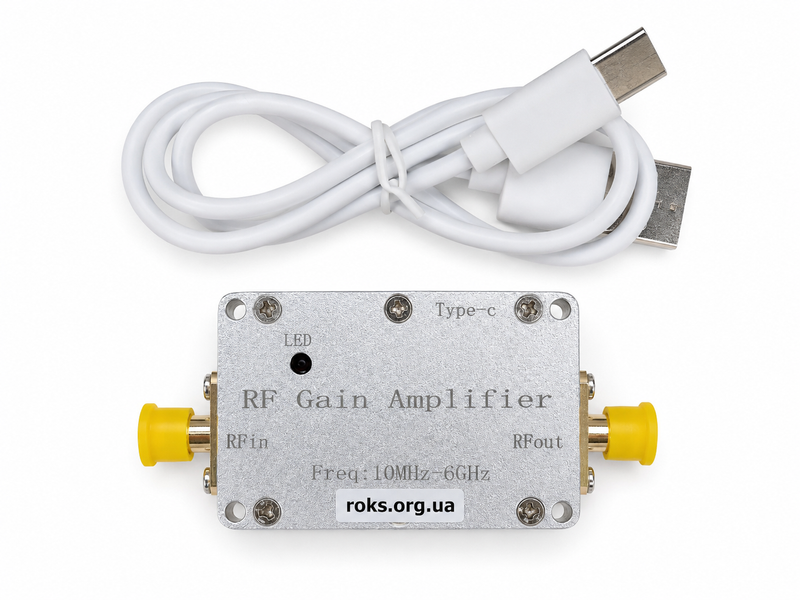

• Широкополосный усилитель LNA в алюминиевом корпусе - 1 шт.
• Кабель USB Type-C - 1 шт.

Коаксиальные кабели, SMA-переходники, антенна, фильтры, аттенюаторы и внешний источник USB-питания не входят в стандартную комплектацию.

Упаковка широкополосного РЧ-усилителя

Усилитель поставляется в защитной транспортной упаковке, которая уменьшает риск механического повреждения алюминиевого корпуса, SMA-разъемов и разъема USB Type-C.

Кабель USB Type-C упаковывается вместе с усилителем таким образом, чтобы его разъемы не создавали механической нагрузки на корпус модуля во время доставки.

Заказать усилитель РЧ LNA 10 МГц-6 ГГц

Выберите широкополосный усилитель РЧ LNA 10 МГц-6 ГГц для SDR-приемников, анализаторов спектра, антенных систем, лабораторных стендов, генераторов сигналов и тестирования радиочастотных компонентов.

Модуль сочетает широкий диапазон 10 МГц-6 ГГц, усиление 20-30 дБ, волновое сопротивление 50 Ом, SMA-интерфейсы, компактный алюминиевый корпус и удобное питание через USB Type-C.

Заказывайте широкополосный усилитель 10 МГц-6 ГГц в ПрАТ “РОКС” для универсальных приемных, измерительных и лабораторных радиочастотных систем.
