PIN-диодный ограничитель 10 МГц-6 ГГц, порог до 0 дБм, +20 дБм, SMA, 50 Ом, в корпусе

PIN-диодный ограничитель 10 МГц-6 ГГц - это пассивное радиочастотное устройство для ограничения уровня сильных сигналов и защиты чувствительных входов приемного и измерительного оборудования. Модель работает в широком диапазоне от 10 МГц до 6 ГГц и может устанавливаться перед малошумящим усилителем, SDR-приемником, анализатором спектра или другим 50-омным РЧ-устройством.

При низком уровне входного сигнала ограничитель пропускает его с определенными вносимыми потерями. После превышения порогового уровня PIN-диоды переходят в режим ограничения и уменьшают уровень сигнала, поступающего на следующий каскад.

Заявленный уровень начала ограничения составляет менее 0 дБм. Максимально допустимый уровень сигнала - +20 дБм, что соответствует приблизительно 100 мВт. Точный остаточный уровень на выходе и характеристика ограничения зависят от частоты и амплитуды входного сигнала.

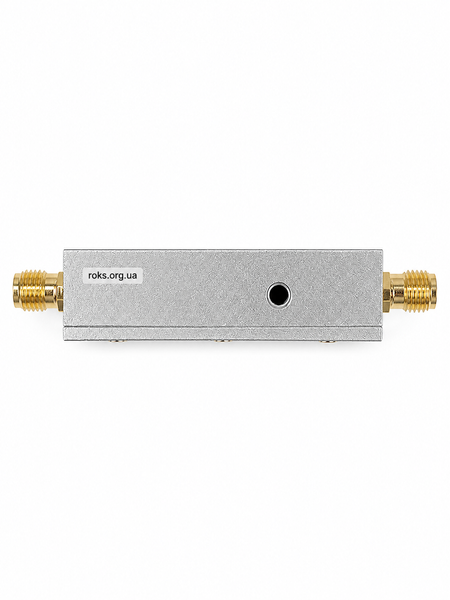

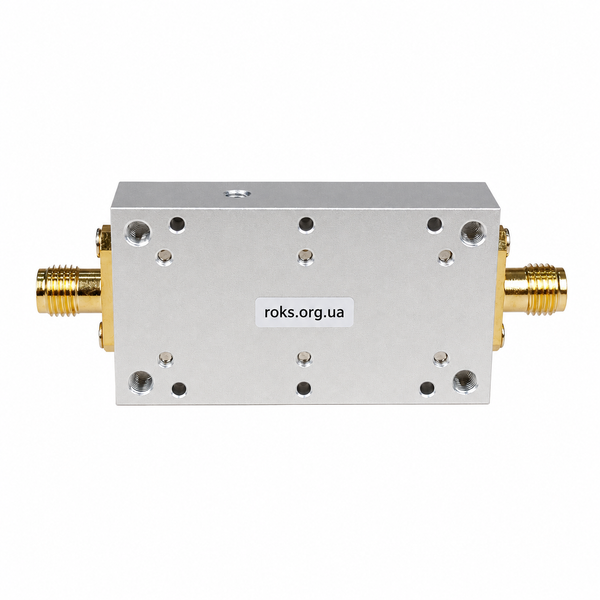

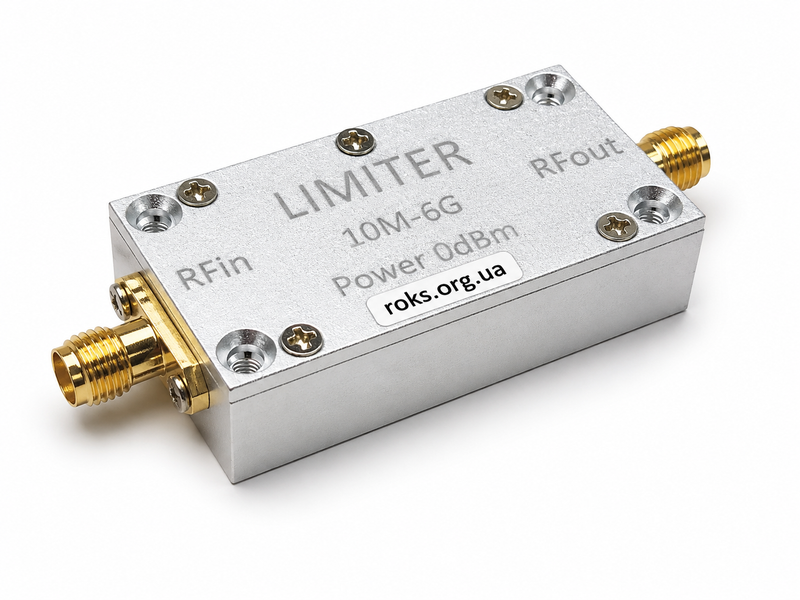

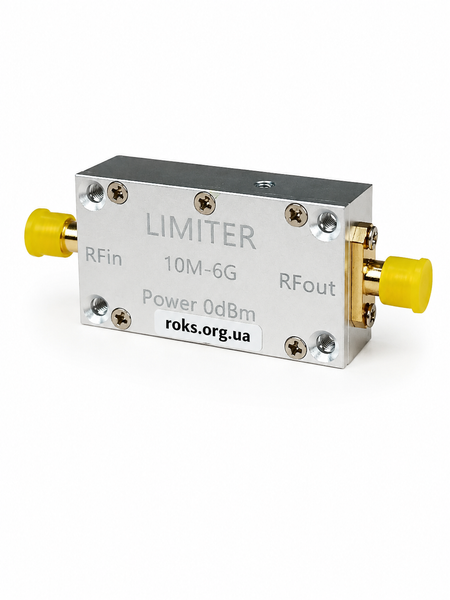

Устройство выполнено в металлическом корпусе размером 45 x 25 x 12 мм без учета выступающих разъемов. Корпус обеспечивает механическую защиту внутренней схемы и частичное экранирование от внешних электромагнитных полей.

Ограничитель имеет волновое сопротивление 50 Ом и оснащен SMA-интерфейсами. Заявленное контактное исполнение разъема - внешняя резьба и центральное гнездо, что соответствует исполнению SMA-female. Перед подбором кабельной сборки рекомендуется проверить исполнение обоих портов конкретного устройства.

ПрАТ “РОКС” предлагает PIN-диодные ограничители для защиты приемных трактов, SDR-систем, анализаторов спектра, малошумящих усилителей и лабораторного радиочастотного оборудования.

Технические характеристики PIN-диодного ограничителя 10 МГц-6 ГГц

Для кого подходит PIN-диодный ограничитель 10 МГц-6 ГГц?

• Пользователям SDR-приемников и широкополосных радиоприемников.

Ограничитель может устанавливаться между антенной и входом SDR-приемника для уменьшения риска перегрузки сильным радиочастотным сигналом. Перед подключением необходимо учитывать допустимый уровень входа конкретного приемника и вносимые потери ограничителя.

• Владельцам анализаторов спектра и измерительных приемников.

Устройство может использоваться как дополнительный защитный элемент перед чувствительным измерительным входом. Оно не заменяет штатный аттенюатор, предохранительный узел или соблюдение максимально допустимого уровня входа анализатора.

• Разработчикам приемных трактов с малошумящими усилителями.

PIN-диодный ограничитель можно устанавливать перед LNA для уменьшения уровня кратковременного или неожиданного сильного сигнала. Размещение ограничителя перед усилителем добавляет вносимые потери к шумовому балансу приемной системы.

• Лабораториям и сервисным центрам радиооборудования.

Модель подходит для тестовых стендов, макетирования РЧ-трактов и проверки оборудования в диапазоне до 6 ГГц. Ограничитель может уменьшить риск повреждения измерительного входа при ошибке с установленным уровнем генератора.

• Интеграторам профессиональных радиочастотных систем.

Устройство может быть частью более сложного защитного узла вместе с аттенюаторами, фильтрами, разрядниками, переключателями и другими компонентами. Необходимая конфигурация определяется уровнем сигнала, длительностью импульса и допустимыми параметрами защищаемого оборудования.

Для чего используется радиочастотный PIN-диодный ограничитель?

• Ограничение сильного сигнала перед входом приемника.

После превышения порогового уровня PIN-диоды уменьшают амплитуду сигнала, передаваемого на следующий каскад. Это помогает снизить риск перегрузки или повреждения чувствительного входа.

• Защита малошумящего усилителя LNA.

Входные транзисторы малошумящих усилителей могут быть чувствительны к высокому уровню сигнала. Ограничитель устанавливается перед LNA, если вносимые потери устройства приемлемы для шумового баланса системы.

• Защита анализатора спектра во время измерений.

При тестировании неизвестного источника сигнала ограничитель может быть дополнительным уровнем защиты входа анализатора. При этом пользователь должен применять штатный входной аттенюатор и не превышать допустимые параметры прибора.

• Работа в широкополосных трактах от 10 МГц до 6 ГГц.

Широкий частотный диапазон позволяет применять один модуль в различных приемных и измерительных системах. Фактические вносимые потери увеличиваются в верхней части диапазона.

• Уменьшение влияния кратковременных РЧ-перегрузок.

Ограничитель может реагировать на кратковременное повышение уровня радиочастотного сигнала. Без данных о времени срабатывания, длительности допустимого импульса и энергии перегрузки не следует заявлять гарантированную защиту от любого импульсного воздействия.

• Применение в пассивных защитных РЧ-узлах.

Для работы не требуется внешнее питание. Это упрощает интеграцию устройства в готовый коаксиальный тракт между антенной, фильтром, усилителем или приемником.

Особенности конструкции и принцип работы PIN-диодного ограничителя

PIN-диодный ограничитель работает как нелинейный пассивный элемент. При малом уровне сигнал проходит через устройство с определенными вносимыми потерями. После повышения уровня проводимость PIN-диодов изменяется, вследствие чего избыточный сигнал ограничивается.

• Широкий рабочий диапазон 10 МГц-6 ГГц.

Модель охватывает значительную часть HF, VHF, UHF и микроволнового диапазона до 6 ГГц. Она может использоваться в различных тестовых и приемных трактах при условии соответствия уровней сигнала.

• Порог начала ограничения менее 0 дБм.

Заявленный параметр означает, что нелинейное ограничение начинается при уровне ниже 0 дБм. Он не означает, что выходной сигнал всегда будет точно ограничен до 0 дБм на всех частотах.

• Максимальный уровень сигнала +20 дБм.

Уровень +20 дБм соответствует мощности приблизительно 100 мВт. Не следует подавать на устройство более высокую мощность без отдельного подтверждения допустимых импульсных и непрерывных режимов.

• Частотно-зависимые вносимые потери.

На частоте 1 ГГц заявленные потери составляют менее 0,2 дБ. В диапазоне 1-3 ГГц они могут достигать 2 дБ, а в диапазоне 3-6 ГГц - 3 дБ. Эти значения необходимо учитывать при расчете чувствительности приемного тракта.

• Металлический экранированный корпус.

Корпус защищает внутреннюю схему от механического контакта и уменьшает влияние внешних электромагнитных полей. При этом корпус не следует автоматически считать герметичным или предназначенным для наружного монтажа.

• Пассивная работа без внешнего питания.

Ограничитель не требует блока питания, управляющего сигнала или программной настройки. Он начинает работать автоматически в соответствии с уровнем сигнала на входе.

• Компактные габариты 45 x 25 x 12 мм.

Небольшие размеры позволяют интегрировать устройство в лабораторные стенды, переносные SDR-комплекты, корпуса приемников и другие системы с ограниченным монтажным пространством.

За счет каких параметров полезен PIN-диодный ограничитель?

• Пассивное ограничение сигнала без отдельного питания.

Устройство не требует дополнительной проводки или управляющего контроллера. Его можно установить непосредственно в совместимый коаксиальный тракт.

• Широкая частотная полоса до 6 ГГц.

Один модуль может использоваться с различным приемным и измерительным оборудованием в пределах заявленного диапазона.

• Дополнительный защитный уровень для чувствительных входов.

Ограничитель помогает уменьшить амплитуду сильного сигнала перед входом приемника. Он не отменяет необходимость соблюдать максимально допустимые уровни оборудования.

• Низкие потери на частоте 1 ГГц.

Заявленные вносимые потери менее 0,2 дБ на 1 ГГц позволяют использовать устройство в приемном тракте с относительно небольшим ослаблением сигнала на этой частоте.

• Стандартное волновое сопротивление 50 Ом.

Модель может интегрироваться с профессиональными антеннами, кабельными сборками, усилителями, фильтрами, SDR-приемниками и анализаторами спектра с волновым сопротивлением 50 Ом.

• Прочный металлический корпус.

Корпус повышает механическую защищенность устройства по сравнению с открытой платой и упрощает использование в готовых измерительных трактах.

Почему стоит выбрать PIN-диодный ограничитель в корпусе?

• Готовое исполнение для коаксиального тракта.

Устройство не требует монтажа открытой платы в дополнительный корпус. Для подключения достаточно подобрать совместимые кабельные разъемы и проверить направление прохождения сигнала, если оно обозначено производителем.

• Защита внутренней схемы от механического контакта.

Металлический корпус уменьшает риск случайного повреждения компонентов при подключении, транспортировке и работе на лабораторном столе.

• Использование в различных частотных системах.

Диапазон 10 МГц-6 ГГц позволяет применять устройство во многих приемных и измерительных конфигурациях без приобретения отдельного ограничителя для каждой полосы.

• Компактное исполнение со SMA-интерфейсами.

Размеры 45 x 25 x 12 мм упрощают размещение ограничителя возле приемника, анализатора спектра или малошумящего усилителя.

• Подходит для лабораторного и профессионального использования.

Модель может применяться при тестировании, настройке и техническом обслуживании радиочастотного оборудования.

Совместимость PIN-диодного ограничителя 10 МГц-6 ГГц

Устройство совместимо с оборудованием, которое работает в диапазоне 10 МГц-6 ГГц, имеет волновое сопротивление 50 Ом и допускает дополнительные вносимые потери ограничителя.

• Малошумящие усилители LNA.

Ограничитель можно устанавливать перед входом LNA. Необходимо учитывать, что вносимые потери перед первым активным каскадом непосредственно ухудшают шумовые характеристики приемной системы.

• SDR-приемники и радиосканеры.

Устройство может быть дополнительным защитным элементом перед входом приемника. Ограничитель не устраняет перегрузку от многочисленных сильных сигналов, если их суммарный уровень остается слишком высоким.

• Анализаторы спектра и измерительные приемники.

Ограничитель может использоваться вместе со штатным аттенюатором прибора. Перед измерением необходимо проверить максимально допустимый уровень входа анализатора.

• Антенны, фильтры и кабельные сборки 50 Ом.

Все компоненты тракта должны поддерживать рабочую частоту и иметь волновое сопротивление 50 Ом. PIN-диодный ограничитель не выполняет функцию частотно-селективного фильтра.

• Генераторы сигналов и тестовые стенды.

Модуль может использоваться для дополнительной защиты исследуемого устройства от случайного превышения установленного уровня генератора в пределах допустимой мощности ограничителя.

Рекомендации по подключению PIN-диодного ограничителя

• Используйте согласованный тракт 50 Ом.

Антенна, кабель, переходники, ограничитель и защищаемое оборудование должны иметь волновое сопротивление 50 Ом. Подключение к 75-омному тракту может увеличить потери и отражения сигнала.

• Не превышайте уровень +20 дБм.

Максимальный заявленный уровень сигнала составляет приблизительно 100 мВт. Более высокий или продолжительный мощный сигнал может повредить PIN-диоды.

• Устанавливайте ограничитель перед чувствительным входом.

Для защиты LNA, приемника или анализатора ограничитель размещают перед соответствующим входом. Длинная кабельная линия между ограничителем и защищаемым устройством может создавать дополнительные отражения и потери.

• Учитывайте вносимые потери на рабочей частоте.

В верхней части диапазона потери могут достигать 3 дБ. Это соответствует приблизительному уменьшению мощности полезного сигнала вдвое до его поступления на приемник.

• Не используйте устройство вместо полосового фильтра.

PIN-диодный ограничитель реагирует на уровень сигнала, но не выделяет конкретный частотный канал. Для подавления внеполосных сигналов требуется соответствующий фильтр.

• Не считайте ограничитель сертифицированной ESD-защитой.

Без данных об испытаниях по конкретному стандарту IEC или другому нормативу невозможно гарантировать защиту от электростатического разряда определенного напряжения или энергии. Для полноценной ESD-защиты могут потребоваться отдельные специализированные компоненты.

• Проверьте контактное исполнение SMA-разъемов.

В характеристиках указаны внешняя резьба и центральное гнездо. Для такого исполнения обычно требуются кабельные разъемы SMA-male с внутренней резьбой и центральным штырем.

• Защищайте корпус от влаги.

Степень пылевлагозащиты не указана. Для наружной установки необходим отдельный герметичный бокс и соответствующая защита коаксиальных соединений.

Частые вопросы о PIN-диодном ограничителе

Требуется ли ограничителю внешнее питание?

Нет. Это пассивное устройство, которое работает без внешнего источника питания или управляющего сигнала.

Можно ли установить ограничитель между антенной и SDR-приемником?

Да, если система имеет волновое сопротивление 50 Ом и работает в диапазоне 10 МГц-6 ГГц. Необходимо также учитывать вносимые потери и максимальный допустимый уровень входа SDR-приемника.

Является ли это устройство радиочастотным фильтром?

Нет. Ограничитель реагирует на уровень сигнала, а не выборочно пропускает или подавляет определенные частоты. Для частотной селекции необходим полосовой, низкочастотный, высокочастотный или режекторный фильтр.

Можно ли использовать ограничитель в системе 75 Ом?

Устройство рассчитано на 50-омный тракт. Подключение к 75-омной системе может привести к рассогласованию, дополнительным потерям и отражению сигнала.

Гарантирует ли устройство защиту анализатора спектра?

Ограничитель является дополнительным защитным элементом, но не дает абсолютной гарантии. Защита зависит от частоты, мощности, длительности импульса и параметров входа анализатора.

Можно ли подавать на ограничитель мощность выше +20 дБм?

Не рекомендуется. В предоставленных характеристиках +20 дБм указано как максимальный уровень, поэтому превышение может повредить устройство.

Комплектация PIN-диодного ограничителя 10 МГц-6 ГГц

• PIN-диодный радиочастотный ограничитель в металлическом корпусе - 1 шт.

Коаксиальные кабели, SMA-переходники, аттенюаторы, фильтры и другие компоненты не входят в стандартную комплектацию, если иное не согласовано при заказе.

Упаковка PIN-диодного ограничителя

Устройство поставляется в защитной транспортной упаковке, которая уменьшает риск повреждения металлического корпуса и SMA-разъемов во время хранения и доставки.

При транспортировке не рекомендуется прикладывать механическую нагрузку к SMA-разъемам или использовать их в качестве опорных элементов.

Заказать PIN-диодный ограничитель 10 МГц-6 ГГц

Выберите PIN-диодный ограничитель 10 МГц-6 ГГц для дополнительной защиты малошумящих усилителей, SDR-приемников, анализаторов спектра, измерительных входов и других чувствительных компонентов 50-омного радиочастотного тракта.

Модель сочетает широкий рабочий диапазон, пассивный принцип работы, уровень начала ограничения менее 0 дБм, максимальный уровень +20 дБм, компактный металлический корпус и SMA-интерфейсы.

Заказывайте PIN-диодный ограничитель в ПрАТ “РОКС” для интеграции в приемные, измерительные, лабораторные и тестовые радиочастотные системы.
