Полосовой фильтр BPF 2450 МГц, 2,4 ГГц, полоса пропускания 100 МГц, SMA, 50 Ом

Полосовой фильтр BPF 2450 МГц - это пассивный радиочастотный компонент для выделения сигналов в диапазоне 2,4 ГГц и подавления сигналов, расположенных за пределами его рабочей полосы. Фильтр может использоваться в приемных, передающих и измерительных РЧ-трактах с волновым сопротивлением 50 Ом.

Центральная частота модели составляет 2450 МГц, а ширина полосы пропускания по уровню 1 дБ - 100 МГц. Вносимые потери в рабочей полосе не превышают 2 дБ, поэтому при расчете тракта необходимо учитывать соответствующее уменьшение уровня полезного сигнала.

Подавление за пределами полосы составляет более 45 дБ на контрольных частотах 2,2 ГГц и 2,65 ГГц. Это позволяет уменьшить влияние нежелательных сигналов, расположенных ниже и выше рабочего канала фильтра.

Заявленная максимальная мощность составляет 20 дБм, что соответствует приблизительно 100 мВт. Поэтому модель предназначена преимущественно для малосигнальных приемных, лабораторных и тестовых трактов, а также для передающих систем с уровнем мощности, не превышающим допустимое значение.

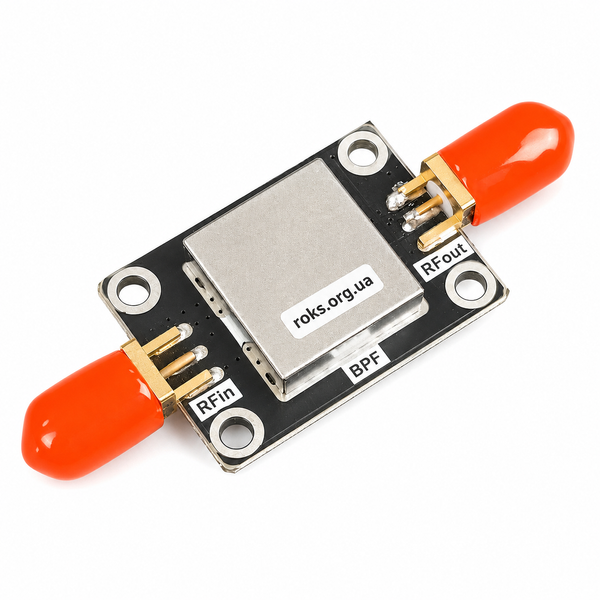

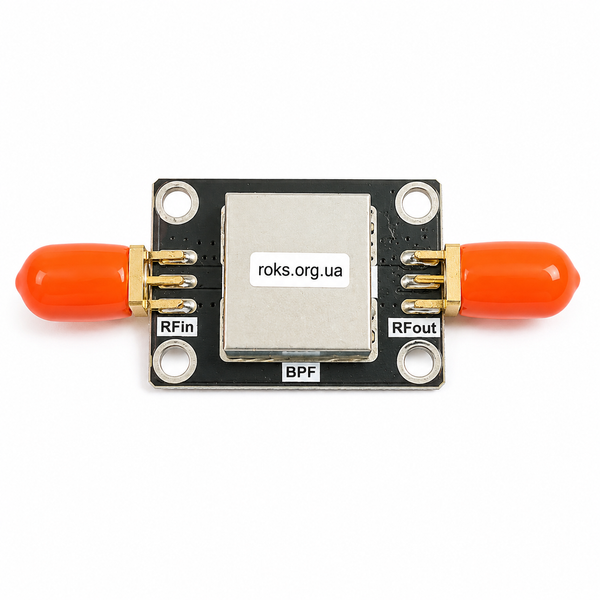

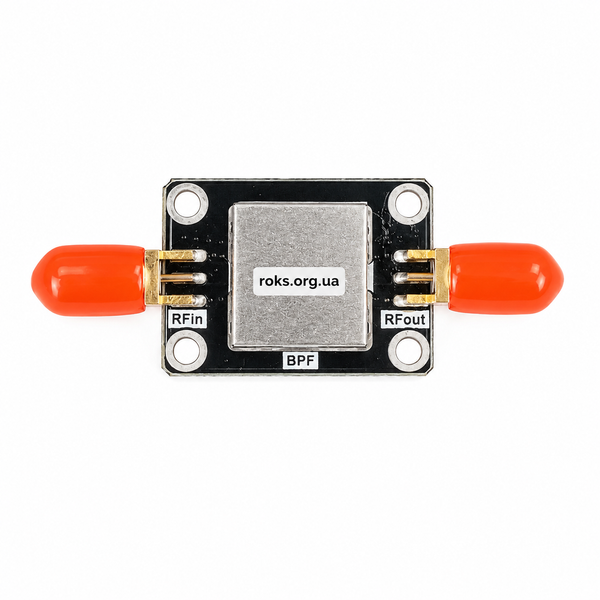

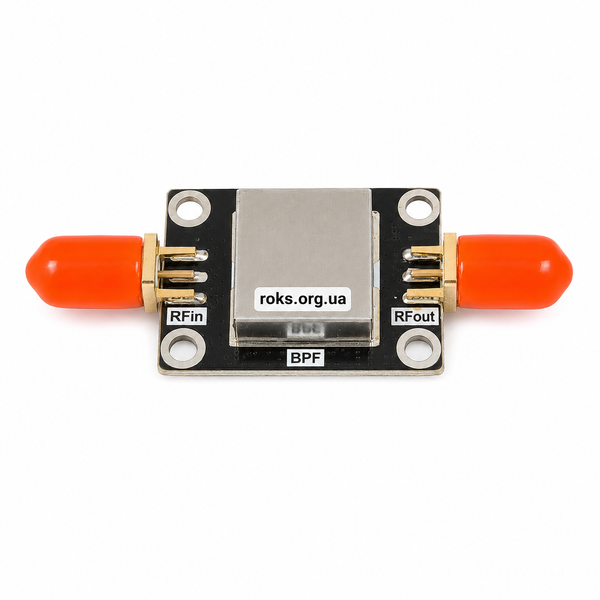

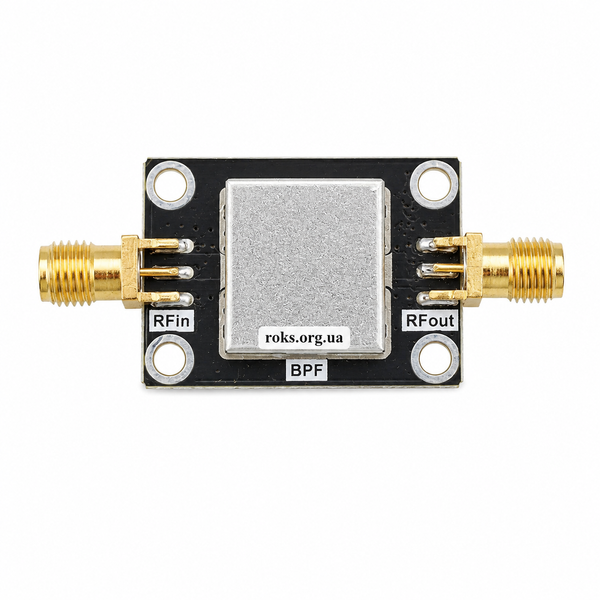

Фильтр выполнен в компактном металлическом корпусе размером 65 x 40 x 15 мм и оснащен SMA-интерфейсами. В исходных характеристиках указана внешняя резьба разъемов. Перед подбором кабельной сборки рекомендуется дополнительно проверить тип центрального контакта конкретного исполнения.

ПрАТ “РОКС” предлагает полосовые фильтры для SDR-приемников, лабораторных измерений, телеметрии, беспроводных систем и профессиональных радиочастотных трактов.

Технические характеристики полосового фильтра BPF 2450 МГц

Для кого подходит полосовой фильтр 2,4 ГГц?

• Пользователям SDR-приемников в диапазоне 2,4 ГГц.

Фильтр можно устанавливать перед входом SDR-приемника для уменьшения уровня сигналов, расположенных за пределами рабочей полосы возле 2450 МГц. Это может снизить риск перегрузки приемного тракта сильными внеполосными источниками.

• Инженерам Wi-Fi и беспроводных систем 2,4 ГГц.

Модель может использоваться в совместимых приемных и передающих трактах диапазона 2,4 ГГц. Перед установкой необходимо проверить, попадает ли нужный канал в полосу пропускания и не превышает ли мощность передатчика 20 дБм.

• Разработчикам телеметрических систем 2450 МГц.

Фильтр подходит для радиомодулей и систем передачи данных, работающих вблизи центральной частоты 2450 МГц. Он может ограничивать влияние сигналов за пределами полосы, но не устраняет помехи, попадающие непосредственно в рабочий канал.

• Лабораториям и сервисным центрам РЧ-оборудования.

Фильтр может применяться в измерительных стендах, при проверке приемников, передатчиков, усилителей, антенных трактов и радиомодулей в диапазоне 2,4 ГГц.

• Разработчикам приемных трактов с усилителями LNA.

Фильтр можно устанавливать перед малошумящим усилителем для уменьшения уровня сильных внеполосных сигналов. При этом вносимые потери фильтра перед LNA ухудшают общий коэффициент шума приемной системы.

Для чего используется BPF-фильтр 2450 МГц?

• Выделение рабочей полосы возле частоты 2450 МГц.

Полосовой фильтр пропускает сигналы в определенном частотном интервале вокруг центральной частоты и подавляет сигналы ниже и выше этой полосы.

• Подавление внеполосных сигналов.

На частотах 2,2 ГГц и 2,65 ГГц заявленное подавление превышает 45 дБ. Это соответствует уменьшению мощности сигнала более чем в 30 000 раз на указанных контрольных частотах.

• Уменьшение риска перегрузки SDR-приемника.

Мощные сигналы за пределами необходимой полосы могут перегружать входные каскады широкополосного SDR-приемника. Фильтр снижает их уровень в соответствии со своей амплитудно-частотной характеристикой.

• Фильтрация сигнала перед малошумящим усилителем.

Установка BPF перед LNA помогает ограничить внеполосные сигналы до их усиления. Такая конфигурация требует компромисса между селективностью и вносимыми потерями перед первым активным каскадом.

• Формирование спектра тестового сигнала.

Фильтр может устанавливаться после генератора или широкополосного усилителя для уменьшения уровня нежелательных спектральных составляющих. Мощность на входе фильтра не должна превышать 20 дБм.

• Использование в измерительных РЧ-трактах.

Модель подходит для лабораторных конфигураций, где необходимо отделить частотную область вблизи 2450 МГц перед анализом или дальнейшей обработкой сигнала.

Особенности конструкции полосового фильтра 2450 МГц

Фильтр является пассивным частотно-селективным устройством. Он не усиливает сигнал и не требует внешнего питания. Результат работы определяется его полосой пропускания, вносимыми потерями и подавлением за пределами полосы.

• Центральная частота 2450 МГц.

Фильтр оптимизирован для работы вблизи частоты 2,45 ГГц. Для использования на конкретном канале необходимо проверить его положение относительно фактической полосы пропускания фильтра.

• Полоса пропускания 100 МГц по уровню 1 дБ.

Ширина 100 МГц означает частотный интервал, в пределах которого дополнительное ослабление относительно центральной части характеристики не превышает 1 дБ. Точные нижняя и верхняя границы должны определяться по индивидуальной амплитудно-частотной характеристике.

• Вносимые потери менее 2 дБ.

Ослабление 2 дБ соответствует уменьшению мощности полезного сигнала приблизительно на 37%. Этот параметр необходимо учитывать при расчете баланса приемного или передающего тракта.

• Подавление более 45 дБ на контрольных частотах.

Высокое подавление на 2,2 ГГц и 2,65 ГГц демонстрирует селективность фильтра за пределами рабочей полосы. Значения подавления на других частотах могут отличаться.

• Пассивная работа без внешнего питания.

Фильтр можно установить непосредственно в коаксиальный тракт. Он не требует блока питания, управления или программной настройки.

• Металлический экранированный корпус.

Корпус обеспечивает механическую защиту внутренней фильтрующей структуры и уменьшает прямое влияние внешних электромагнитных полей.

• SMA-интерфейсы для тракта 50 Ом.

Разъемы позволяют подключать фильтр к коаксиальным кабелям, аттенюаторам, усилителям, приемникам и анализаторам спектра. Точное контактное исполнение необходимо сверить перед заказом кабельной сборки.

За счет каких параметров полезен фильтр BPF 2,4 ГГц?

• Частотная селекция возле 2450 МГц.

Фильтр выделяет необходимый участок спектра и снижает уровень сигналов за его пределами. Это помогает сформировать частотно ограниченный РЧ-тракт.

• Подавление более 45 дБ.

Заявленная селективность на контрольных частотах позволяет существенно уменьшить влияние удаленных внеполосных источников на приемный или измерительный тракт.

• Полоса пропускания 100 МГц.

Фильтр рассчитан не на один узкий канал, а на частотную область шириной 100 МГц по уровню 1 дБ. Это необходимо учитывать при выборе для конкретного стандарта или радиоканала.

• Вносимые потери менее 2 дБ.

Сравнительно небольшое ослабление в полосе позволяет применять фильтр в приемных и тестовых трактах, если такая потеря допустима для конкретной системы.

• Максимальная мощность до 100 мВт.

Фильтр может работать в маломощных передающих трактах с уровнем до 20 дБм. Для оборудования с большей выходной мощностью требуется фильтр с соответствующим запасом.

• Стандартное волновое сопротивление 50 Ом.

Модель можно интегрировать с профессиональными кабельными сборками, приемниками, передатчиками, усилителями и измерительными приборами с волновым сопротивлением 50 Ом.

• Компактный металлический корпус.

Габариты 65 x 40 x 15 мм позволяют использовать фильтр в лабораторных стендах, переносных SDR-комплектах и компактных радиочастотных системах.

Почему стоит выбрать полосовой фильтр 2450 МГц?

• Готовое исполнение для коаксиального тракта.

Фильтр установлен в корпусе и оснащен SMA-интерфейсами. Для работы не требуется пайка внутренней платы или отдельный источник питания.

• Селективность для диапазона 2,4 ГГц.

Центральная частота 2450 МГц подходит для систем, рабочие каналы которых расположены в соответствующей части спектра.

• Использование в приемных и передающих трактах.

Фильтр может работать в обоих направлениях прохождения сигнала, если производителем не указана отдельная направленность портов. В передающем тракте необходимо соблюдать ограничение мощности 20 дБм.

• Совместимость с распространенным оборудованием 50 Ом.

Модель подходит для интеграции с SDR-приемниками, анализаторами спектра, генераторами сигналов, малошумящими усилителями и другими компонентами соответствующего диапазона.

• Механическая защита внутренней схемы.

Металлический корпус защищает фильтрующие элементы от случайного механического контакта и упрощает использование устройства вне лабораторной платы.

Совместимость полосового фильтра BPF 2450 МГц

Фильтр совместим с оборудованием, которое работает в необходимой части диапазона 2,4 ГГц, имеет волновое сопротивление 50 Ом и не превышает максимальную мощность 20 дБм.

• SDR-приемники и широкополосные радиоприемники.

Фильтр может уменьшить уровень внеполосных сигналов перед входом приемника. Он не усиливает полезный сигнал и добавляет в тракт собственные вносимые потери.

• Wi-Fi оборудование диапазона 2,4 ГГц.

Подключение возможно только при условии соответствия рабочего канала полосе пропускания, волнового сопротивления 50 Ом и выходной мощности не более 100 мВт.

• Телеметрические и радиомодули 2450 МГц.

Фильтр может использоваться в приемных и маломощных передающих трактах. Частота конкретного модуля должна попадать в фактическую полосу пропускания.

• Малошумящие и широкополосные усилители.

BPF можно устанавливать перед или после усилителя. Расположение зависит от необходимой селективности, уровня сигнала, шумовых параметров и допустимой мощности компонентов.

• Анализаторы спектра и генераторы сигналов.

Модель подходит для лабораторной фильтрации тестовых сигналов и проверки оборудования в диапазоне 2,4 ГГц.

• Антенны и коаксиальные кабели 50 Ом.

Кабель, антенна, переходники и другие компоненты должны поддерживать частоту 2450 МГц и иметь приемлемый уровень потерь.

Рекомендации по подключению полосового фильтра 2,4 ГГц

• Проверьте соответствие рабочей частоты.

Центральная частота фильтра составляет 2450 МГц, а полоса по уровню 1 дБ - 100 МГц. Для точного определения совместимости с конкретным каналом желательно использовать график амплитудно-частотной характеристики.

• Используйте согласованный тракт 50 Ом.

Антенна, кабели, переходники, усилители, приемники и передатчики должны иметь волновое сопротивление 50 Ом.

• Не превышайте мощность 20 дБм.

Подача сигнала мощностью более 100 мВт может привести к перегреву, изменению параметров или повреждению внутренних компонентов фильтра.

• Учитывайте вносимые потери до 2 дБ.

В приемном тракте фильтр уменьшает уровень не только помех, но и полезного сигнала в полосе пропускания. Расположение перед LNA влияет на общий коэффициент шума системы.

• Проверьте контактное исполнение SMA-разъемов.

Внешняя резьба сама по себе не дает полной информации о центральном контакте. Перед приобретением кабеля необходимо проверить, используется ли стандартный SMA или реверсивный RP-SMA.

• Используйте короткие низкопотерные кабели.

На частоте 2,45 ГГц потери в тонких или длинных коаксиальных кабелях могут быть значительными. Рекомендуется минимизировать длину кабельной линии и количество переходников.

• Не используйте фильтр как защиту от чрезмерной мощности.

BPF выполняет частотную селекцию, но не ограничивает сильный сигнал, если он попадает в полосу пропускания. Для защиты входа могут потребоваться аттенюатор, PIN-диодный ограничитель или другой специализированный компонент.

• Защищайте корпус и разъемы от влаги.

Степень пылевлагозащиты не указана. Для наружной установки необходим отдельный герметичный бокс и защита коаксиальных соединений.

Комплектация полосового фильтра BPF 2450 МГц

• Полосовой фильтр BPF 2450 МГц в металлическом корпусе - 1 шт.

Коаксиальные кабели, SMA-переходники, аттенюаторы, усилители и другие компоненты не входят в стандартную комплектацию, если иное не согласовано при заказе.

Упаковка полосового фильтра 2,4 ГГц

Фильтр поставляется в защитной транспортной упаковке, которая уменьшает риск повреждения металлического корпуса и SMA-разъемов во время хранения и доставки.

При транспортировке не рекомендуется прикладывать механическую нагрузку к разъемам или использовать их в качестве опорных элементов.

Заказать полосовой фильтр BPF 2450 МГц

Выберите полосовой фильтр BPF 2450 МГц для SDR-приемников, лабораторных измерений, телеметрии, маломощных беспроводных систем и профессиональных РЧ-трактов в диапазоне 2,4 ГГц.

Модель сочетает центральную частоту 2450 МГц, полосу пропускания 100 МГц, вносимые потери менее 2 дБ, подавление более 45 дБ на частотах 2,2 и 2,65 ГГц, волновое сопротивление 50 Ом и максимальную мощность 20 дБм.

Заказывайте полосовой фильтр 2,4 ГГц в ПрАТ “РОКС” для частотной селекции сигналов в приемных, передающих, измерительных и лабораторных радиочастотных системах.
