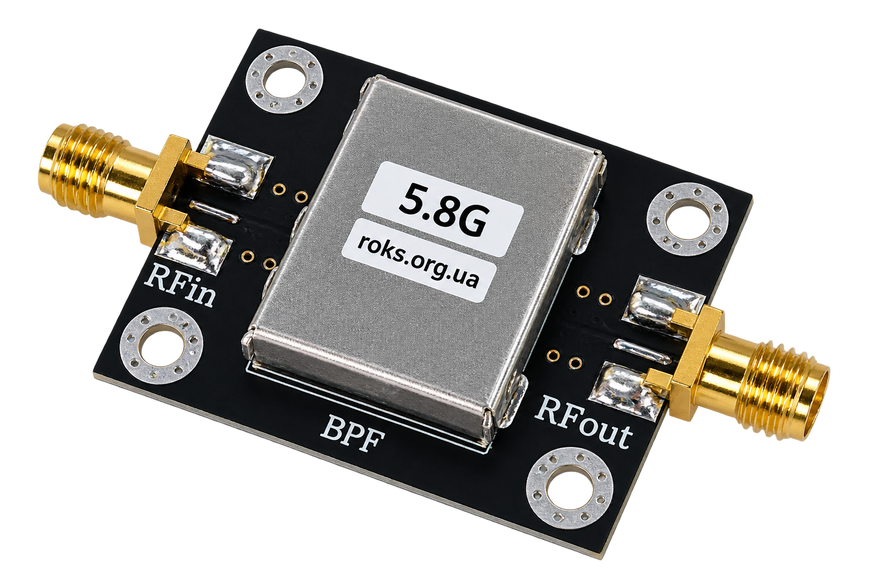

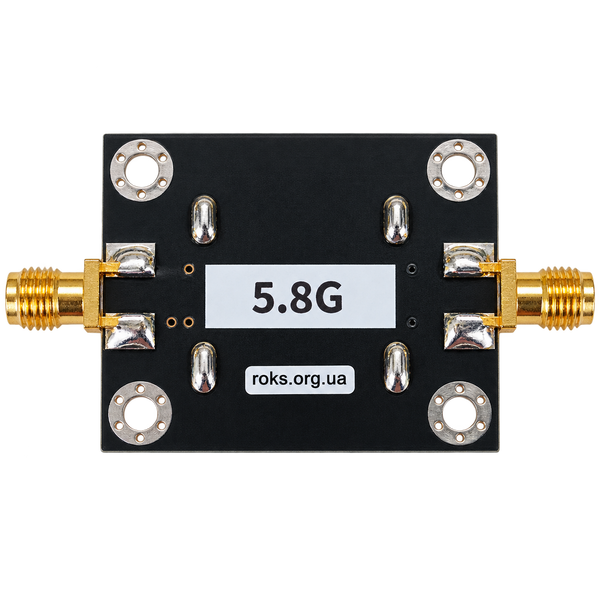

Полосовой РЧ-фильтр BPF 5,8 ГГц, 5725-5850 МГц, SMA-F, 50 Ом, 100 мВт

Полосовой РЧ-фильтр BPF 5,8 ГГц - это компактный пассивный радиочастотный компонент для выделения сигналов в диапазоне 5725-5850 МГц и подавления частотных составляющих за пределами рабочей полосы. Центральная частота модели составляет 5785 МГц.

Фильтр предназначен для использования в приемных, измерительных и маломощных передающих трактах с волновым сопротивлением 50 Ом. Вход и выход оснащены разъемами SMA-F, что упрощает интеграцию устройства с коаксиальными кабельными сборками и другими РЧ-компонентами соответствующего частотного диапазона.

По техническим характеристикам вносимые потери в рабочей полосе составляют не более 2,5 дБ. В то же время на приведенном графике АЧХ около частоты 5,8 ГГц наблюдается значение приблизительно -2,76 дБ. Поэтому для точного расчета конкретной системы целесообразно ориентироваться на фактическую характеристику конкретного экземпляра.

Максимальная входная мощность составляет 100 мВт / 20 дБм. Фильтр не требует внешнего питания и работает как пассивный частотно-селективный элемент.

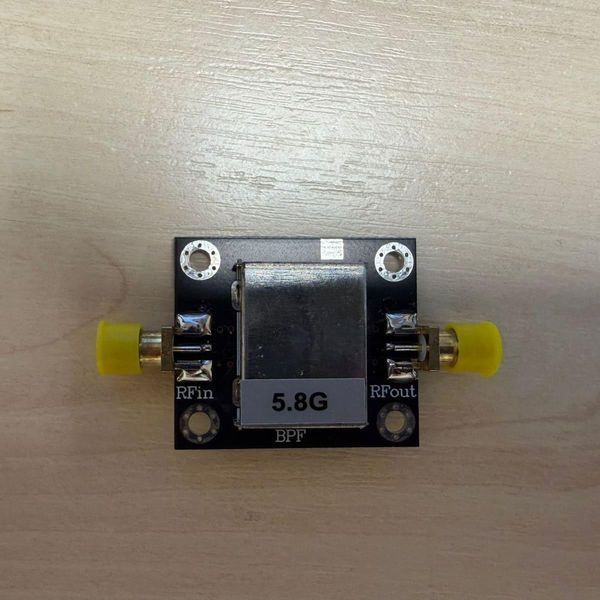

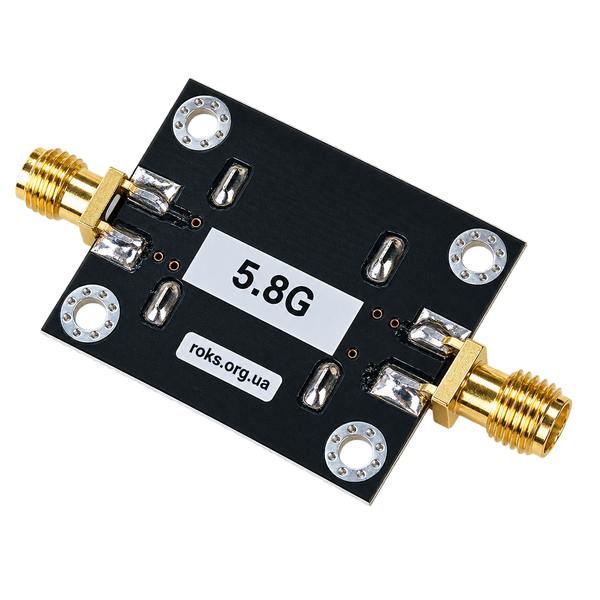

Модель выполнена в алюминиевом корпусе с черным анодированным покрытием. Габаритные размеры составляют 35 x 35 x 10 мм, что позволяет устанавливать фильтр в компактные приемные модули, лабораторные стенды, измерительные системы и другие радиочастотные блоки.

ПрАТ “РОКС” предлагает полосовые РЧ-фильтры для приемных систем, SDR, телеметрии, беспроводных каналов, лабораторных измерений и тестирования радиочастотного оборудования.

Технические характеристики полосового фильтра BPF 5,8 ГГц

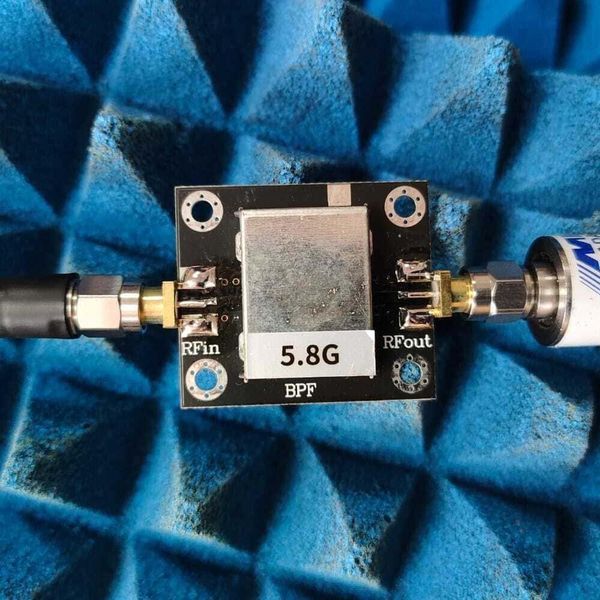

Результаты тестирования и АЧХ фильтра 5,8 ГГц

Амплитудно-частотная характеристика полосового РЧ-фильтра 5,8 ГГц.

На приведенном графике показана характеристика фильтра приблизительно в диапазоне от 5,0 до 7,0 ГГц. Область минимального ослабления расположена около рабочей частоты 5,8 ГГц, а ниже и выше полосы уровень сигнала уменьшается.

• Потери около частоты 5,8 ГГц.

На приведенной АЧХ около рабочей частоты указано ослабление приблизительно -2,76 дБ. Это фактическое значение на конкретном графике и оно несколько отличается от паспортного параметра не более 2,5 дБ.

• Подавление около частоты 5,01 ГГц.

По графику на частоте около 5,01 ГГц наблюдается ослабление приблизительно -33,75 дБ.

• Подавление около частоты 6,53 ГГц.

На частоте около 6,53 ГГц график демонстрирует ослабление приблизительно -19,26 дБ.

Значения на других частотах необходимо определять по полной амплитудно-частотной характеристике. Не следует переносить приведенные точки подавления на весь внеполосный диапазон.

Для кого подходит полосовой фильтр BPF 5725-5850 МГц?

• Пользователям приемных систем 5,8 ГГц.

Фильтр может устанавливаться перед приемником для уменьшения уровня сигналов, которые расположены за пределами рабочей полосы 5725-5850 МГц.

• Пользователям SDR-приемников в диапазоне 5,8 ГГц.

Широкополосный SDR-приемник одновременно воспринимает значительную часть спектра, поэтому сильные внеполосные сигналы могут влиять на его входной тракт. BPF позволяет ограничить частотный диапазон перед входом приемника в соответствии с собственной АЧХ.

• Разработчикам телеметрических систем 5,8 ГГц.

Фильтр может интегрироваться в совместимые системы передачи данных, если их рабочие частоты находятся в пределах 5725-5850 МГц и мощность не превышает допустимые 20 дБм.

• Специалистам по лабораторным РЧ-измерениям.

Модель может использоваться в стендах вместе с анализаторами спектра, генераторами сигналов, усилителями, аттенюаторами и другими компонентами 50-омного тракта.

• Интеграторам беспроводных систем диапазона 5,8 ГГц.

Фильтр подходит для систем, рабочая полоса которых соответствует 5725-5850 МГц. Совместимость с конкретным стандартом определяется его фактическими рабочими каналами и шириной сигнала.

Для чего используется полосовой РЧ-фильтр 5,8 ГГц?

• Выделение частотной полосы 5725-5850 МГц.

Фильтр пропускает сигналы в области 5,8 ГГц и ослабляет компоненты спектра, расположенные за пределами его полосы пропускания.

• Уменьшение влияния внеполосных сигналов.

Сильные сигналы ниже или выше рабочей полосы могут негативно влиять на широкополосный приемник. BPF уменьшает их уровень в соответствии с частотной характеристикой.

• Снижение риска перегрузки приемного тракта.

Фильтр может уменьшить уровень внеполосных сигналов перед чувствительным входом. В то же время он не ограничивает сильный сигнал, который попадает непосредственно в полосу пропускания.

• Фильтрация перед малошумным усилителем.

BPF можно установить перед LNA для ограничения спектра еще до усиления. При этом вносимые потери фильтра перед первым активным каскадом необходимо учитывать в шумовом балансе приемной системы.

• Фильтрация после РЧ-усилителя.

Фильтр также может устанавливаться после усилителя, если уровень сигнала на его входе не превышает 100 мВт / 20 дБм.

• Лабораторное формирование необходимой части спектра.

Устройство подходит для тестовых конфигураций, где необходимо выделить частотную область 5,8 ГГц перед измерением или подачей сигнала на следующий каскад.

Особенности конструкции фильтра Bandpass Filter 5.8G

• Пассивный принцип работы.

Фильтр не содержит активного усилительного каскада и не требует отдельного источника питания.

• Центральная частота 5785 МГц.

Частотная характеристика оптимизирована для работы в области 5,8 ГГц. Для конкретного канала необходимо проверять его расположение относительно полосы 5725-5850 МГц.

• Рабочая полоса 5725-5850 МГц.

Заявленный частотный интервал позволяет использовать фильтр в совместимых приемных, измерительных и маломощных передающих системах.

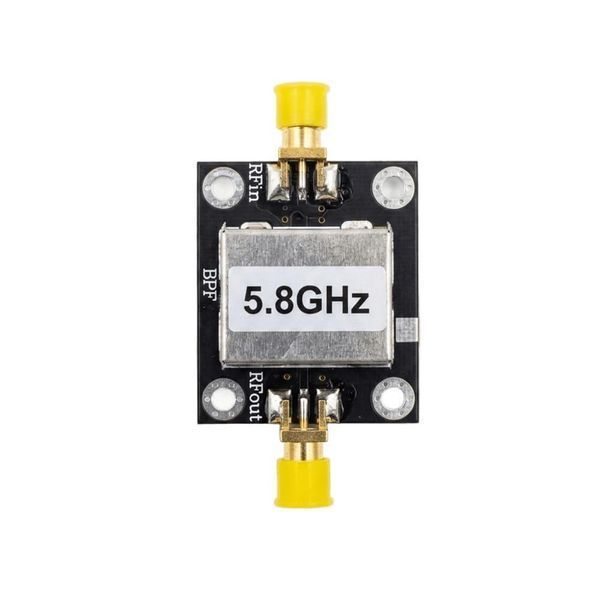

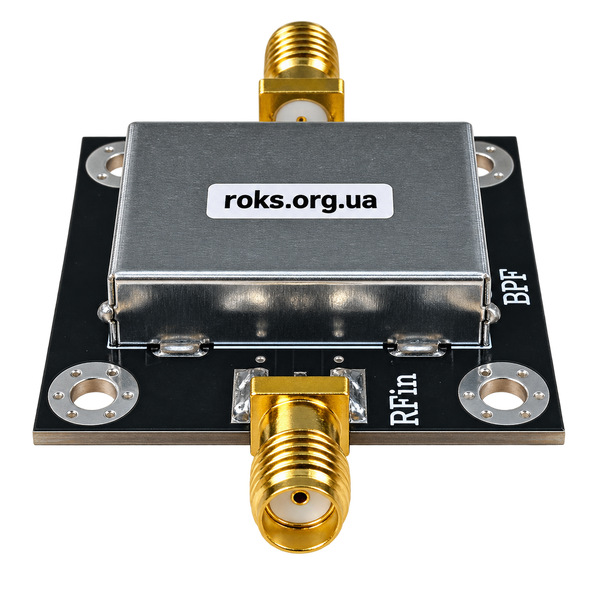

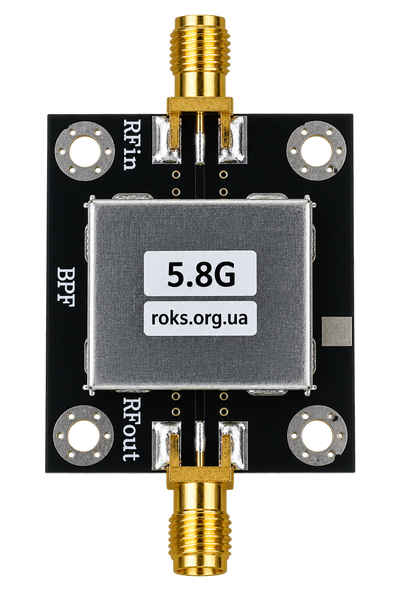

• Два разъема SMA-F.

Порты RFin и RFout позволяют подключать фильтр к кабельным сборкам и другому РЧ-оборудованию через соответствующие SMA-male разъемы.

• Алюминиевый корпус.

Металлический корпус обеспечивает механическую защиту внутренней фильтрующей структуры и частичное электромагнитное экранирование.

• Черное анодированное покрытие.

Анодированное покрытие защищает внешнюю поверхность алюминиевого корпуса и формирует стойкое декоративное покрытие.

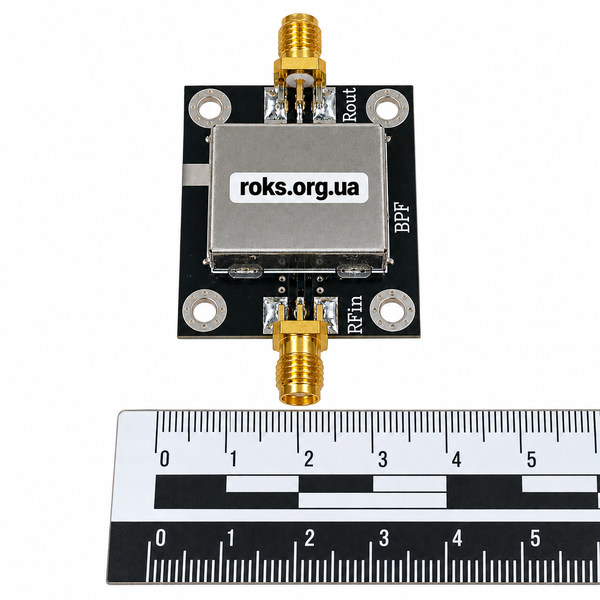

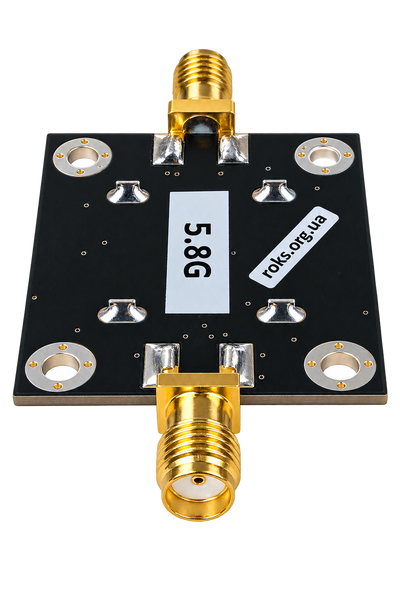

• Компактные размеры 35 x 35 x 10 мм.

Небольшой корпус позволяет интегрировать фильтр в компактные РЧ-блоки и переносные измерительные комплексы.

За счет каких параметров полезен BPF-фильтр 5,8 ГГц?

• Частотная селекция в полосе 5725-5850 МГц.

Фильтр позволяет отделить необходимую часть спектра от сигналов, расположенных ниже и выше рабочей области.

• Центральная частота 5785 МГц.

Параметры фильтра ориентированы на работу в области 5,8 ГГц, что упрощает его применение в совместимых радиочастотных системах.

• Волновое сопротивление 50 Ом.

Устройство можно интегрировать с профессиональными коаксиальными кабелями, приемниками, усилителями, аттенюаторами и измерительными приборами с волновым сопротивлением 50 Ом.

• Пассивная работа без дополнительного питания.

Для установки фильтра не требуется добавлять отдельную линию питания или управляющую электронику.

• Рабочая температура от -40 °C до +85 °C.

Заявленный температурный диапазон позволяет использовать фильтр в различных температурных условиях в пределах спецификации изделия.

• Компактный корпус с SMA-F.

Форм-фактор 35 x 35 x 10 мм позволяет устанавливать устройство без значительного увеличения размеров радиочастотного тракта.

Почему стоит выбрать полосовой фильтр 5725-5850 МГц?

• Готовое исполнение для 50-омного коаксиального тракта.

Фильтр установлен в металлическом корпусе и оснащен двумя SMA-F портами, поэтому не требует отдельного монтажа внутренней фильтрующей платы.

• Подходит для приемных и измерительных систем 5,8 ГГц.

Рабочая полоса позволяет применять модель в системах, где необходима частотная селекция около 5,8 ГГц.

• Возможность работы в маломощном передающем тракте.

Фильтр может использоваться с передающим оборудованием, если фактическая мощность на входе не превышает 20 дБм.

• Наличие фактической АЧХ.

Приведенный график позволяет оценить реальные вносимые потери и уровень подавления на отдельных контрольных частотах.

• Компактное исполнение.

Малые габариты удобны для интеграции в лабораторные стенды, приемные модули и другие компактные РЧ-системы.

Совместимость полосового фильтра BPF 5,8 ГГц

Фильтр совместим с оборудованием, которое работает в необходимой части диапазона 5725-5850 МГц, имеет волновое сопротивление 50 Ом и не превышает максимальный входной уровень 20 дБм.

• SDR-приемники и широкополосные приемные модули.

Фильтр может устанавливаться перед входом SDR для уменьшения уровня внеполосных сигналов. При этом необходимо учитывать вносимые потери.

• Антенны и кабельные сборки для 5,8 ГГц.

Кабели и разъемы должны поддерживать частоты до 5,85 ГГц и иметь волновое сопротивление 50 Ом.

• Малошумные усилители LNA.

Фильтр может устанавливаться до или после LNA в зависимости от задачи системы. Установка перед LNA улучшает внеполосную селекцию, но добавляет вносимые потери перед первым активным каскадом.

• Анализаторы спектра и генераторы сигналов.

Модель подходит для лабораторных измерительных трактов и проверки оборудования в соответствующем частотном диапазоне.

• Телеметрические и беспроводные системы 5,8 ГГц.

Совместимость определяется тем, попадает ли фактический канал системы в полосу 5725-5850 МГц и не превышает ли уровень сигнала допустимые 100 мВт.

Рекомендации по подключению фильтра 5,8 ГГц

• Проверьте рабочую частоту системы.

Сигнал должен находиться в пределах диапазона 5725-5850 МГц. Каналы за пределами этой полосы будут дополнительно ослабляться.

• Используйте согласованный тракт 50 Ом.

Антенна, кабели, переходники, усилители, приемники и другие компоненты должны иметь волновое сопротивление 50 Ом.

• Не превышайте входную мощность 100 мВт.

Уровень выше 20 дБм выходит за пределы заявленной максимальной входной мощности и может привести к изменению характеристик или повреждению фильтра.

• Учитывайте вносимые потери в балансе сигнала.

Пассивный BPF не усиливает полезный сигнал. В рабочей полосе он добавляет собственное ослабление, которое необходимо учитывать при расчете приемного или передающего тракта.

• Подключайте кабели через SMA-male.

Поскольку фильтр оснащен разъемами SMA-F, соответствующая кабельная сборка должна иметь совместимый SMA-male интерфейс.

• Используйте низкопотерные кабели для 5,8 ГГц.

На частотах около 6 ГГц потери в тонких и длинных коаксиальных кабелях могут быть значительными. Рекомендуется минимизировать длину кабельного тракта и количество переходников.

• Не используйте BPF как ограничитель мощности.

Фильтр подавляет сигналы по частотному признаку. Сильный сигнал в пределах полосы пропускания проходит через устройство с вносимыми потерями и может перегрузить следующий каскад.

Комплектация полосового фильтра BPF 5,8 ГГц

• Полосовой РЧ-фильтр Bandpass Filter 5.8G - 1 шт.

Технический паспорт или инструкция прилагаются только в случае, если это предусмотрено конкретной поставкой.

Коаксиальные кабели, SMA-переходники, усилители, аттенюаторы и другие компоненты не входят в стандартную комплектацию, если иное не согласовано при заказе.

Упаковка полосового РЧ-фильтра

Фильтр поставляется в защитной транспортной упаковке, которая уменьшает риск повреждения корпуса и SMA-разъемов при транспортировке и хранении.

При транспортировке не рекомендуется прикладывать механическую нагрузку к разъемам или использовать их как опорные элементы.

Заказать полосовой РЧ-фильтр BPF 5,8 ГГц

Выберите полосовой РЧ-фильтр BPF 5,8 ГГц для SDR-приемников, телеметрии, лабораторных измерений, беспроводных систем и других 50-омных радиочастотных трактов, где необходимо выделить частотную область 5725-5850 МГц.

Модель сочетает центральную частоту 5785 МГц, рабочую полосу 5725-5850 МГц, SMA-F интерфейсы, волновое сопротивление 50 Ом, максимальную входную мощность 100 мВт и компактный алюминиевый корпус 35 x 35 x 10 мм.

Заказывайте полосовой РЧ-фильтр BPF 5,8 ГГц в ПрАТ “РОКС” для частотной селекции сигналов в приемных, измерительных, лабораторных и маломощных передающих радиочастотных системах.

Внимание! Производитель оставляет за собой право вносить изменения во внешний вид, конструкцию, цвет, материалы, комплектацию, упаковку и отдельные технические характеристики товара. Изображения, описание и технические параметры, приведенные на сайте, носят информационный характер и могут незначительно отличаться от фактического товара. Такие отличия не влияют на его функциональное назначение и основные потребительские свойства.
